Kaynaklı Parlamento Pivot Menteşe

Panel kapı menteşelerinin Yitai Lock'tan toptan tedarik edilmesi için Kaynaklı Parlamento Pivot Menteşesi, iç ve dış diş tiplerini, M6 ve M8 boyutlarını, entegre ve çıkarılabilir pim konfigürasyonlarını ve hem 201 hem de 304 paslanmaz çeliği kapsayan on bir varyantla gelir. Entegre tip, kalıcı kurulumlara uygun sabit bir pime sahiptir; sökülebilir tipte, kapıyı alet kullanmadan çıkarmak için dışarı çekilebilen bir yan çıkış pimi bulunur; bu, bakım veya kurulum sırasında kapının periyodik olarak çıkarılması gereken muhafazalar için daha yaygın bir seçimdir.

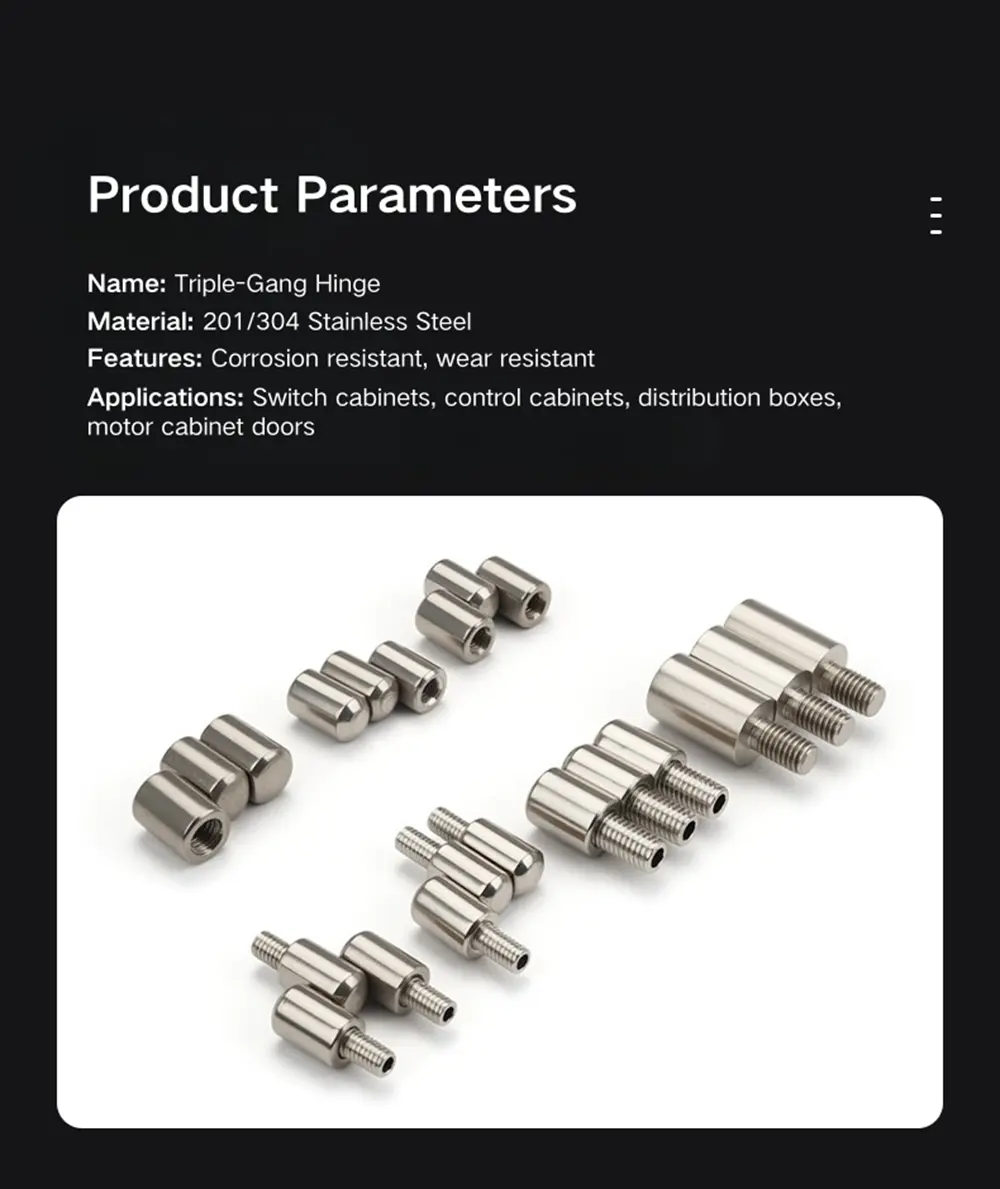

Ürün modeli	M8/10/12/14/16 Yüzey Menteşe
Malzeme	Demir/201 Paslanmaz Çelik/304 Paslanmaz Çelik
renk seçebilir	Paslanmaz Çelik/Siyah
Kullanım	Çeşitli şalter dolapları, kontrol kutuları vb. için uygundur

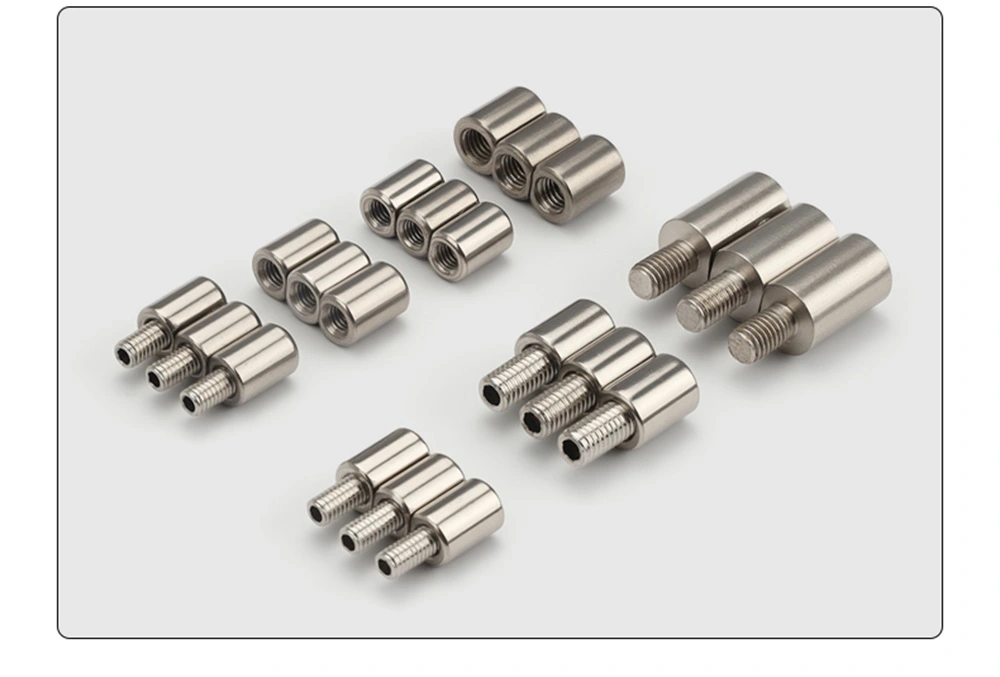

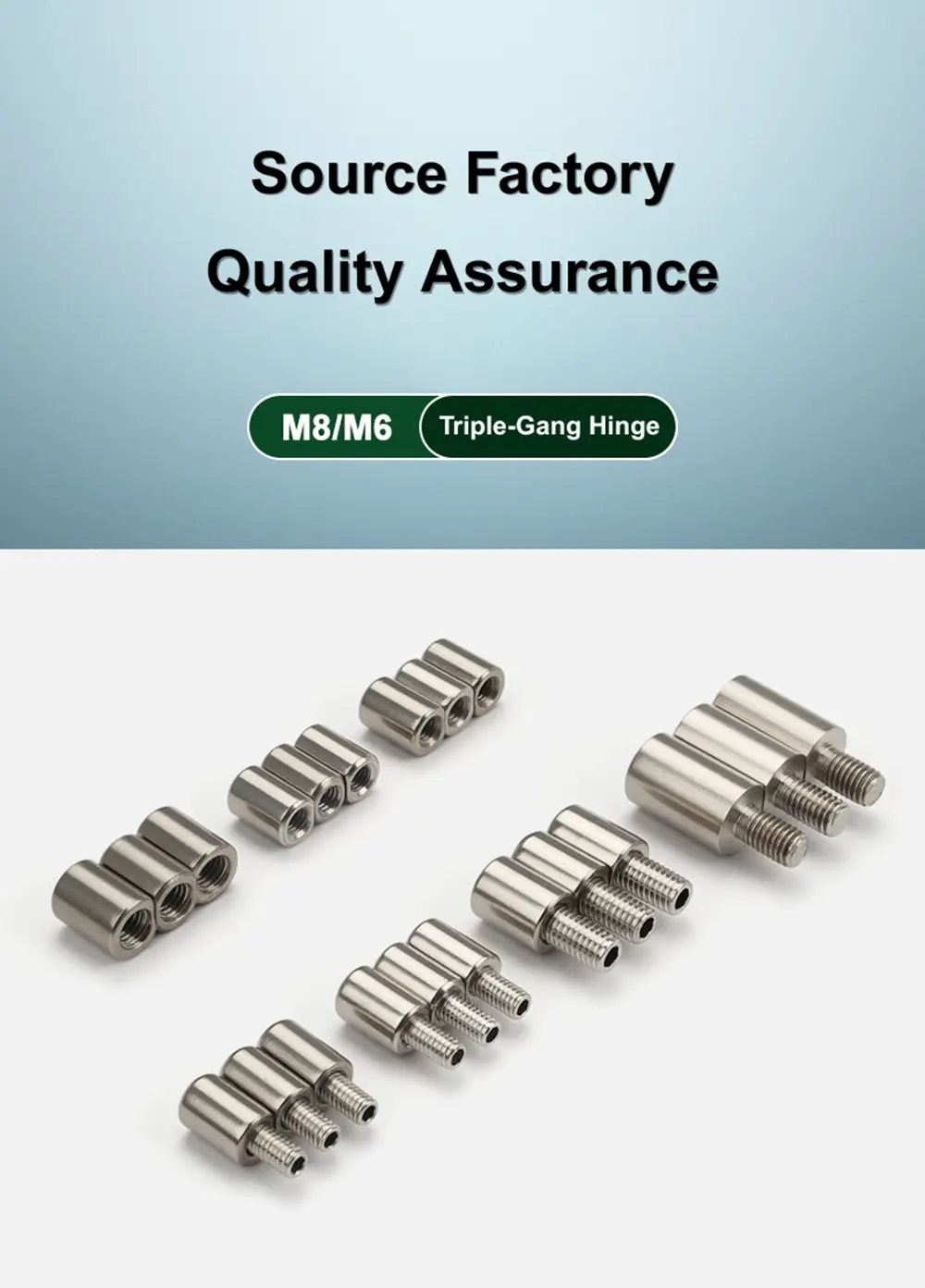

Model Seçenekleri ve Diş Tipleri

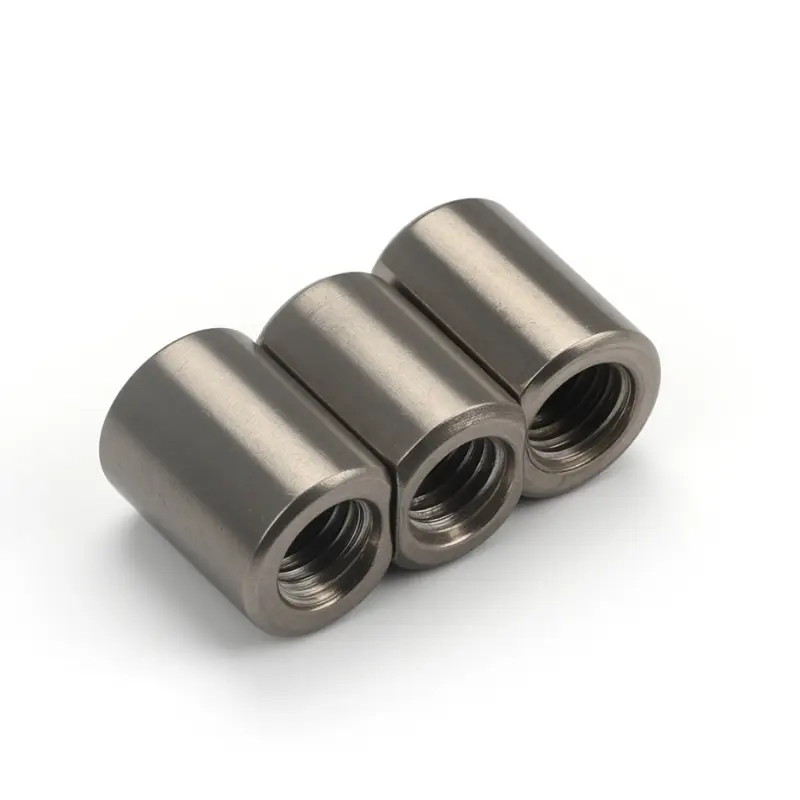

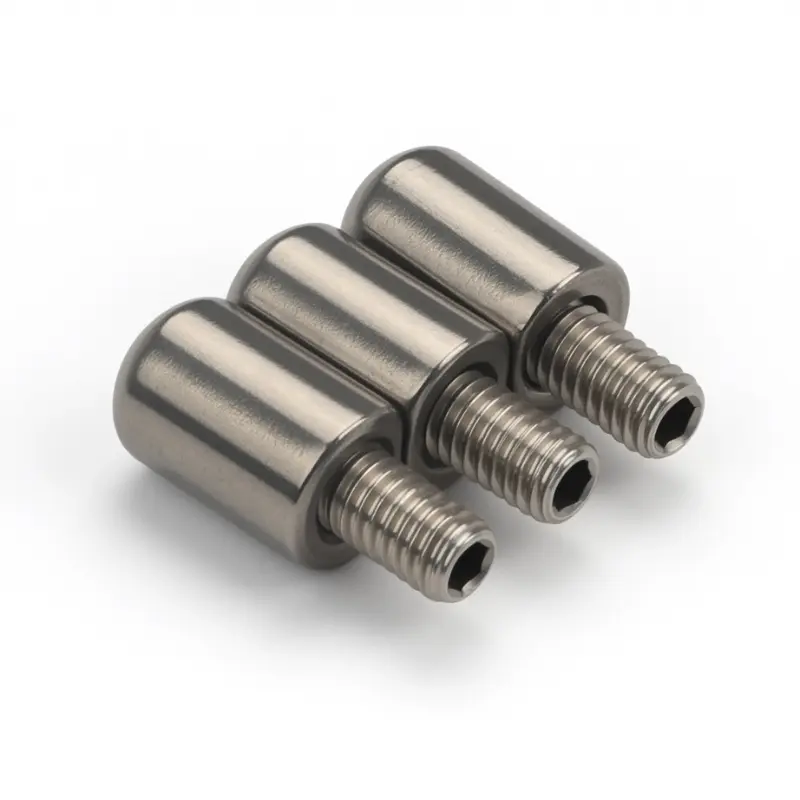

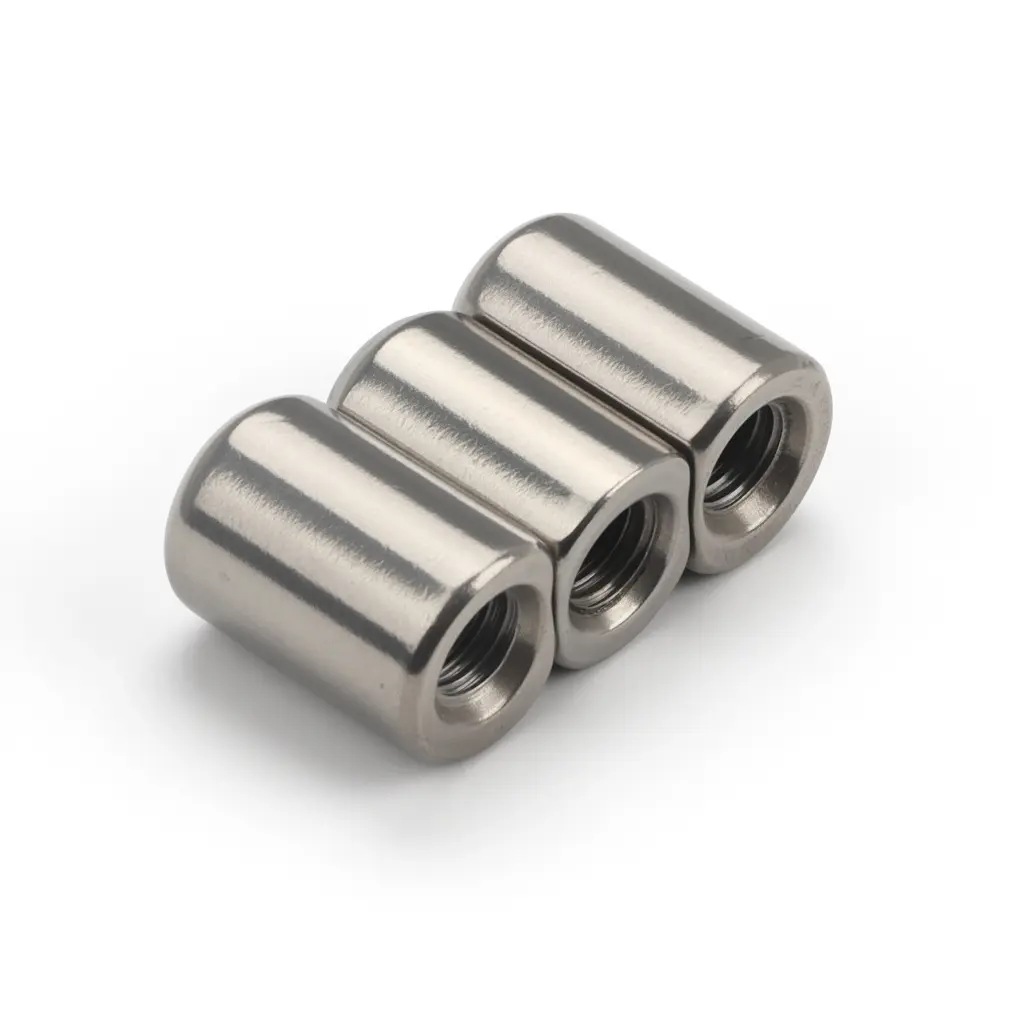

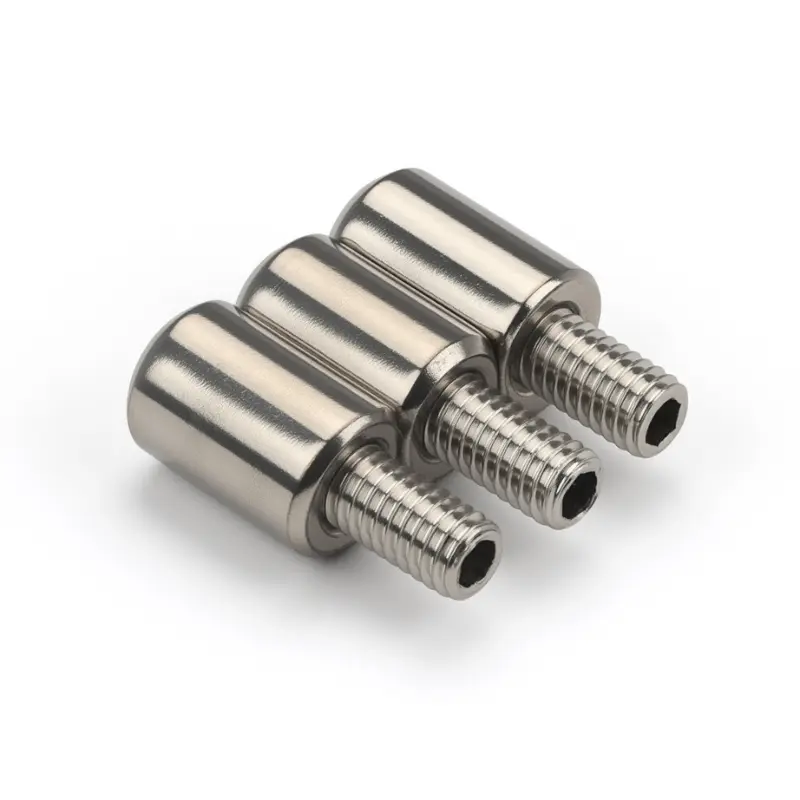

Kaynaklı Parlamento Pivot Menteşesi, hem M6 hem de M8 boyutlarında iç ve dış dişli versiyonlarında sunulmaktadır. Dış dişli tipi, montaj ucunda doğrudan kapı paneli veya çerçevesindeki dişli bir deliğe vidalanan çıkıntılı dişli bir saplamaya sahiptir. İç dişli tipinin montaj ucunda panel tarafından bir cıvatayı kabul eden dişli bir soket bulunur. Her ikisi de montaj yüzeyine diş açarak bağlanır ve daha sonra kalıcı, sağlam bir kurulum için kaynakla sabitlenir.

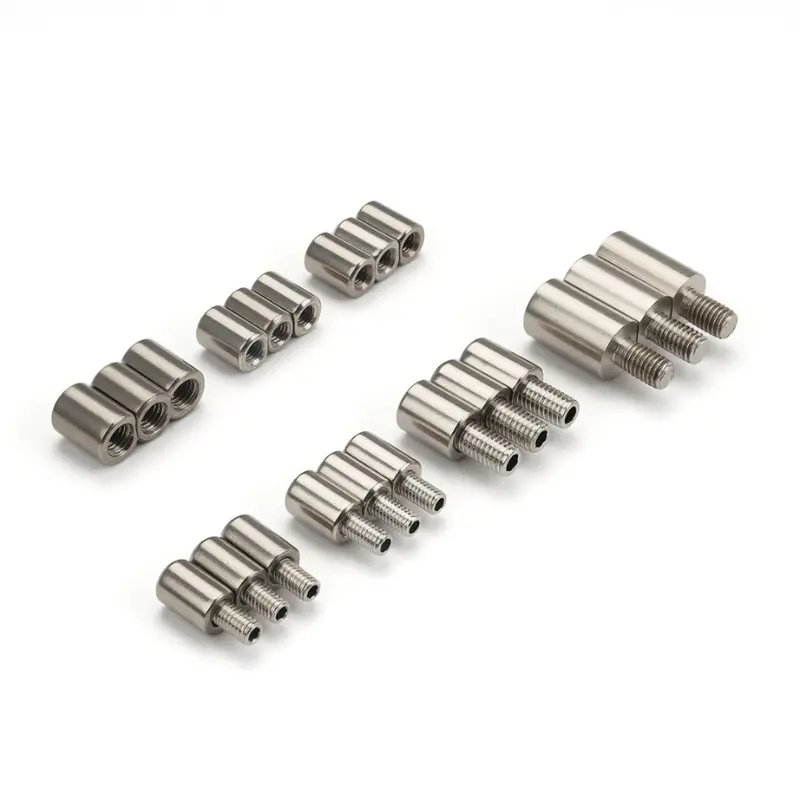

Menteşe aralığı dahilinde, M6 dış dişli entegre tip ve M6 iç dişli entegre tip, sabit pimli varyantlardır; pim, menteşe gövdesinin bir parçasıdır ve çıkarılamaz. Diğer tüm modeller sökülebilir ve kapının çıkması gerektiğinde pimin dışarı kaydırılmasına olanak tanıyan namlu boyunca bir yan deliğe sahiptir. M8×16 dış dişli çeşidi, serideki en uzun saplama seçeneğidir ve daha büyük montaj derinliğine sahip panellere uygundur.

Yapı ve Boyutlar

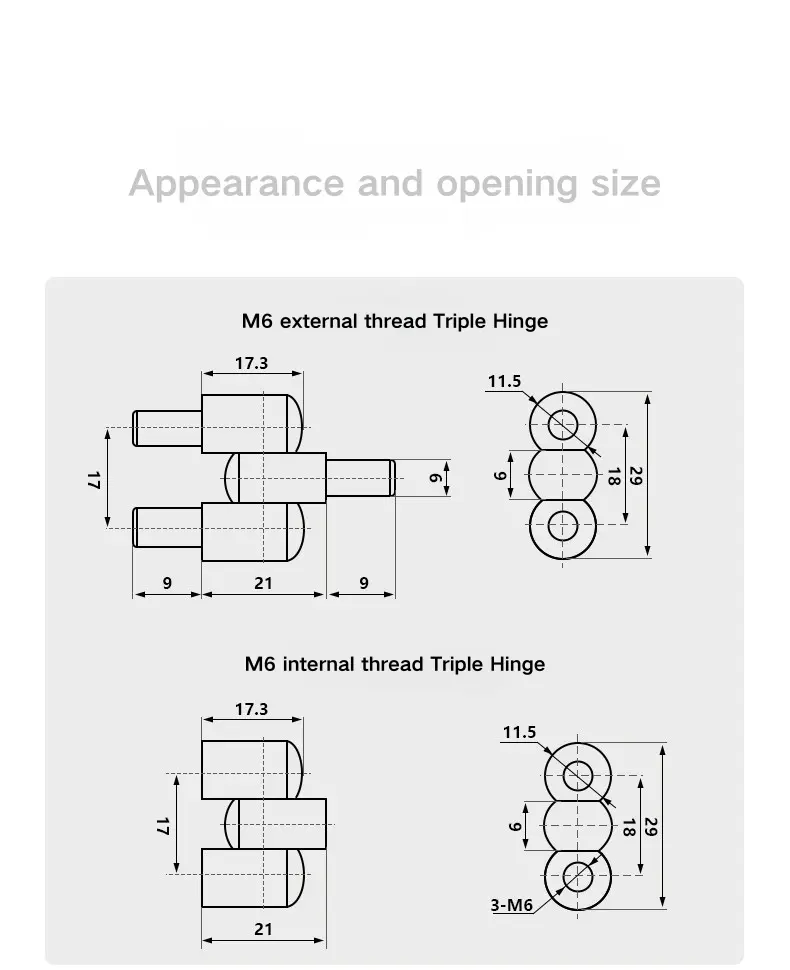

M6 Kaynaklı Parlamento Pivot Menteşenin toplam uzunluğu 17,3 mm ve merkez namlu açıklığı 21 mm'dir. Dış dişli versiyonu her iki uca 9 mm'lik saplama uzantıları ekleyerek toplam 39 mm'lik bir yayılma sağlar. Üçlü namlu yığını, 11,5 mm namlu genişliği ve 6 mm pim çapına sahip, 9 mm, 18 mm'lik üç bölüm ve üst mafsal boyunca toplam yüksekliği 29 mm'dir.

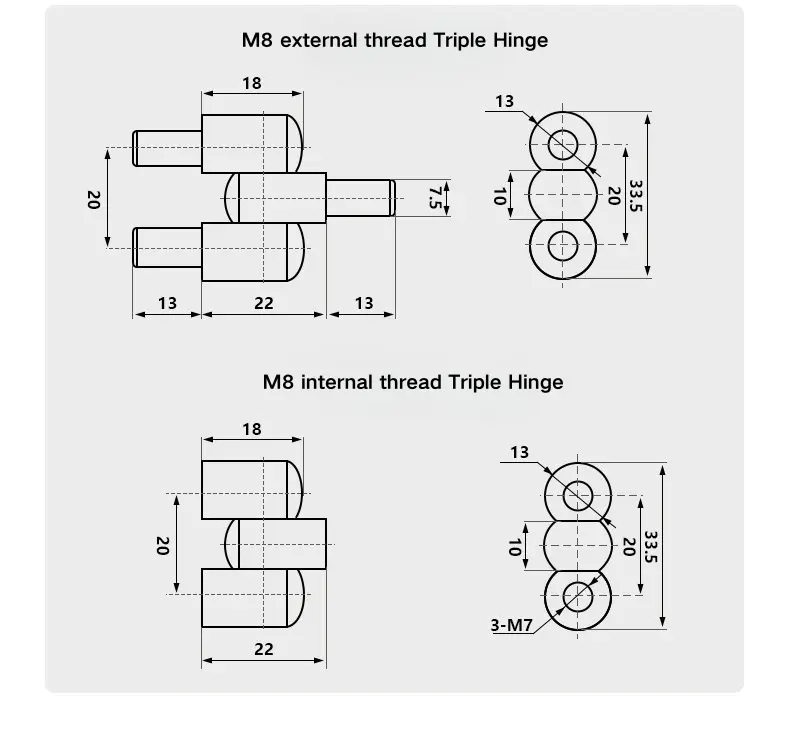

M8 pivot menteşesi, 18 mm gövde uzunluğu ve 22 mm merkez açıklığıyla orantılı olarak daha büyüktür. Dış dişli versiyonu, toplam 48 mm'lik bir yayılma için her iki tarafa 13 mm'lik saplama uzantıları ekler. Üçlü namlu yığını, 13 mm namlu genişliği ve 7,5 mm pim çapı ile üç bölümden (10 mm, 20 mm ve üst mafsal) toplam 33,5 mm yükseklikte uzanır. İç dişli M8 çeşidi 3×M7 dişli soketler kullanır.

Kurulum ve Pin Yapılandırması

Kaynaklı Parlamento Pivot Menteşesi, saplamanın veya soket ucunun kapı paneline veya çerçeve montaj noktasına vidalanması ve ardından konumun kalıcı olarak sabitlenmesi için kaynak yapılmasıyla kurulur. Bu diş bağlantısı ve kaynak kombinasyonu, hem kapı döngüsünün dönme yükünü hem de kullanım sırasında menteşe üzerindeki yanal kuvvetleri karşılayan güvenli bir montaj sağlar.

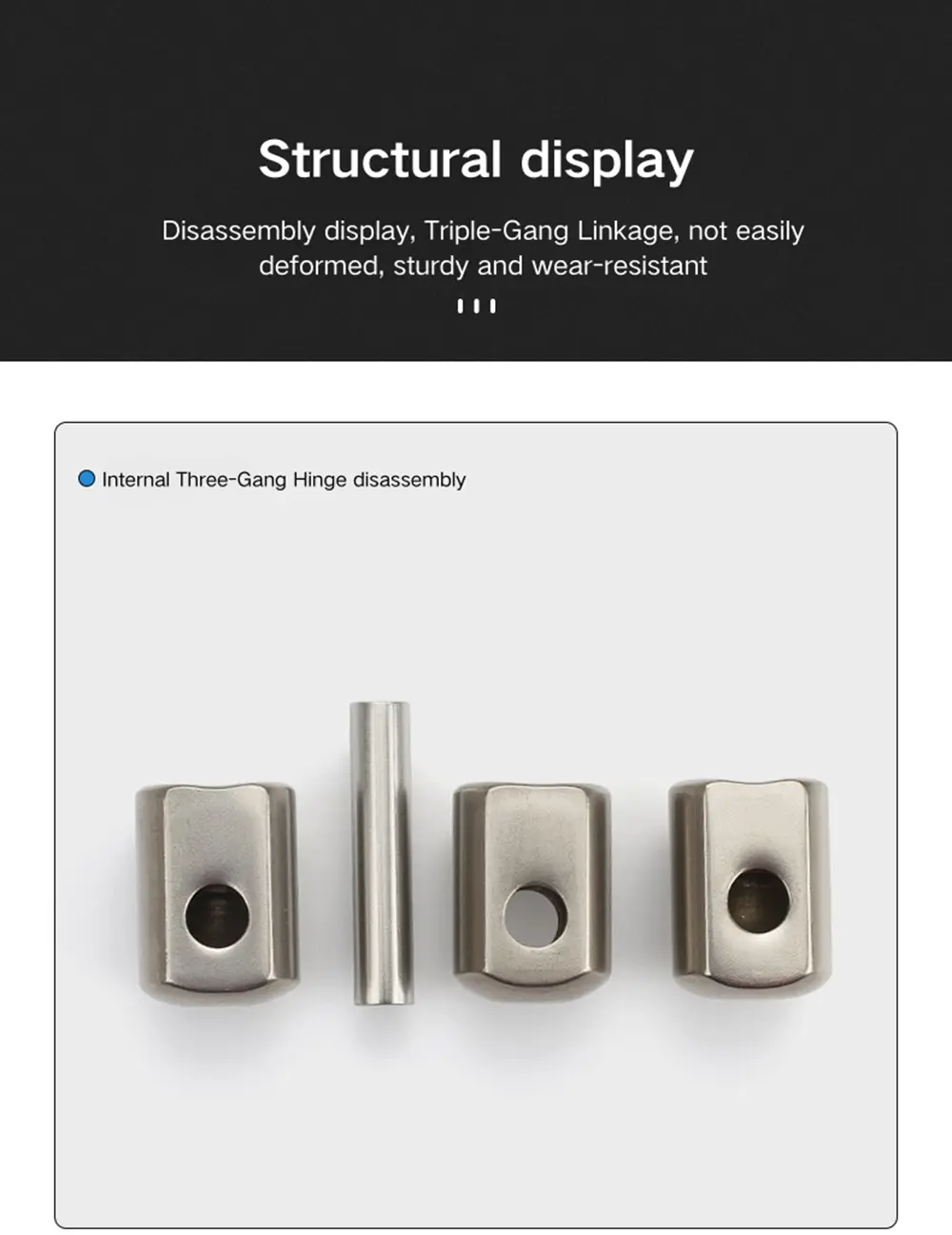

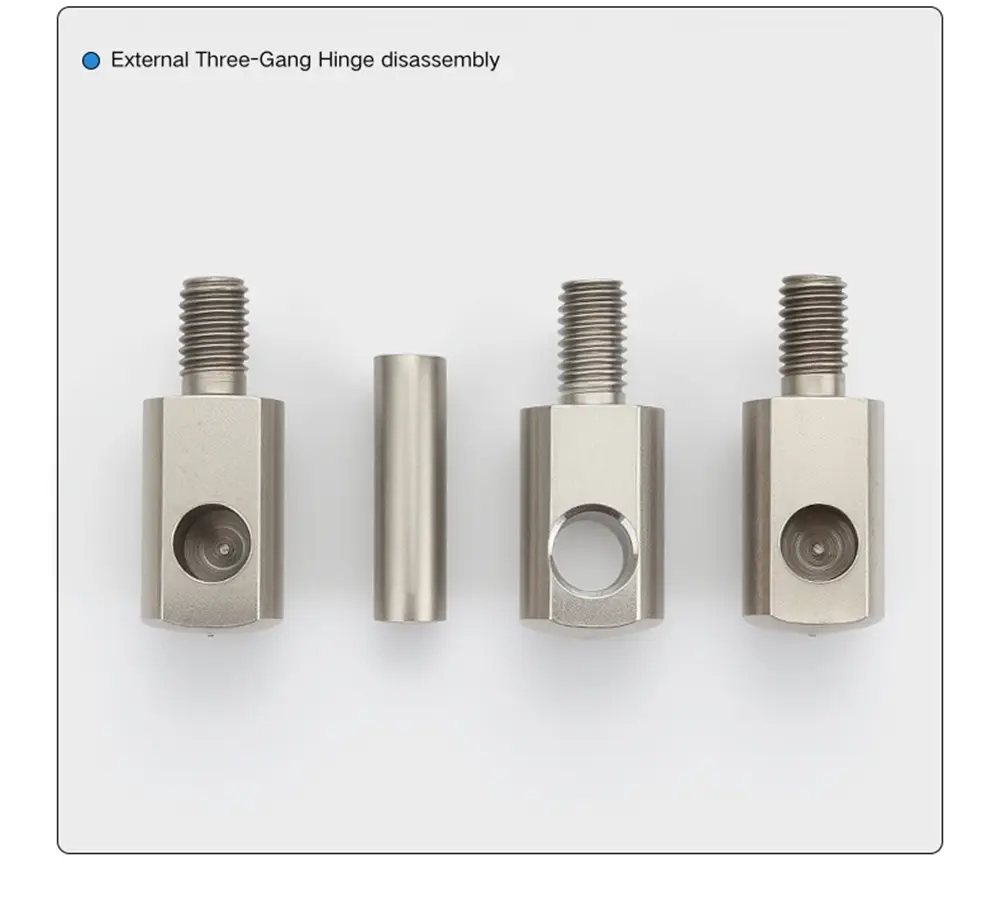

Bu ünitenin sökülebilir versiyonları için pim, namlu gövdesindeki bir yan delikten çıkar ve kaynaklı montajı bozmadan kapıyı çerçeveden ayırmak için dışarı çekilebilir. Entegre versiyonların yan deliği yoktur; pim namlunun içine sabitlenmiştir ve menteşe, kapının çıkarılması için tasarlanmamıştır. Entegre ve çıkarılabilir arasında seçim yapmak, muhafazanın hizmet ömrü boyunca kapının çıkarılmasının bir gereklilik olup olmadığına bağlıdır.

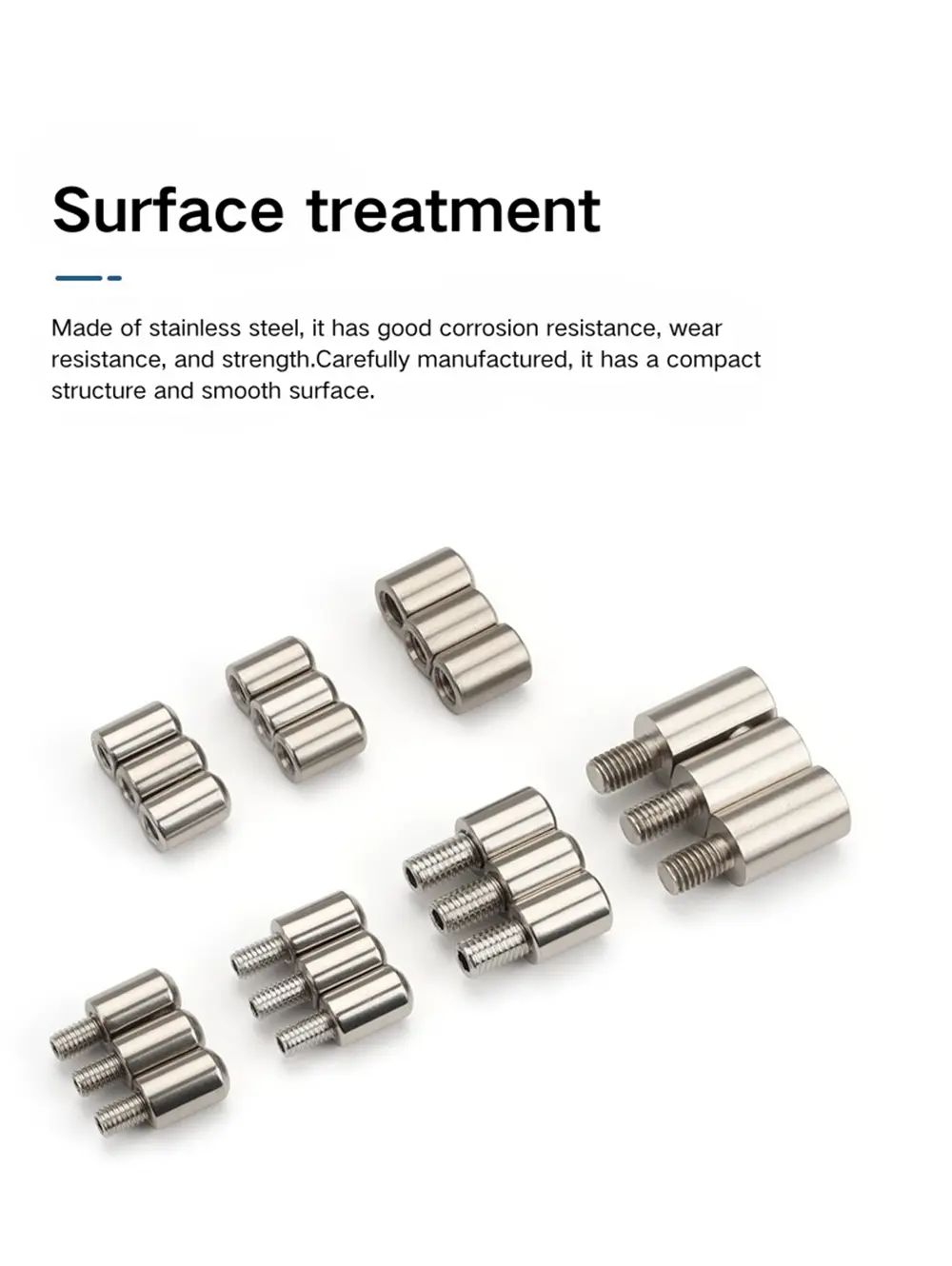

Malzeme ve Yüzey Kaplaması

Bu modüler, her ikisi de titreşimli cilalamayla tamamlanmış 201 ve 304 paslanmaz çelik olarak mevcuttur. Titreşimli cilalama işlemi çapakları ve keskin kenarları giderir ve tutarlı, düşük parlaklıkta mat bir yüzey sağlar; fırçalanmış veya aynalı bir yüzey değildir. Her iki kalite de cilalama sonrasında aynı görünür; fark korozyon direncindedir.

201 paslanmaz çelik, ılımlı ortamlarda iç mekan güç kabini ve dağıtım paneli uygulamaları için yeterli korozyon direnci sunar ve ürün yelpazesinde daha uygun maliyetli bir seçenektir. 304 paslanmaz çelik Kaynaklı Parlamento Pivot Menteşe, dış mekan muhafazaları, nemli ortamlar veya uzun vadeli korozyon direncinin kesin bir gereklilik olduğu kurulumlar için daha iyi bir seçimdir. Her ikisi de ürün yelpazesindeki çoğu diş boyutu ve pim konfigürasyonu kombinasyonunda mevcuttur.

SSS

S1: Bu menteşe serisinde hangi modeller mevcut?

Ürün yelpazesi on bir çeşidi kapsar: M6 ve M8 boyutlarında iç ve dış dişli, 201 ve 304 paslanmaz çelik, entegre ve çıkarılabilir pin konfigürasyonlarında. M8×16 dış dişli, daha derin panel montajı için genişletilmiş saplama seçeneği olarak da mevcuttur.

S2: Entegre ve çıkarılabilir tipler arasındaki fark nedir?

Entegre tipte sabit bir pim bulunur; çıkarılamaz ve menteşe, kapının sökülmesi için tasarlanmamıştır. Sökülebilir tipte namlunun içinden bir yan çıkış deliği bulunur; pim, kapının herhangi bir alet gerekmeden veya kaynaklı montajı bozmadan çerçeveden kaldırılmasına olanak sağlamak için dışarı doğru kayar.

S3: İç ve dış iplik arasındaki fark nedir?

Dış dişli versiyonu, panel veya çerçevedeki dişli bir deliğe vidalanan çıkıntılı bir saplamaya sahiptir. İçten dişli versiyonda, panel tarafından bir cıvatayı kabul eden dişli bir soket bulunur. Daha sonra her ikisi de kalıcı bir kurulum için diş açıldıktan sonra yerine kaynak yapılır.

S4: Bu menteşe nasıl kurulur?

Kurulum, saplamanın veya soket ucunun kapı paneline veya çerçeve montaj noktasına vidalanmasını ve ardından menteşenin kalıcı olarak sabitlenmesi için kaynak yapılmasını içerir. Dişli kavrama ve kaynak kombinasyonu, menteşeyi hem döner kapı yükü hem de yanal kuvvetler altında sabit tutar.

S5: M6 ve M8 versiyonlarının temel boyutları nelerdir?

M6 Kaynaklı Parlamento Pivot Menteşe gövdesi 17,3 mm uzunluğunda, 21 mm merkez açıklığına ve 6 mm pim çapına sahiptir. Üçlü namlu yığını 29 mm yüksekliğinde ve 11,5 mm genişliğindedir. M8 versiyonunun 18 mm gövdesi, 22 mm merkez açıklığı, 7,5 mm pim çapı ve 13 mm genişliğinde 33,5 mm namlu yığını yüksekliği vardır.

S6: Titreşimli parlatma nedir?

Titreşimli parlatma, parça yüzeyindeki çapakları ve keskin kenarları temizleyen ve tutarlı, düşük parlaklıkta mat bir yüzey üreten bir tamburlama işlemidir. Fırçalanmış veya ayna kaplaması değildir. Bu menteşenin hem 201 hem de 304 paslanmaz versiyonları aynı titreşimli cilalama işleminden geçer.

S7: Hangi paslanmaz çelik kalitesini seçmeliyim?

201 paslanmaz çelik, korozyona maruz kalmanın orta düzeyde olduğu standart iç mekan güç kabini ve dağıtım paneli uygulamalarına uygundur. 304 paslanmaz çelik, dış mekan muhafazaları, yüksek nemli ortamlar veya uzun süreli korozyon direncinin zorlu bir gereklilik olduğu kurulumlar için daha iyi bir seçimdir.
