Şalt Kapı Menteşesi

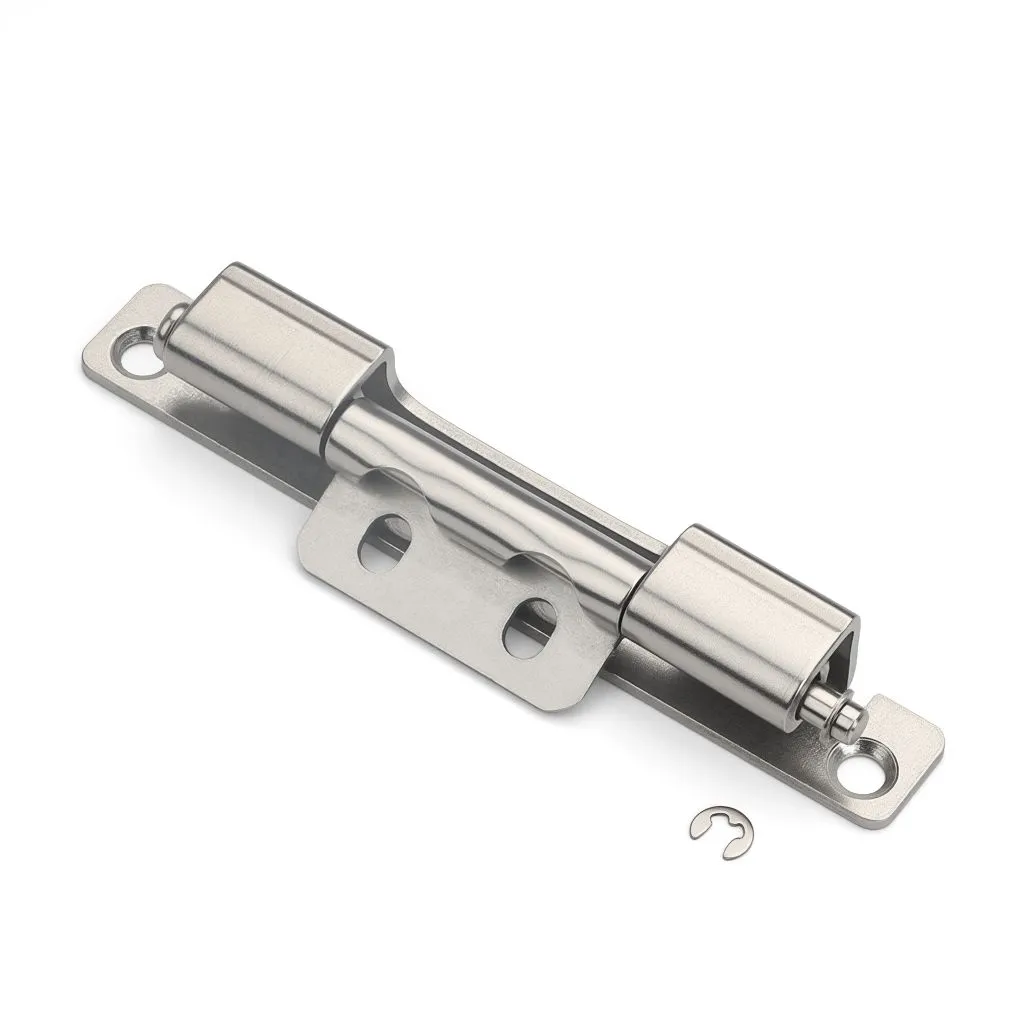

Sökülebilir dolap menteşelerini hacim olarak Yitai Lock'tan tedarik edenler için Şalt Kapı Menteşesi CL186, alıcılara menteşeyle ilgili başka hiçbir şeyi değiştirmeden yuvarlak delikli ve yarıklı delikli montaj kanatları arasında seçim yapma olanağı sunuyor - aynı gövde, aynı gövde, aynı çerçeve kanalı boyutları. Yarıklı delikli versiyon, vidalar tamamen sıkılmadan önce kurulum sırasında konum ayarı yapılmasına olanak tanır; bu, kapı hizalamasının tam olarak ayarlanması gerektiğinde kullanışlıdır. Her iki versiyon da aynı sabitleme noktaları kullanılarak vidayla monte edilir ve karbon çeliği ve paslanmaz çelik olarak mevcuttur.

Ürün modeli	CL186 Serisi Menteşe
İsteğe bağlı malzemeler	Karbon Çelik / paslanmaz çelik
Kullanım	Çeşitli şalter dolapları, kontrol kutuları vb. için uygundur

Model Seçenekleri ve Delik Yapılandırmaları

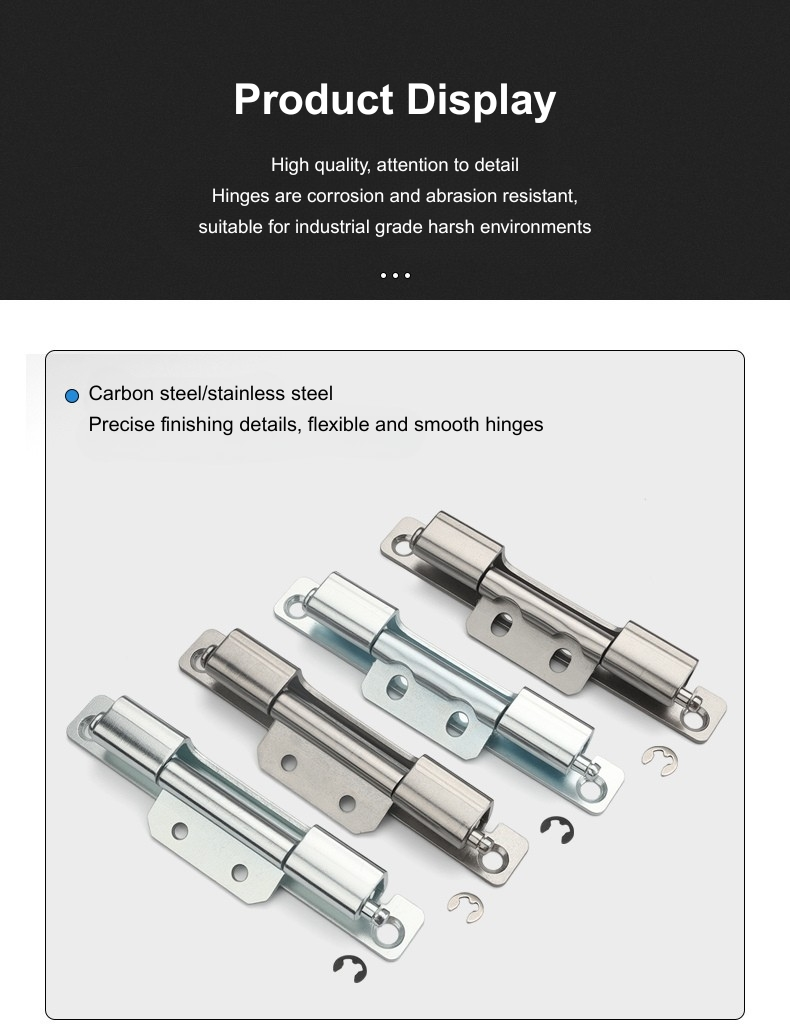

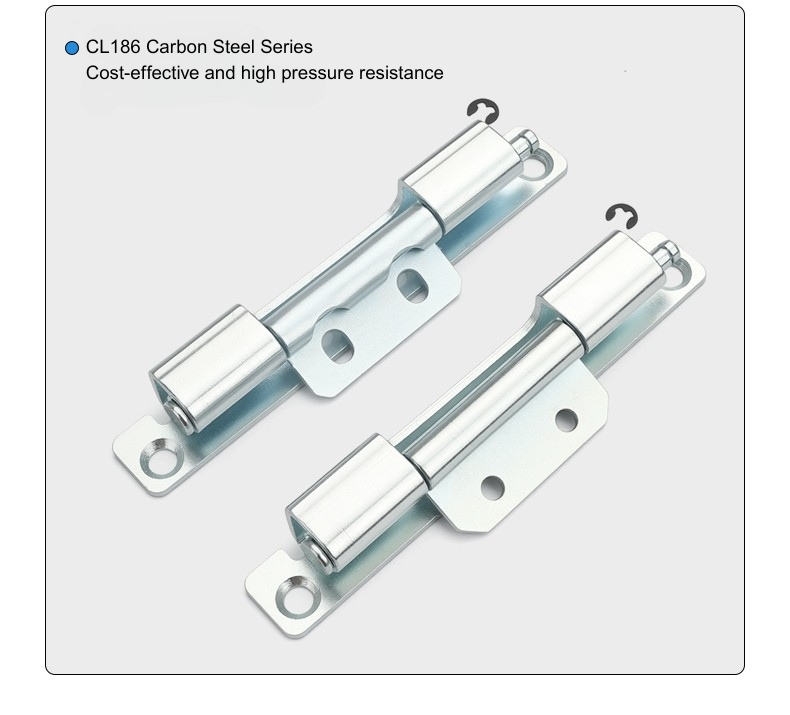

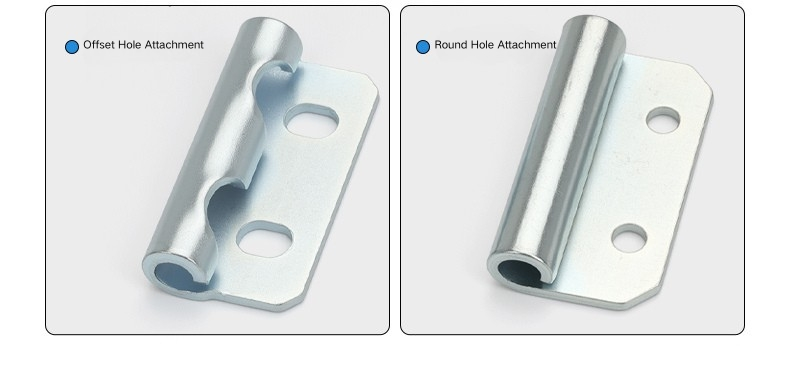

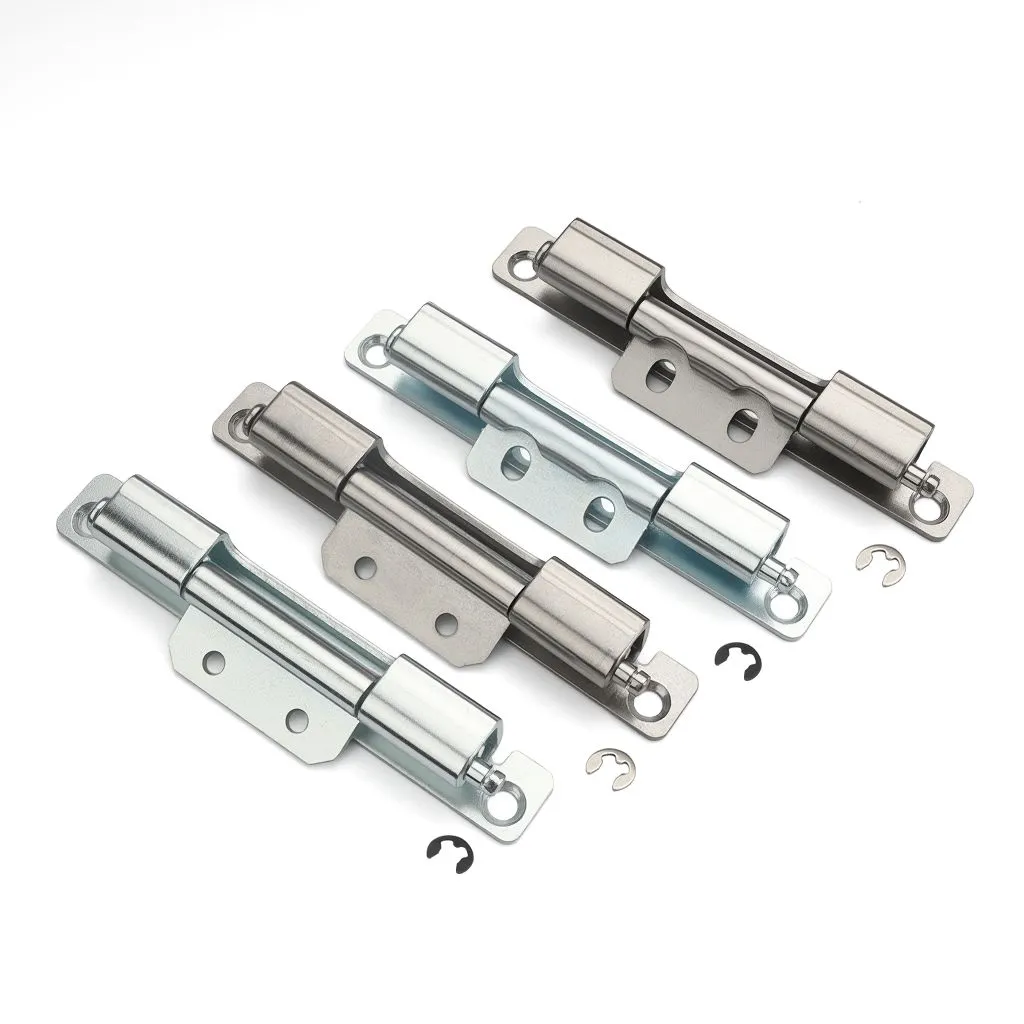

Şalt Kapı Menteşesinin dört çeşidi mevcuttur: karbon çeliğinden yuvarlak delik, paslanmaz çelikten yuvarlak delik, karbon çeliğinden oluklu delik ve paslanmaz çelikten oluklu delik. Yapısal boyutlar dördünde de aynıdır; tek fark, kanattaki montaj deliklerinin şeklidir. Yuvarlak delikler, vidalandıktan sonra menteşeyi belirli bir konumda sabitler; yarıklı delikler, son sıkmadan önce menteşe konumunu kaydırmak için biraz yer sağlar; bu, bir contaya veya çerçeve dudağına karşı dikkatli bir şekilde hizalanması gereken kapıların takılmasına yardımcı olur.

Bu ünitede yuvarlak ve yarıklı delik arasında seçim yapmak kurulum iş akışınıza bağlıdır. Üretim süreci boyunca kapı konumu düz ve tutarlıysa yuvarlak delikler uygundur. Üniteler arasında çerçeve geometrisinde herhangi bir değişiklik varsa veya ilk montajdan sonra kapının ayarlanması gerekiyorsa, yarıklı delikli versiyon bu işlemi önemli ölçüde daha az zahmetli hale getirir.

Yapı ve Boyutlar

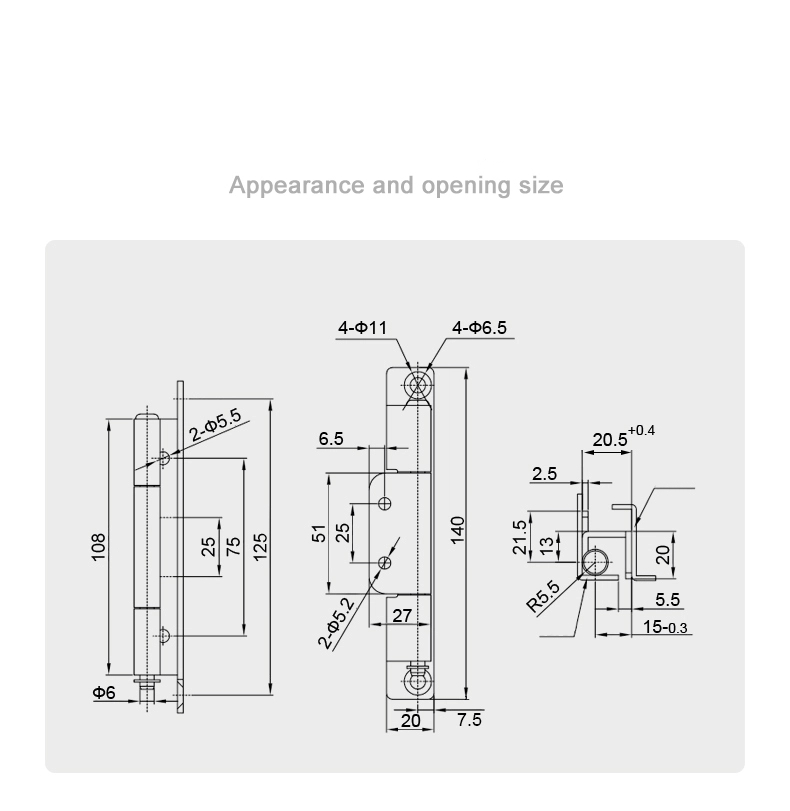

Kapı menteşesinin toplam yüksekliği 108 mm, toplam gövde uzunluğu ise 125 mm'dir. Montaj kanatları arasındaki iç açıklık 75 mm'dir ve namlunun orta kısmı 25 mm'dir. Namlu çapı Φ6 mm'dir ve montaj kanadı 140 mm yüksekliğinde ve 20 mm taban genişliğindedir. Kanattaki delik aralıkları 51 mm ve 25 mm merkezlerde olup, yan profilde 2×Φ5,5 mm sabitleme delikleri bulunmaktadır.

Şalt Kapı Menteşesindeki çerçeve kanalı bağlantısı 20,5 mm genişliğe (+0,4 mm tolerans) ve 15 mm derinliğe (-0,3 mm tolerans) sahiptir ve R5,5 mm namlu yuvası yarıçapına sahiptir. Yan profil, kanal girişinde 2,5 mm'lik bir adımla birlikte 21,5 mm'lik bir toplam bağlantı yüksekliği, 13 mm'lik bir iç temas derinliği ve 5,5 mm'lik bir yanal ofset gösterir. Bu boyutlar, menteşenin çalışmak üzere tasarlandığı çerçeve kanalı geometrisini tanımlar; sipariş vermeden önce kabin çerçevenizin özelliklerine göre teyit etmeye değer.

Malzeme ve Yüzey İşleme

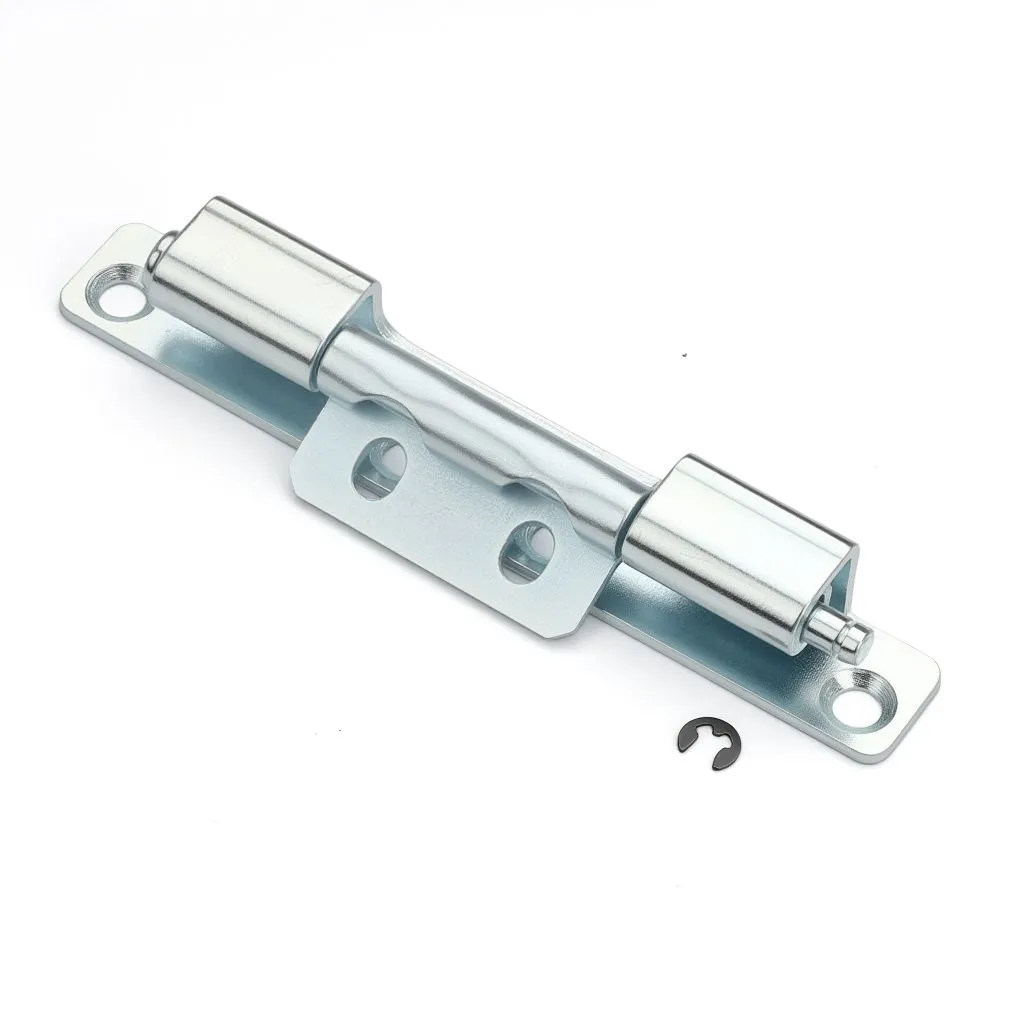

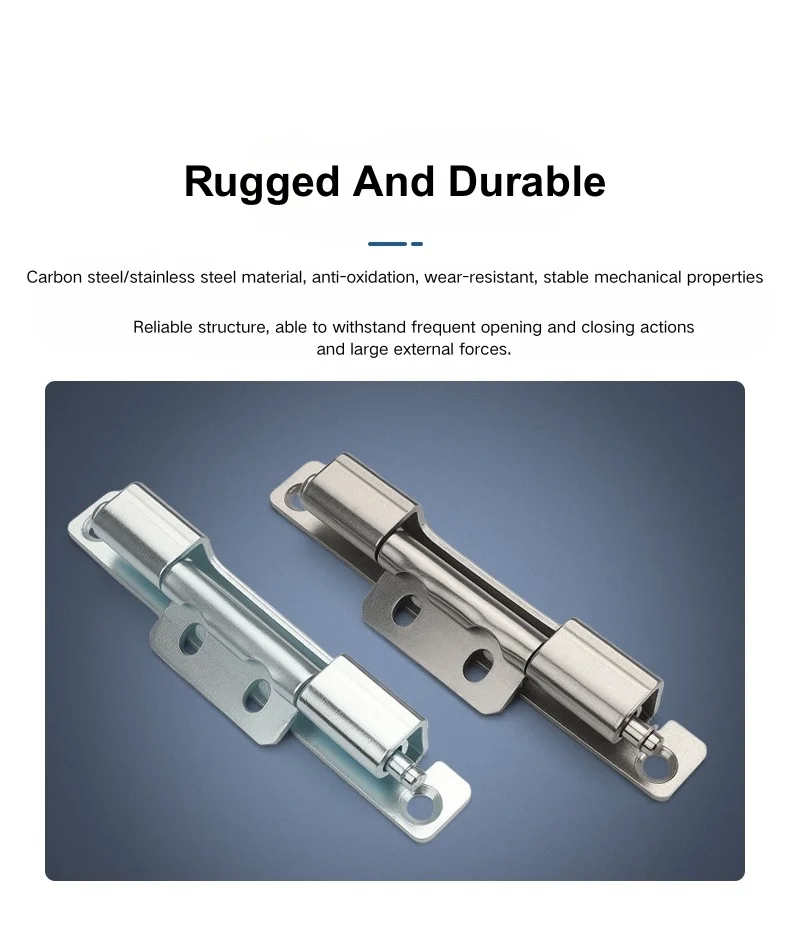

Şalt Kapı Menteşesi galvanizli karbon çelik ve 304 paslanmaz çelik olarak mevcuttur. Karbon çeliği versiyonu, korozyona maruz kalmanın düşük olduğu kuru veya iklim kontrollü alanlardaki dağıtım panoları, kontrol panelleri ve ekipman dolapları gibi standart iç mekan muhafaza ortamlarına uygundur. Kurulum ortamının öngörülebilir olduğu yüksek hacimli kabin yapıları için daha uygun maliyetli bir seçenektir.

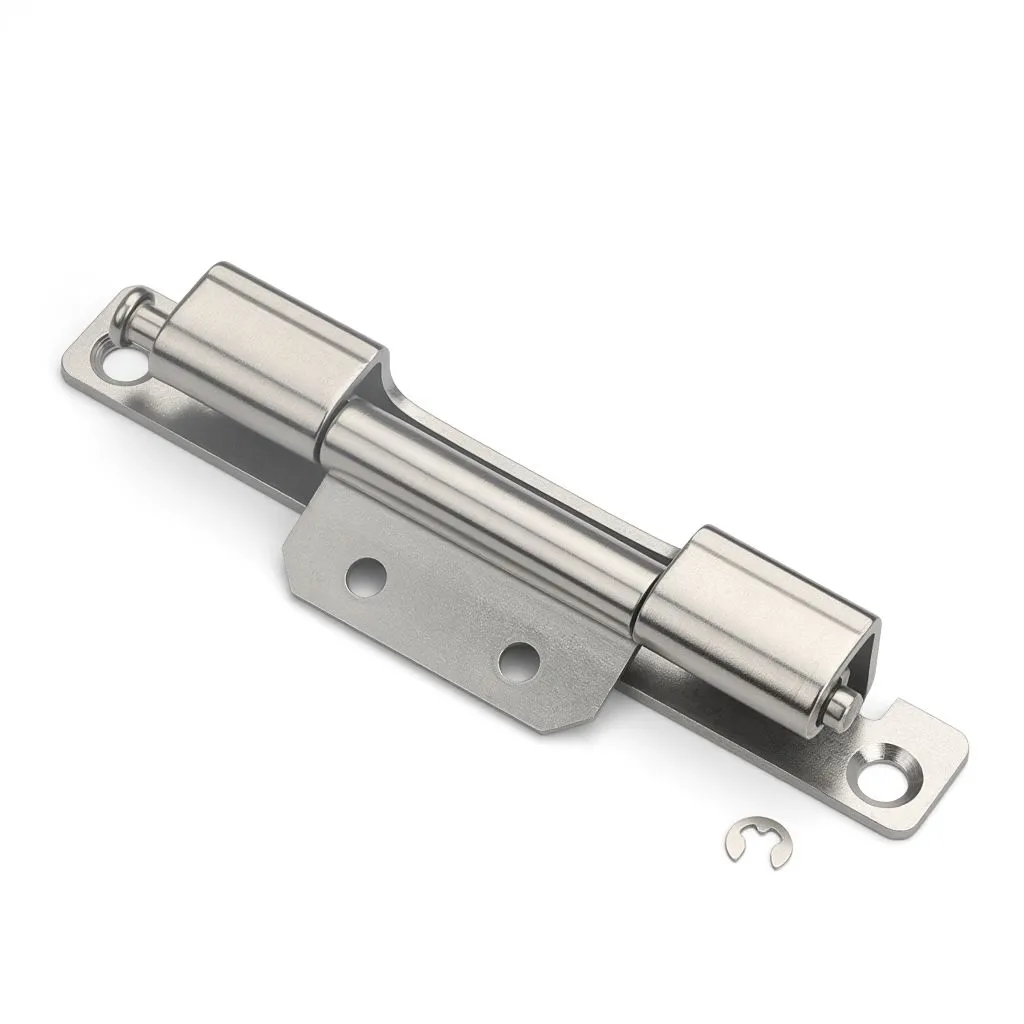

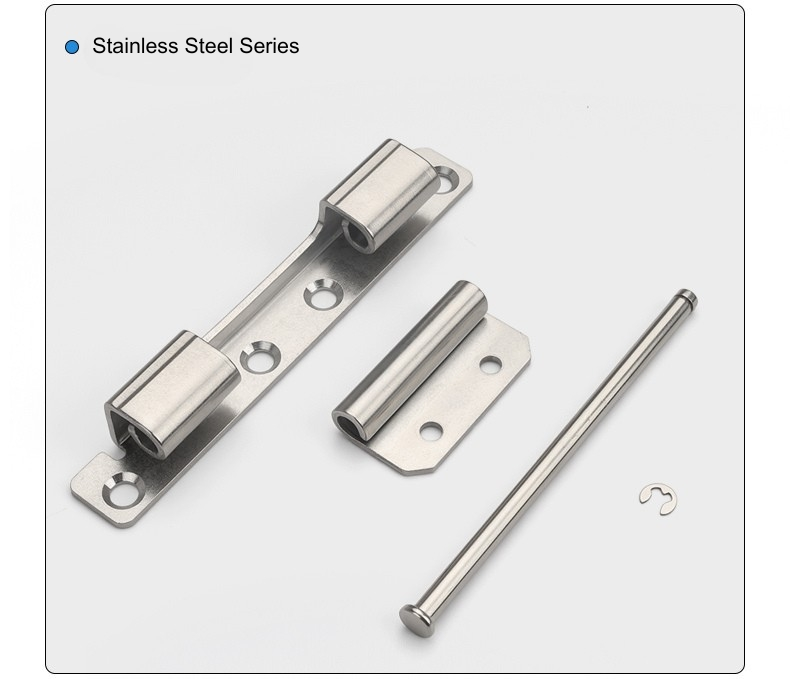

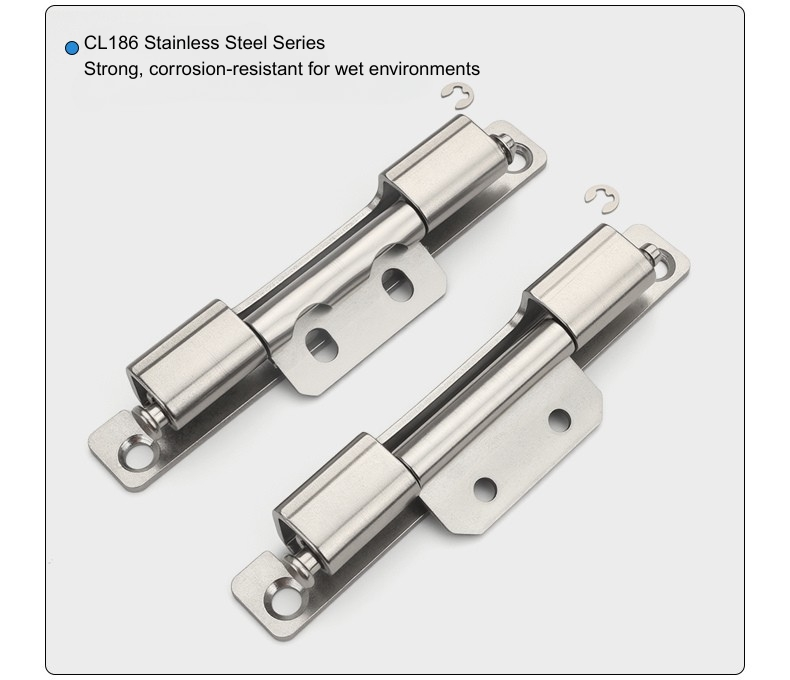

Paslanmaz çelik kapı menteşesi, dış mekan şalt cihazları, nemli hizmet odaları, kıyı kurulumları veya muhafazanın hizmet ömrü boyunca neme maruz kalacağı herhangi bir uygulama için doğru seçimdir. Paslanmaz ayrıca, zorlu koşullarda görünümünü zaman içinde galvanizli çelikten daha iyi koruduğu için, kabin kaplama standardı tüm donanımda tutarlı yüzey görünümü gerektirdiğinde de belirtilme eğilimindedir.

SSS

S1: CL186 için hangi modeller mevcut?

CL186'nın dört çeşidi mevcuttur: yuvarlak delikli karbon çeliği, yuvarlak delikli paslanmaz çelik, oluklu delikli karbon çeliği ve oluklu delikli paslanmaz çelik. Hepsi aynı gövde boyutlarını ve çerçeve kanalı bağlantı geometrisini paylaşır.

S2: Yuvarlak delikli ve oluklu delikli versiyonlar arasındaki fark nedir?

Yuvarlak delikli versiyon, vidalandıktan sonra menteşeyi belirli bir konumda sabitler. Yarıklı delikli versiyon, montaj konumunun son sıkmadan önce ayarlanmasına olanak tanır; bu, kurulum sırasında kapı hizalamasının ince ayarlanması gerektiğinde veya kabin üniteleri arasında çerçeve geometrisinde farklılıklar olduğunda kullanışlıdır.

S3: CL186 nasıl kurulur?

CL186 vidayla monte edilir. Montaj kanadı, sağlanan delikler kullanılarak kapı paneline sabitlenir ve menteşe gövdesi, dolap çerçeve kanalına geçer. Bu model için kaynak yapılmasına gerek yoktur.

S4: CL186'nın temel boyutları nelerdir?

CL186'nın toplam yüksekliği 108 mm, gövde uzunluğu 125 mm ve iç açıklığı 75 mm'dir. Namlu Φ6 mm'dir. Montaj kanadı 140 mm yüksekliğinde ve 20 mm tabana sahiptir. Çerçeve kanal genişliği 20,5 mm (+0,4 mm), derinliği ise 15 mm'dir (-0,3 mm).

S5: Dış mekan muhafazaları için hangi malzemeyi seçmeliyim?

Paslanmaz çelik versiyonu, dış mekan kurulumları, nemli ortamlar veya korozyon direncinin uzun vadeli bir gereklilik olduğu her yer için doğru seçimdir. Galvanizli karbon çeliği versiyonu standart iç mekan kabini uygulamalarına uygundur.

S6: CL186 gizli bir menteşe midir?

Evet — CL186 Şalt Sistemi Kapı Menteşesi, kapı kapalıyken kabin çerçevesi kanalının içinde oturur ve dış kapı yüzeyinde görünür hiçbir donanım bırakmaz. Menteşe gövdesi çerçeve profiline tamamen girintilidir.

S7: Kurulumdan sonra kapı çıkarılabilir mi?

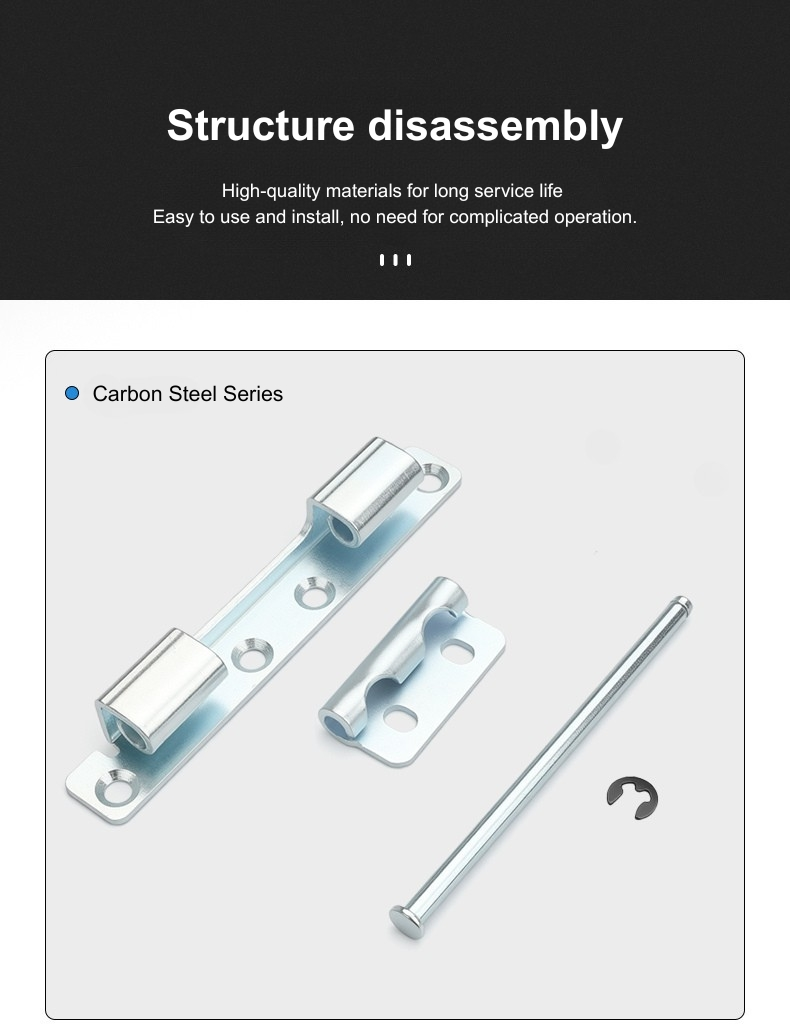

Evet. CL186 çıkarılabilir bir menteşedir; menteşe ayrıldıktan sonra kapı, alet gerekmeden çerçeve kanalından kaldırılabilir. Bu, periyodik kapı çıkarılmasının gerekli olduğu kabin montaj hatları ve saha bakımı için onu pratik hale getirir.

S8: CL186 hangi dolap tipleri için uygundur?

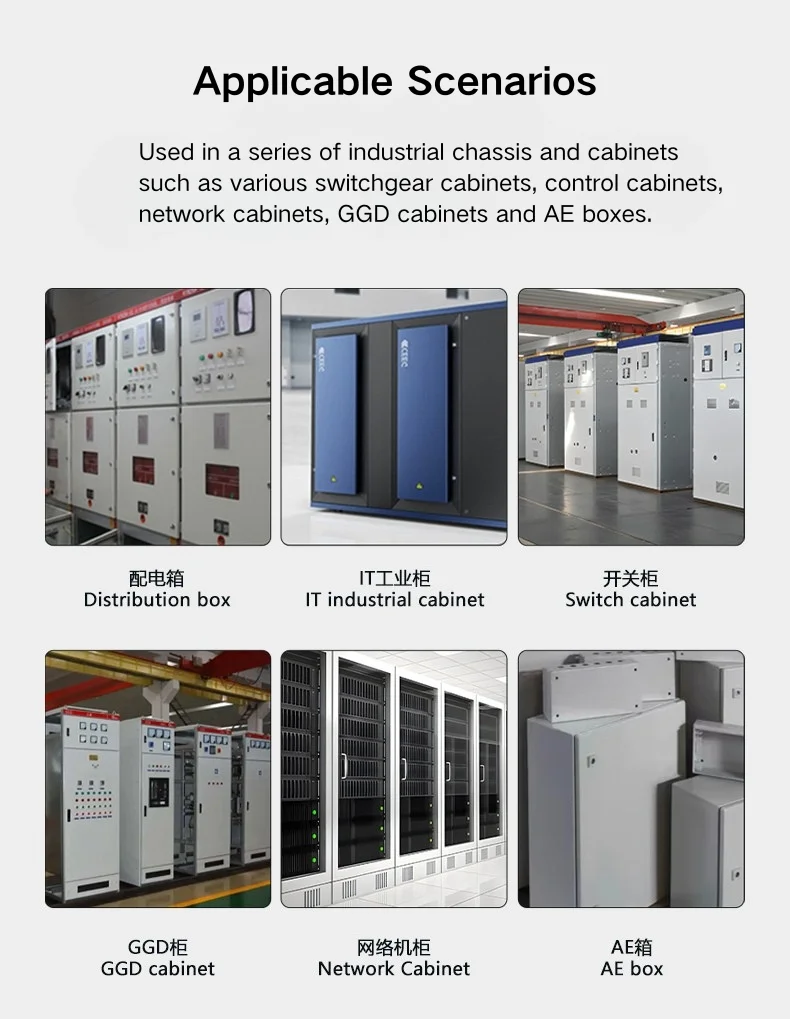

CL186 gizli menteşe, şalt dolaplarında, elektrik dağıtım kutularında, kontrol kabini kapılarında ve endüstriyel ekipman muhafazalarında kullanılır; temiz bir dış profile sahip sökülebilir, gizli menteşenin tercih edilen özellik olduğu her yerde.
