RMU Kabine Çinko Alaşımlı Menteşe

RMU kabin donanımını hacim olarak Yitai Lock'tan temin edenler için, RMU Kabin Çinko Alaşımlı Menteşe CL208, iki Φ8 mm namlulu ve bir Φ4 mm pinli çift namlulu bir tasarım kullanır ve menteşeye aynı boyuttaki tek namlulu tipten daha geniş bir yük taşıma yüzeyi sağlar. Toplam kapladığı alan 48 × 26 mm olup kaynakla monte edilmiştir ve iki kaplama seçeneği (siyah ve parlak krom) RMU ve şalt donanımı pazarındaki en yaygın kabin yüzey işlemlerini kapsar.

Yapı ve Boyutlar

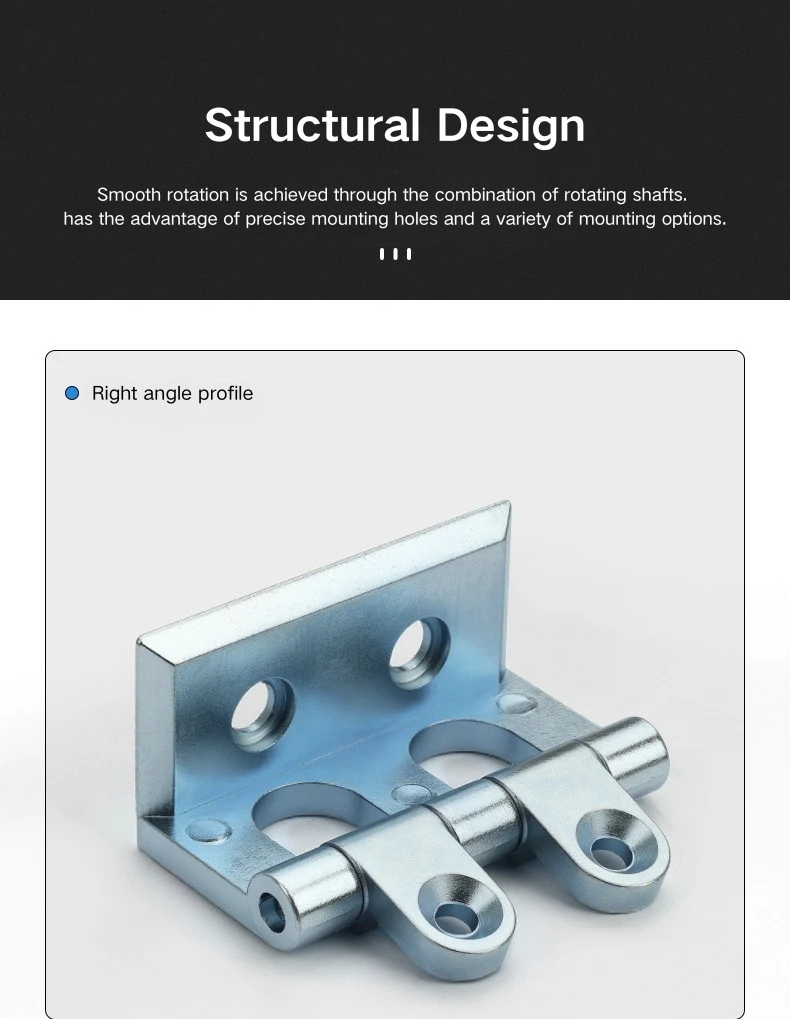

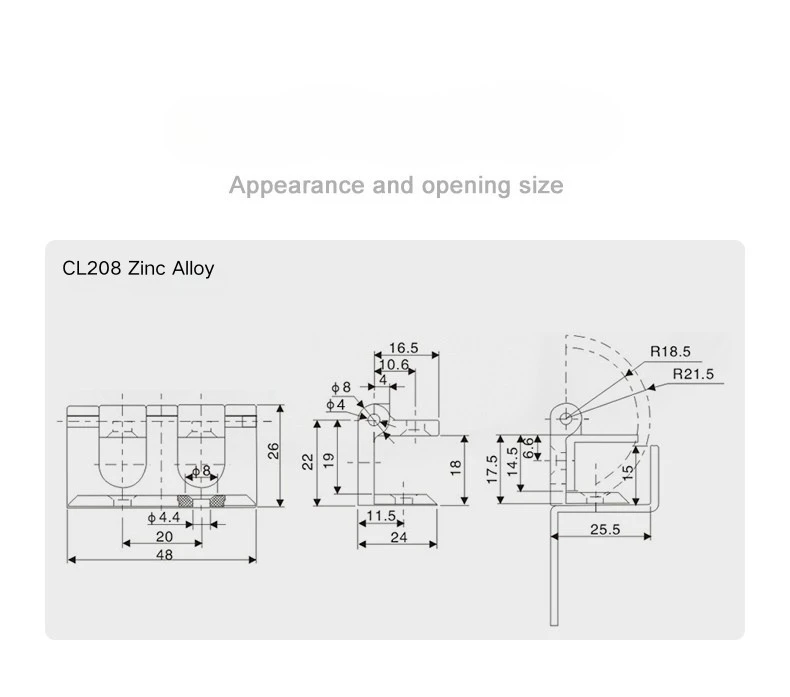

RMU Kabin Çinko Alaşımlı Menteşe genel olarak 48 mm genişliğinde ve 26 mm yüksekliğindedir ve iki montaj kanadı arasında 20 mm'lik bir açıklık vardır. RMU Kabin Çinko Alaşım Menteşesi, tek bir mafsal yerine ortak bir Φ4 mm pim üzerinde iki Φ8 mm namlu kullanır; daha geniş dayanma yüzeyi kapı yükünü daha eşit bir şekilde dağıtır ve tekrarlanan kullanımda daha iyi tutunur. Namlu düzeneği yaprak kenarından 16,5 mm uzakta ve pim merkezi 10,6 mm'de bulunur.

Yan profilde, RMU Kabin Çinko Alaşımlı Menteşenin kapı paneli kavrama derinliği 24 mm ve çerçeve yan erişimi 25,5 mm'dir. Çerçeve bağlantı bölümü 22 mm yüksekliğinde ve 11,5 mm tabanlıdır ve yanal açıklık, 14,5 mm iç adım ve 6,6 mm pim ofseti ile toplam 17,5 mm yüksekliktedir; RMU ve dağıtım kabini yapılarına özgü çerçeve kanalı geometrisiyle aynı hizada olan boyutlar.

Açılma Açısı ve Kapı Kontrolü

RMU Kabin Çinko Alaşım Menteşesinin öne çıkan özelliği 270° açılma açısıdır. Çoğu standart dolap menteşesi 90°, 120° veya 180°'ye açılır; 270°'lik bir dönüş, kapının dik açıda veya yarı yolda durmak yerine neredeyse düz bir şekilde kabinin yan tarafına doğru katlanabileceği anlamına gelir. RMU ve halka ana ünite uygulamalarında, teknisyenlerin kurulum, bakım veya kablo yönetimi için iç kısma engelsiz erişime ihtiyaç duyduğu durumlarda bu, gerçek bir fark yaratır.

RMU Kabin Çinko Alaşımlı Menteşe üzerindeki yay yarıçapı, kapının açılırken içinden geçeceği açıklık zarfını tanımlayan dönüş aralığı boyunca R18,5 mm'den R21,5 mm'ye kadar uzanır. Kabin yerleşimi sırasında bu hesaba katılmaya değer; kapının engellenmeden tam salınımı tamamlaması için kabinin yanında yeterli açıklığın olması gerekir.

Bitirme Seçenekleri ve Uygulama

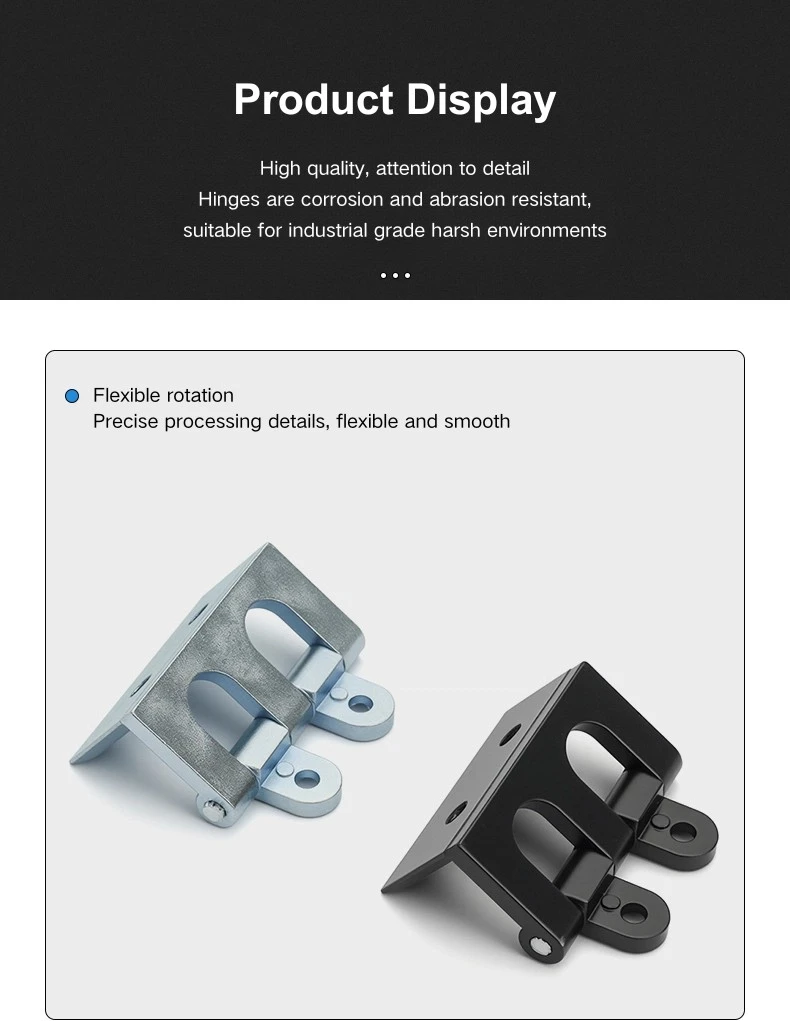

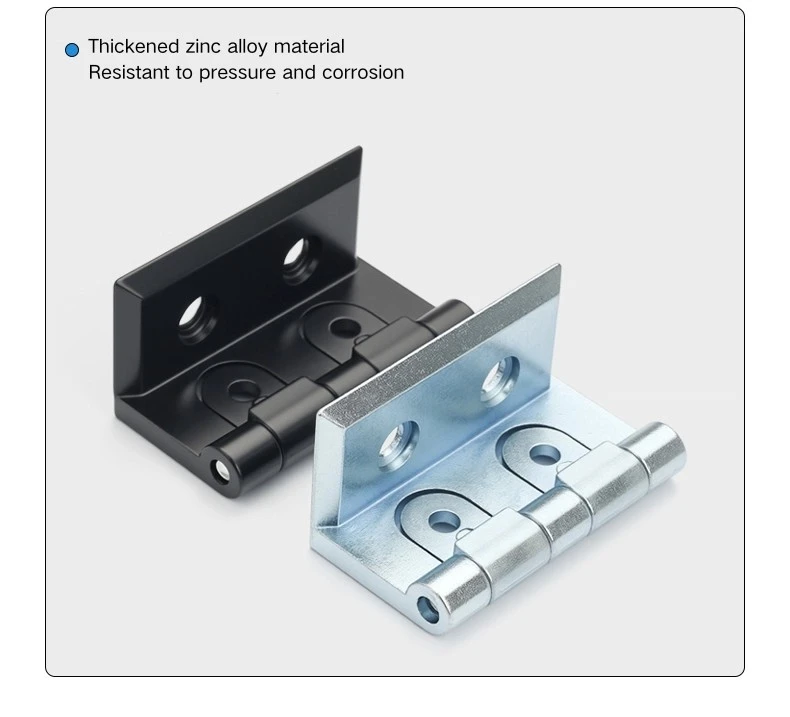

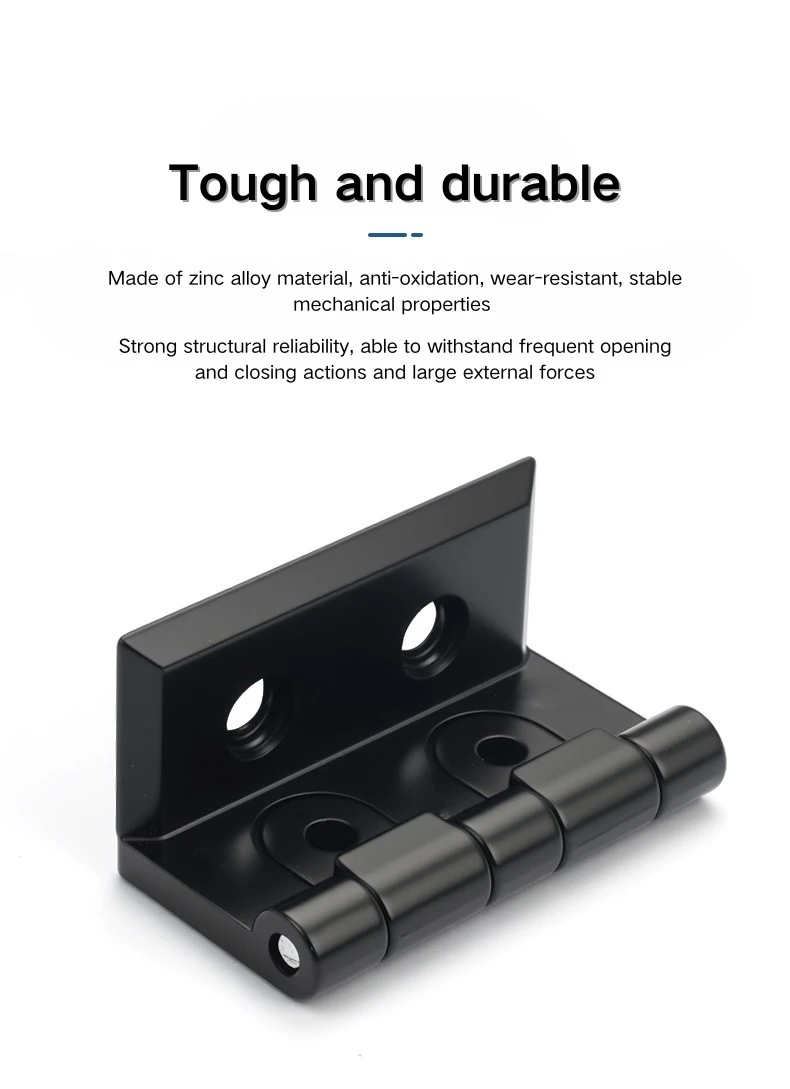

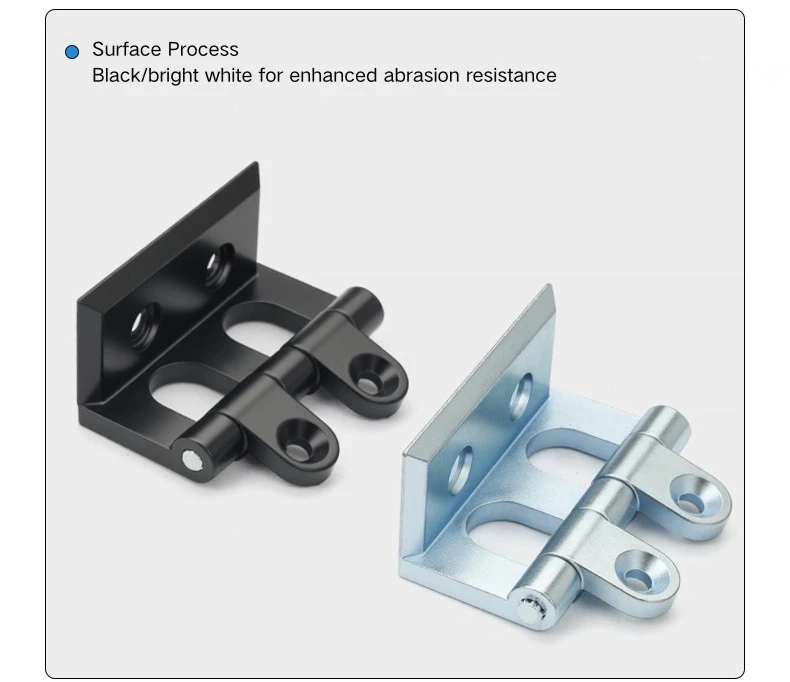

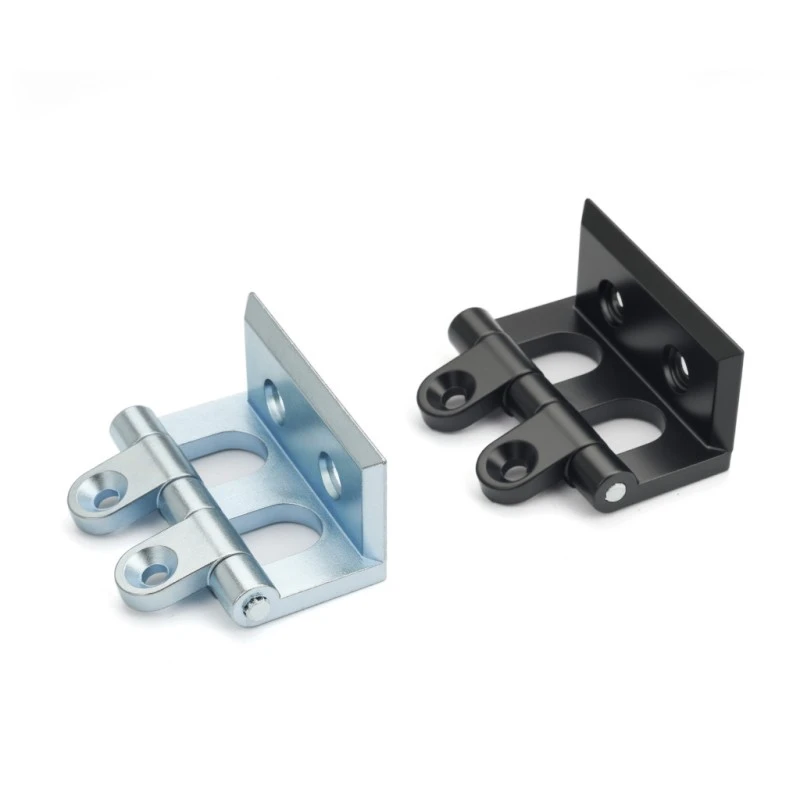

RMU Kabin Çinko Alaşımlı Menteşe iki kaplamayla sunulur: siyah ve parlak krom. Siyah, koyu toz kaplı kabin muhafazalarına uygundur ve kabin dış yüzeyinin standart endüstriyel kaplama olduğu RMU yapılarında daha yaygın bir seçimdir. Parlak krom, cilalı, yansıtıcı bir görünüm verir ve menteşe kaplamasının genel kabin estetiğinin bir parçası olduğu açık renkli veya dekoratif muhafaza panellerinde iyi çalışır.

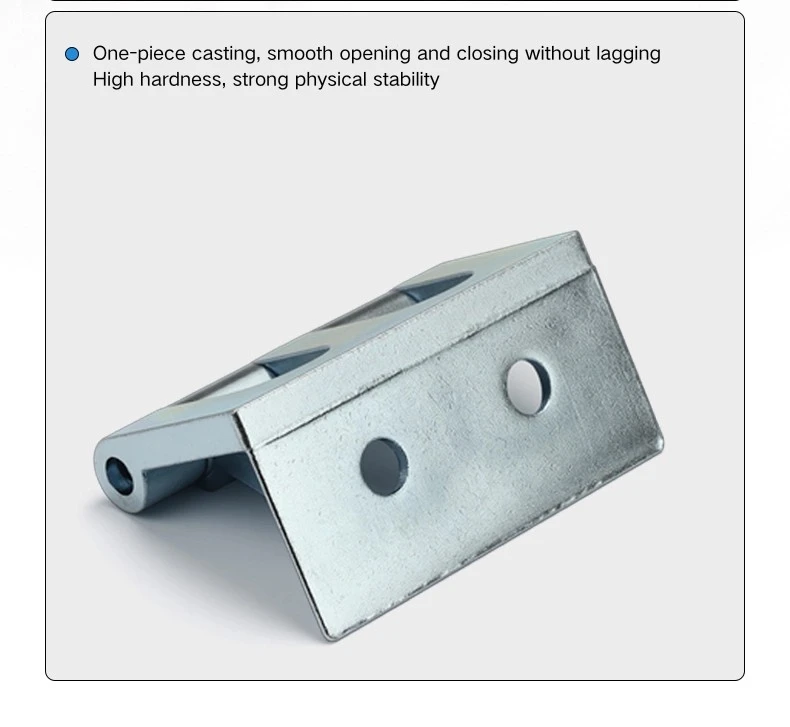

RMU Kabin Çinko Alaşımlı Menteşenin her iki kaplaması da imalat sırasında doğrudan kabin çerçevesine kaynaklanmıştır, dolayısıyla kaplama seçimi yapım aşamasında kalıcı bir karardır. Çinko alaşımlı yapı, tipik iç mekan endüstriyel ortamlarının üstesinden gelir ve döküm gövde, üretim partileri arasında tutarlı boyutsal doğruluk sağlar; menteşenin, birden fazla dolap ünitesindeki eşleşen çerçeve kanalıyla hassas bir şekilde hizalanması gerektiğinde kullanışlıdır.

SSS

S1: CL208 menteşenin açılma açısı nedir?

CL208 270° açılarak kapının düz bir şekilde hareket etmesine ve neredeyse tamamen dolap çerçevesi boyunca geriye doğru katlanmasına olanak tanır. Tam iç erişimin düzenli bir gereklilik olduğu RMU ve halka ana ünite dolapları için belirtilmesinin ana nedeni budur.

S2: CL208'in genel boyutları nelerdir?

CL208 çinko alaşımlı dolap menteşesi 48 mm genişliğinde ve 26 mm yüksekliğindedir ve montaj kanatları arasında 20 mm'lik bir iç açıklığa sahiptir. Çerçeve yan erişimi 25,5 mm ve kapı paneli geçme derinliği 24 mm'dir.

S3: CL208 nasıl kurulur?

CL208 kaynaklı bir menteşedir; imalat sırasında kaynak yapılarak kabin çerçevesine ve kapı paneline sabitlenir. Bu model için vidalı montaj seçeneği yoktur.

S4: Hangi sonlandırma seçenekleri mevcut?

CL208, siyah çinko alaşımı ve parlak krom çinko alaşımı olarak gelir. Siyah, koyu renkli veya toz boyalı muhafazalar için standart seçimdir; parlak krom, daha hafif veya dekoratif dolap kaplamalarına uygundur.

S5: CL208 hangi kabin tipleri için tasarlanmıştır?

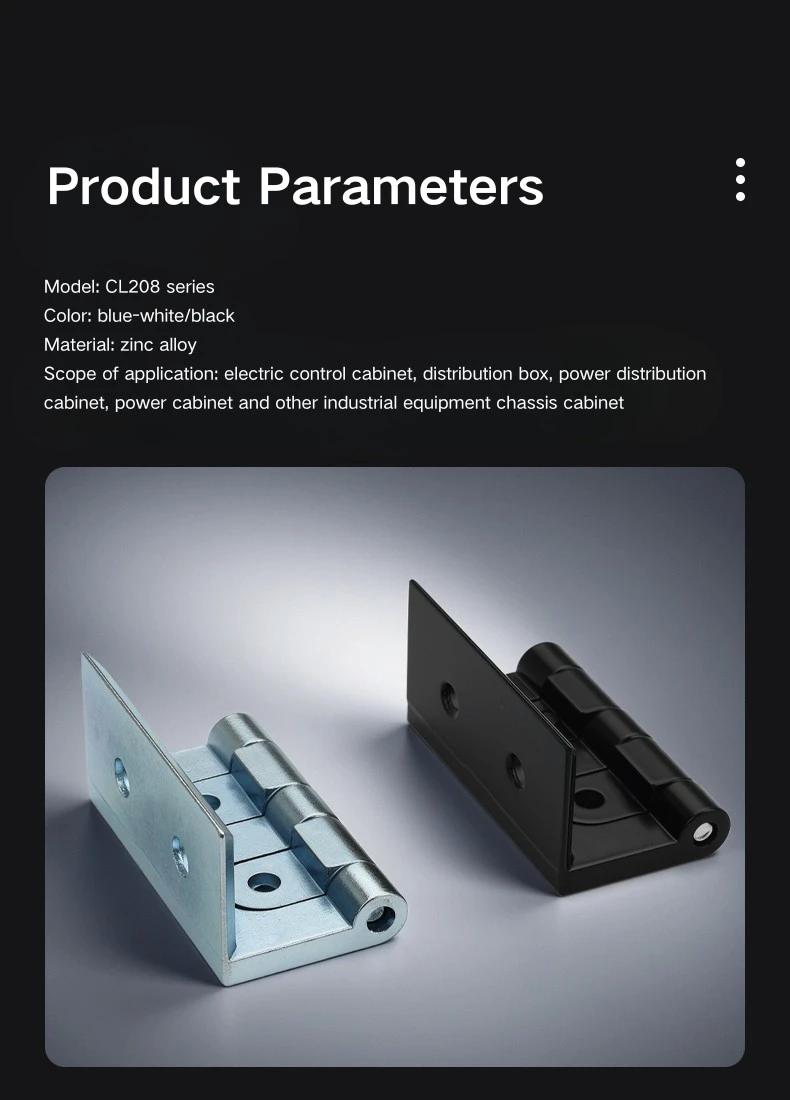

CL208 öncelikle halka ana ünite kabinleri için tasarlanmıştır ve aynı zamanda elektrik dağıtım kutularında, endüstriyel kontrol kabinlerinde ve şalt panosu muhafazalarında da kullanılır. 270° açılma açısı özellikle tam kapı açıklığının işlevsel bir gereklilik olduğu RMU uygulamaları için uygundur.

Soru 6: 270° kapı açılımı için boşluk gerekiyor mu?

Evet. Kapı açılırken R18,5 ila R21,5 mm'lik bir yay boyunca hareket eder. Kabin yerleşimi sırasında, kapının bitişik yapılara veya ekipmanlara çarpmadan tam dönüşünü tamamlaması için kabinin yanında yeterli açıklık olduğundan emin olun.

S7: CL208'in paslanmaz çelik versiyonu mevcut mu?

CL208 şu anda yalnızca çinko alaşımı olarak, siyah ve parlak krom kaplamalarla mevcuttur. Paslanmaz çelik dolap menteşesi seçenekleri için, uygulamanıza bağlı olarak Yitai Lock serisindeki diğer modeller daha uygun olabilir.
