Güç Kabini Kapıları Yana Montajlı Bükme Menteşesi

Model Aralığı ve Seriye Genel Bakış

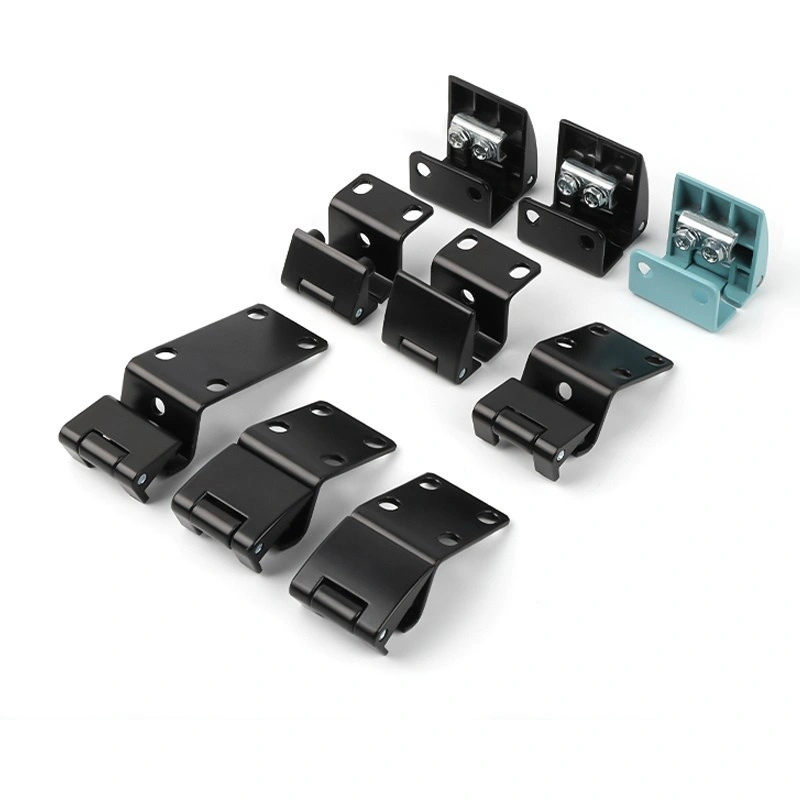

Güç Kabini Kapıları Yandan Montajlı Bükme Menteşesi dört seri halinde düzenlenmiştir. CL803 serisi üç modeli kapsar: CL803A-25, CL803B-20, CL803B-25 ve CL803D-25; hepsi siyah çinko alaşımındandır ve ön plaka genişlikleri modele bağlı olarak 36 mm veya 39 mm'dir. CL803A-25, 12 mm delik aralığına sahip 39 × 20 mm boyutunda çift vidalı bir ön plaka kullanır; CL803B ve CL803D modelleri, yuva sabitlemeli 36 × 25 mm'lik bir plaka kullanır.

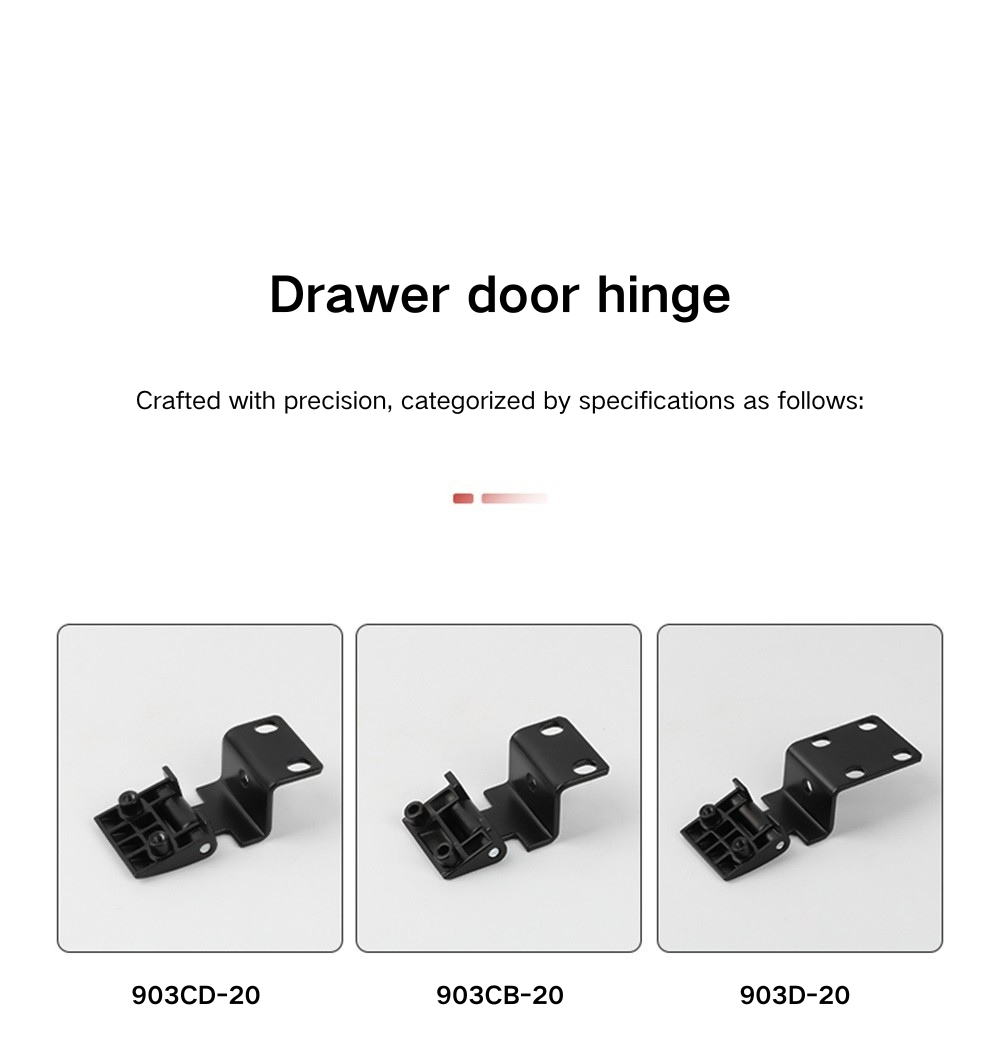

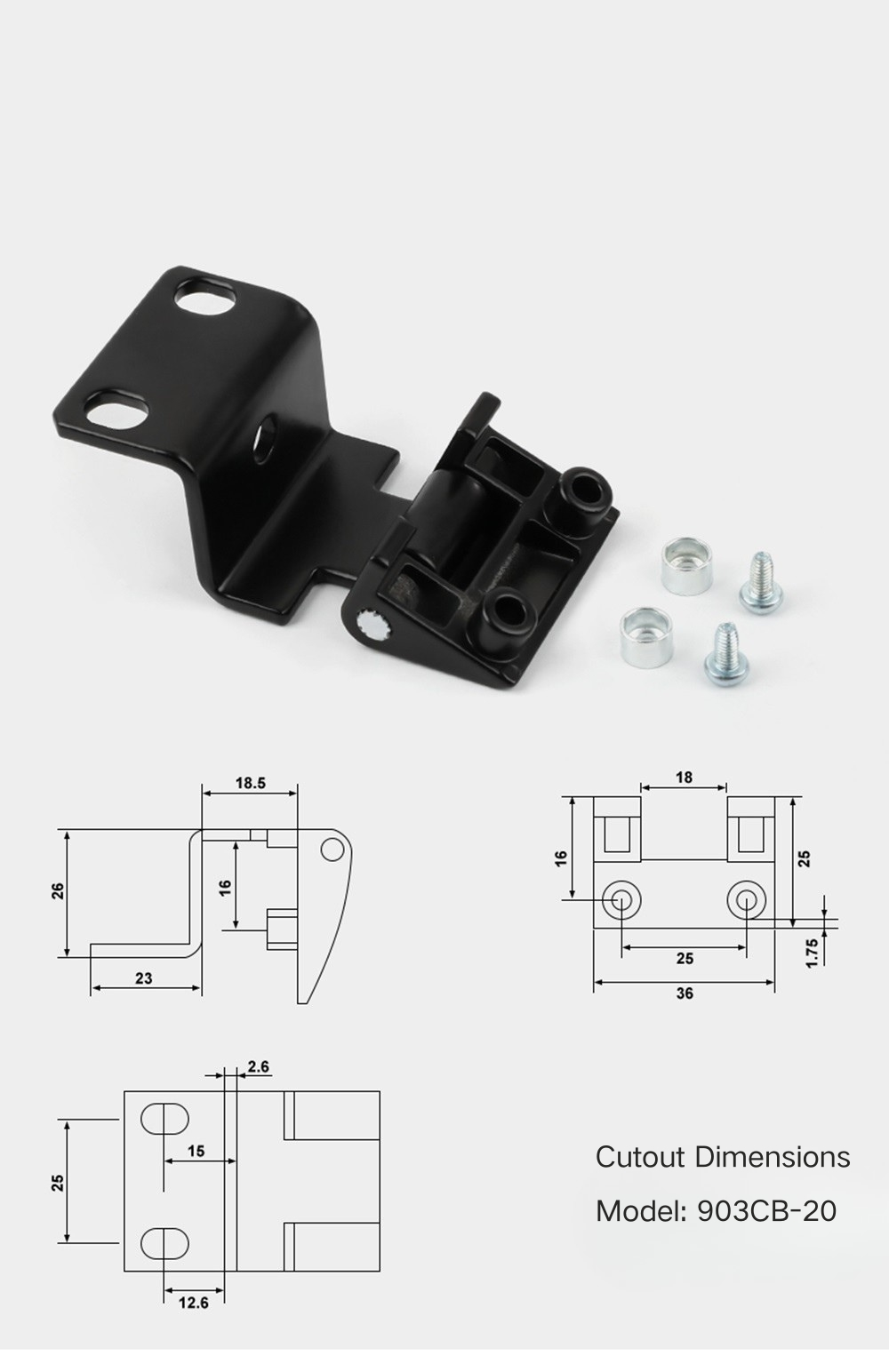

CL901 serisi, tümü 36 × 17,5 mm ön plakaya ve tutarlı 8 mm + 2,5 mm delik ofsetine sahip CL901B-17, CL901B-20 ve CL901D-17'yi içerir. CL903 serisi, hem standart hem de genişletilmiş çerçeve derinliklerini kapsayan CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 ve CL903D-20 dahil yedi modeliyle menteşe aralığındaki en büyük gruptur. CL233, CL803A-25'e benzer şekilde 39 × 20 mm ön plaka ve 12 mm delik aralığıyla siyah çinko alaşımı, kum mavisi çinko alaşımı ve alüminyum alaşımıyla ürün yelpazesini tamamlıyor.

Seriye Göre Boyutlar

Yandan montajlı büküm menteşesinin CL803 serisi, modelleri genelinde 18,5 mm ila 23,5 mm toplam genişliğe ve 26 mm ila 28,5 mm yüksekliğe sahiptir. CL803A-25, 23 mm genişliğinde ve 26 mm yüksekliğinde olup 22,5 mm iç derinliğe sahiptir; CL803B-20, 18,5 mm genişliğinde ve 16 mm iç derinliğe sahiptir; CL803B-25, 23,5 mm genişliğinde ve 28,5 mm yüksekliğinde olup 16 mm iç derinliğe sahiptir; CL803D-25 ise 23,5 mm genişliğinde ve 26,5 mm yüksekliğinde olup 16,5 mm iç derinliğe sahiptir. Tüm CL803 modelleri 26 mm taban genişliğine ve 20 mm yüksekliğinde montaj plakasına sahiptir.

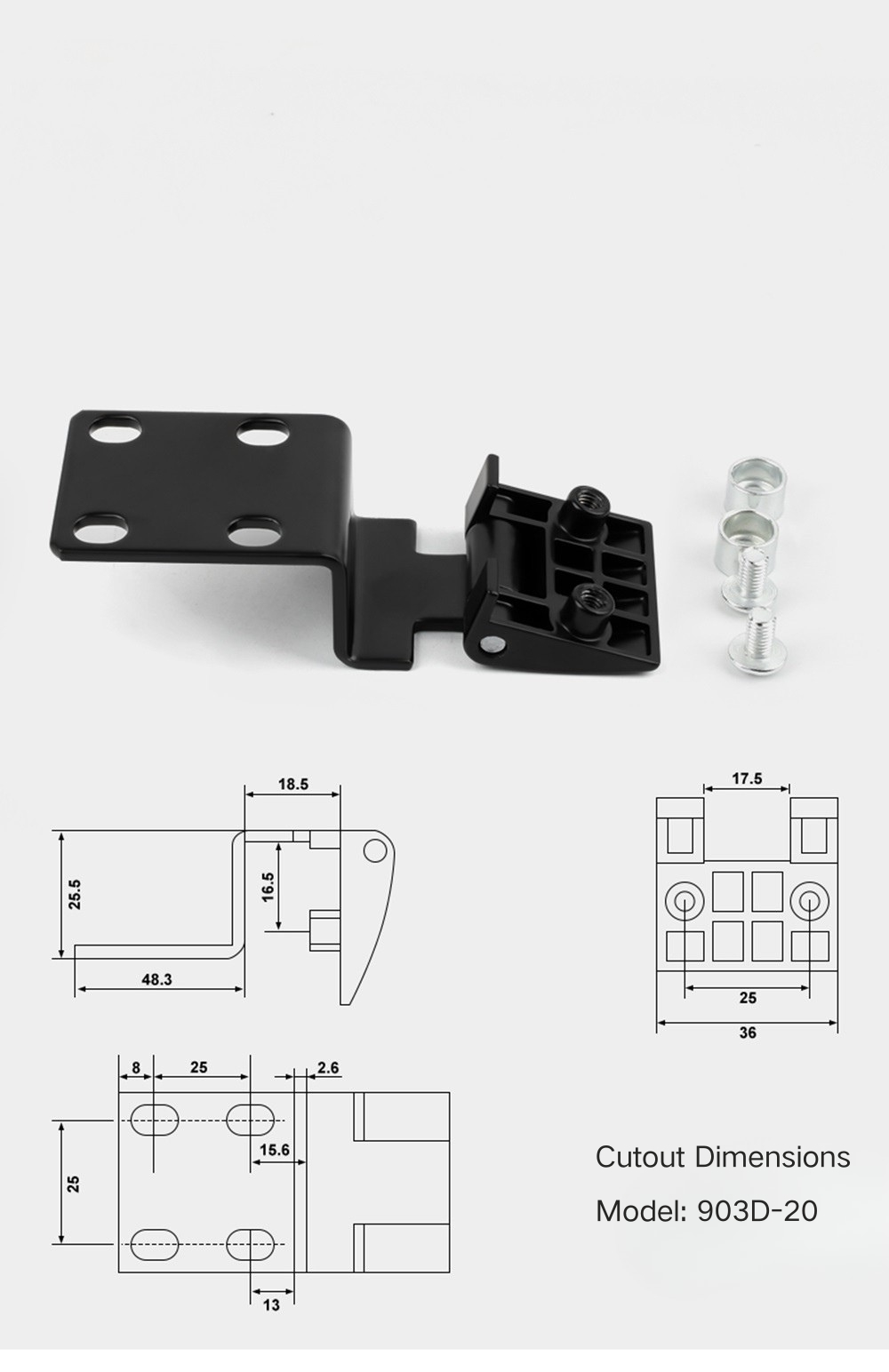

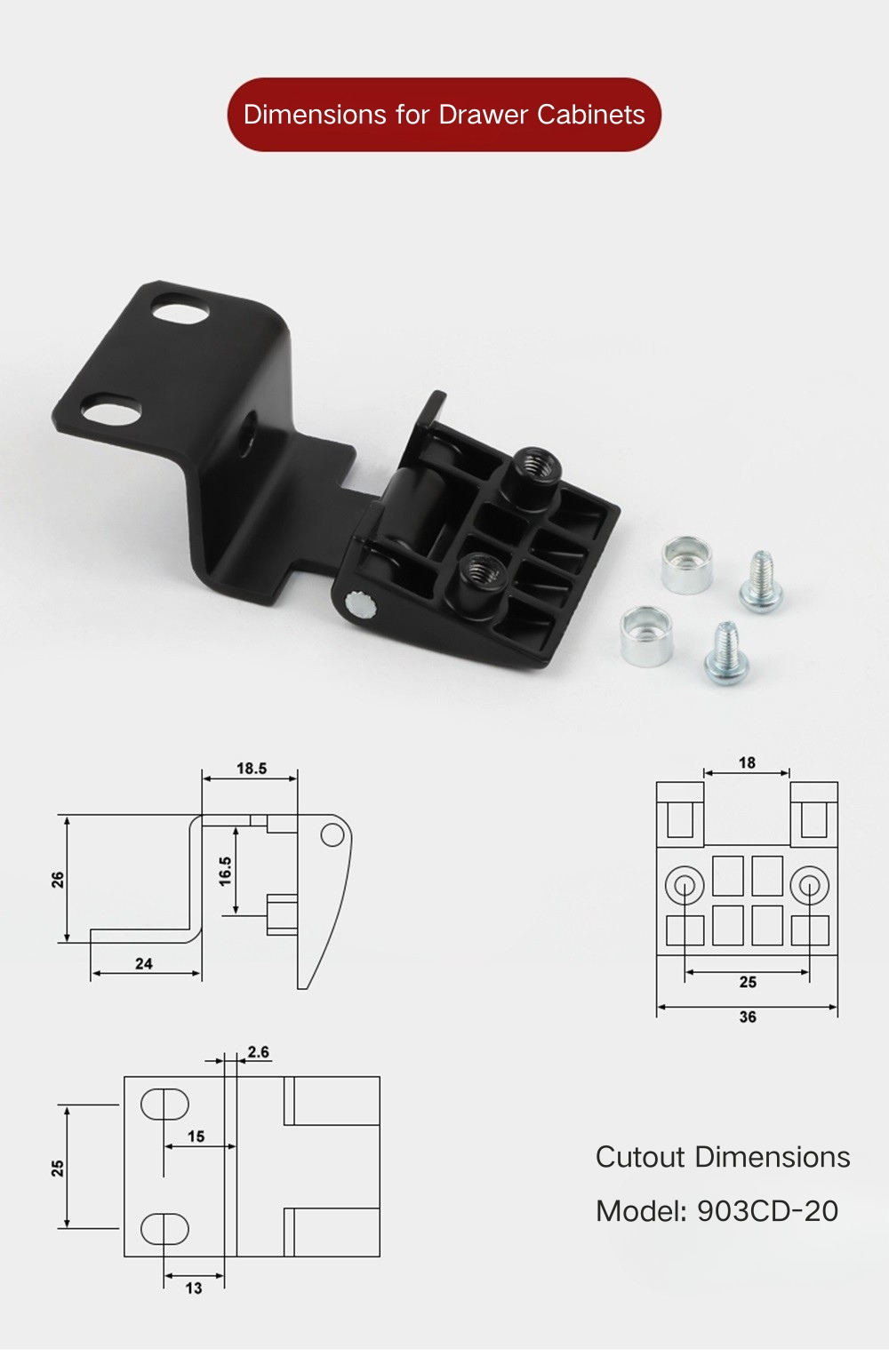

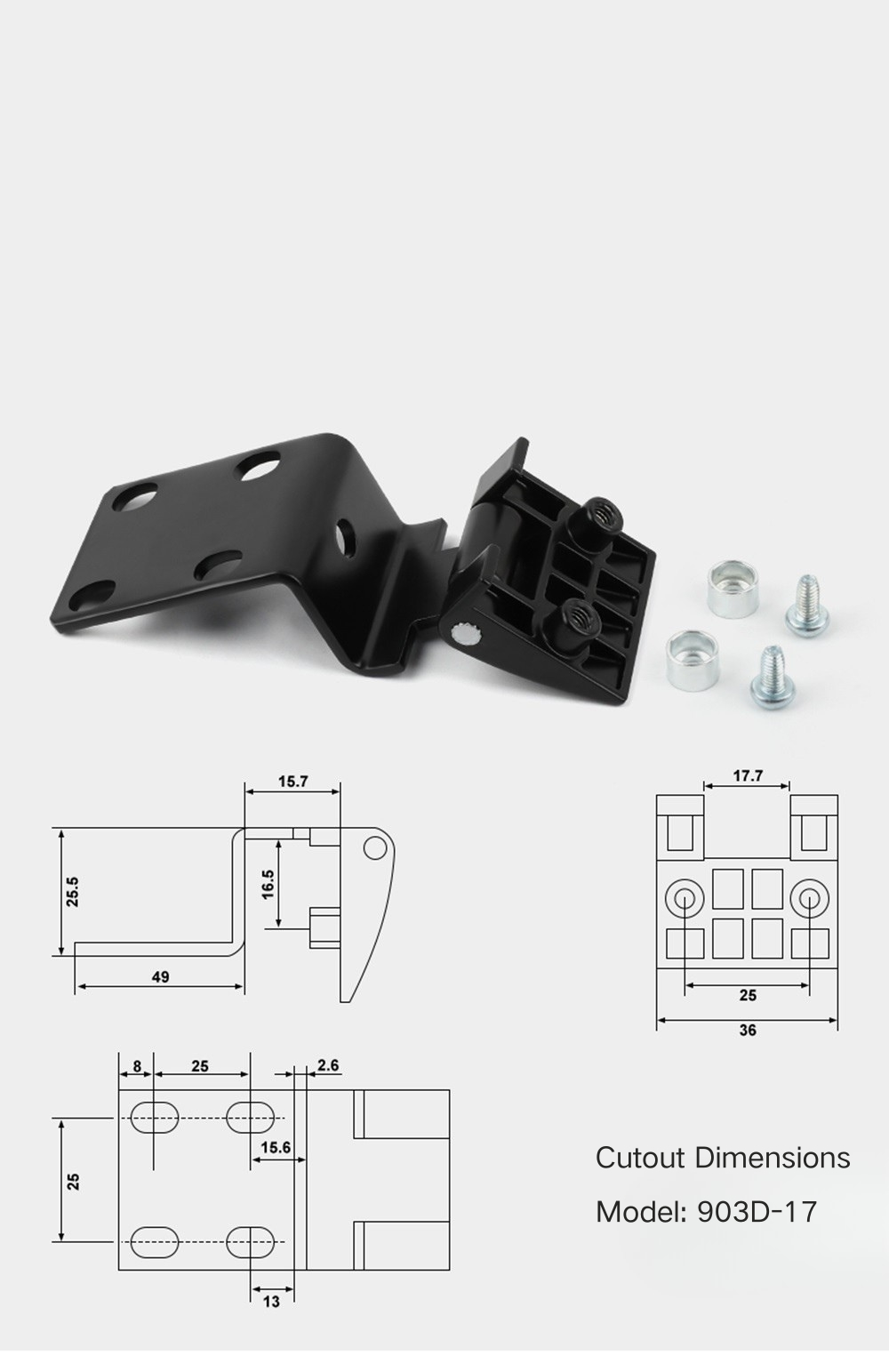

CL901 serisi, Güç Kabini Kapıları Yandan Montajlı Dirsek Menteşe serisindeki diğer modellerden fark edilir derecede daha uzundur; üçü de 39,5 mm toplam yüksekliğe, 15,5 mm ile 18,5 mm arasında genişliğe ve pano boyunca tutarlı 16,5 mm iç derinliğe sahiptir. Taban genişlikleri CL901B-17 için 20 mm, CL901B-20 için 20,5 mm ve CL901D-17 için 21 mm. CL903 serisi daha geniş bir aralığı kapsar; genişletilmiş modelde taban genişlikleri 48 mm'den 73,8 mm'ye, toplam yükseklik ise 25,5 mm'den 26 mm'ye kadardır. CL233 genel olarak 24,5 × 24,5 mm olup, 22 mm iç derinliğe, 39,3 mm montaj plakasına ve ön plakada 7,5 mm + 15 mm delik çıkıntısına sahiptir.

Uygulama Senaryoları

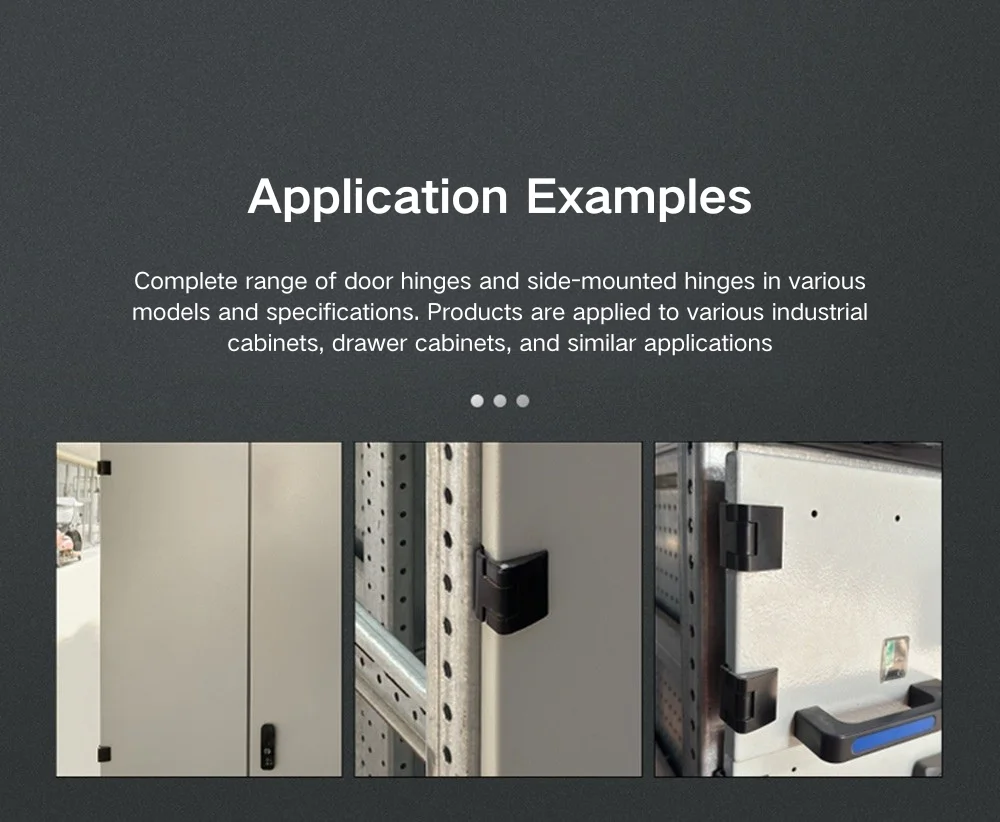

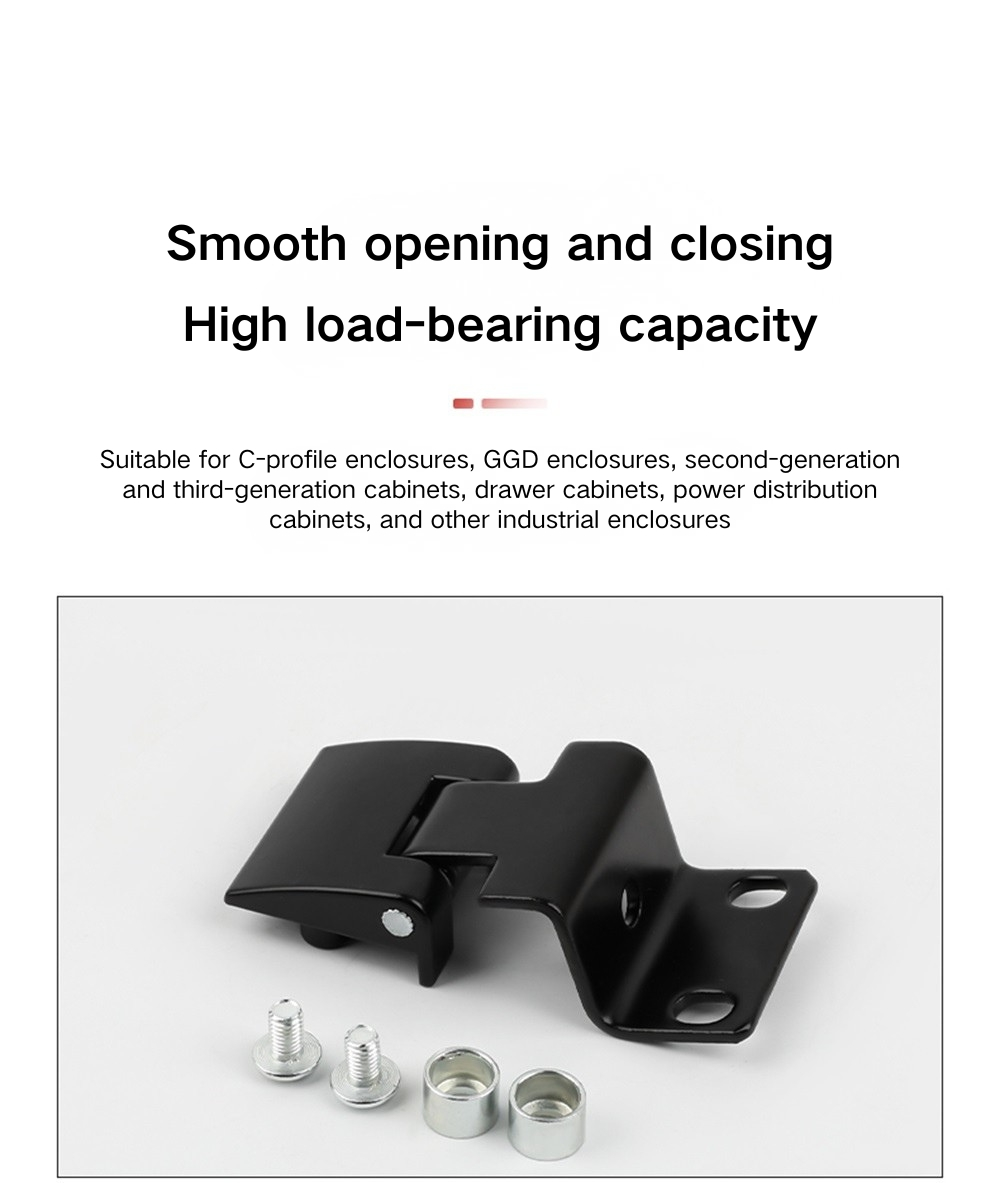

Güç Kabini Kapıları Yandan Montajlı Bükme Menteşesi, GGD elektrik kabinleri, ikinci ve üçüncü nesil dağıtım kabinleri, çekmece kabinleri ve güç muhafazaları için standart yapım yöntemi olan C-kesitli çelik profiller üzerine inşa edilmiş kabin çerçeveleri için özel olarak tasarlanmıştır. Menteşe gövdesinin bükülmüş profili, C-profil dudağının üzerinden kancalanır ve ön plaka, bu kabin tipi için yerleşik kurulum yöntemi olan kapı paneli yüzeyine vidalanır ve standart çerçeve profillerinde herhangi bir değişiklik gerektirmez.

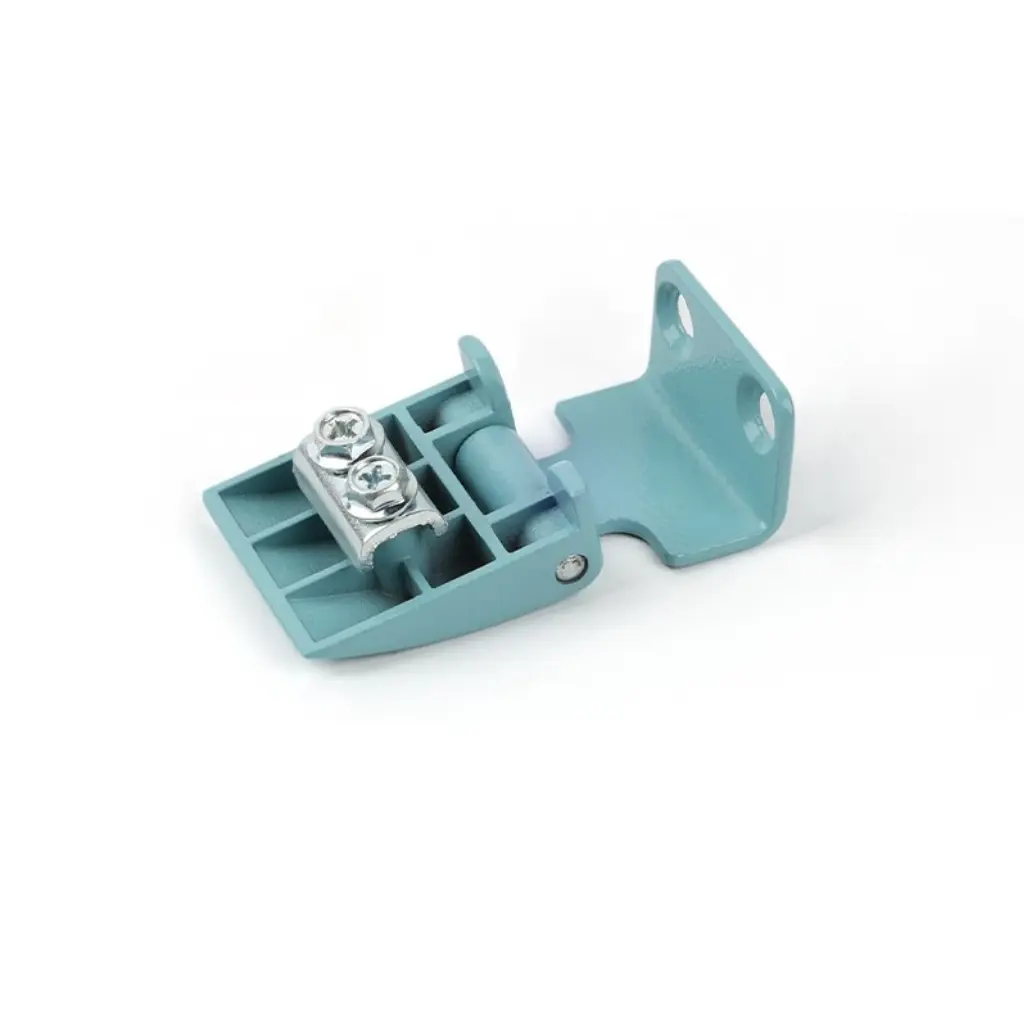

Temel GGD ve güç kabini uygulamalarının ötesinde, bu ürün aynı zamanda uyumlu C kesiti veya benzer bükülmüş çelik çerçeve profilleri üzerine inşa edilen diğer endüstriyel muhafazalara da uygundur. Kum mavisi çinko alaşımındaki CL233 bazen kabinin dış kısmının renk kodlu bir donanım şeması kullandığı durumlarda belirtilir; alüminyum alaşımlı CL233 çeşidi ise ağırlığın önemli olduğu muhafazalar için daha hafif bir seçenektir. CL803, CL901 ve CL903'teki model boyutu aralığı, GGD ve güç kabini pazarındaki standart çerçeve derinliklerinin ve kapı paneli kalınlıklarının çoğunun tek bir ürün ailesi kapsamında kapsandığı anlamına gelir.

SSS

S1: Bu menteşe serisinde hangi seriler yer alıyor?

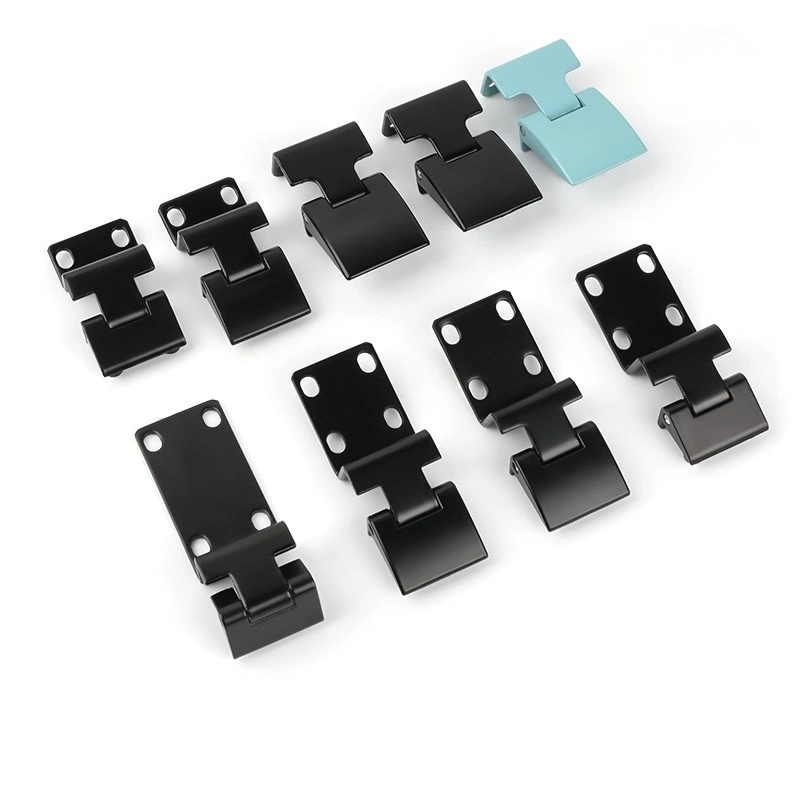

Ürün yelpazesi dört seriyi kapsamaktadır: CL803 (dört model), CL901 (üç model), CL903 (yedi model) ve CL233 (üç model). Kum mavisi çinko alaşımı ve alüminyum alaşımı olarak da mevcut olan CL233 dışında tümü siyah çinko alaşımıdır.

S2: Bu menteşe hangi dolap tipleri için tasarlandı?

Yana monteli dirsek menteşesi, GGD elektrik kabinleri, ikinci ve üçüncü nesil dağıtım kabinleri, çekmeceli kabinler ve güç muhafazaları dahil olmak üzere C kesitli profil kabin çerçeveleri için tasarlanmıştır. Düz çerçeveli veya kaynaklı mahfaza tipleri için tasarlanmamıştır.

S3: Bu menteşe nasıl kurulur?

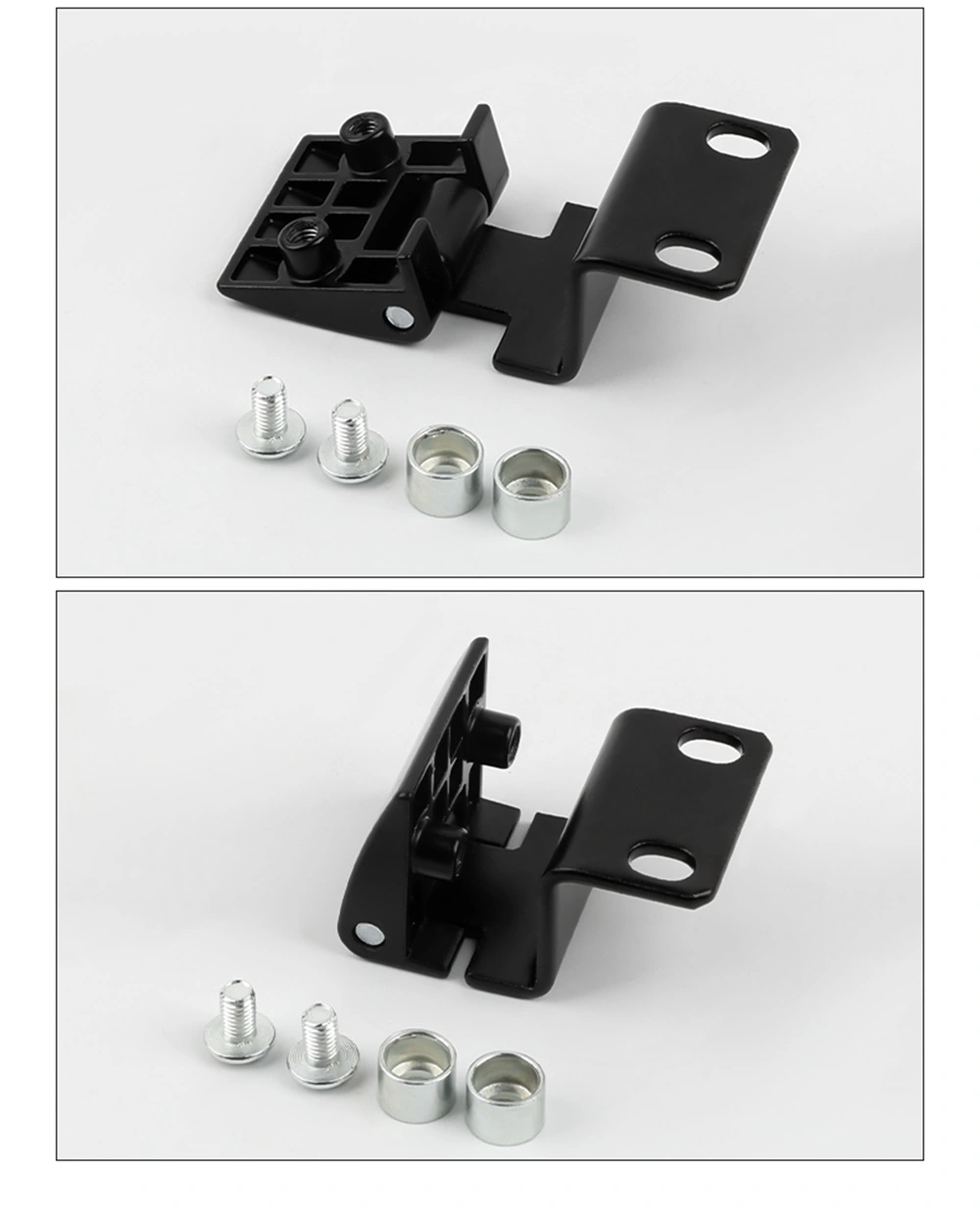

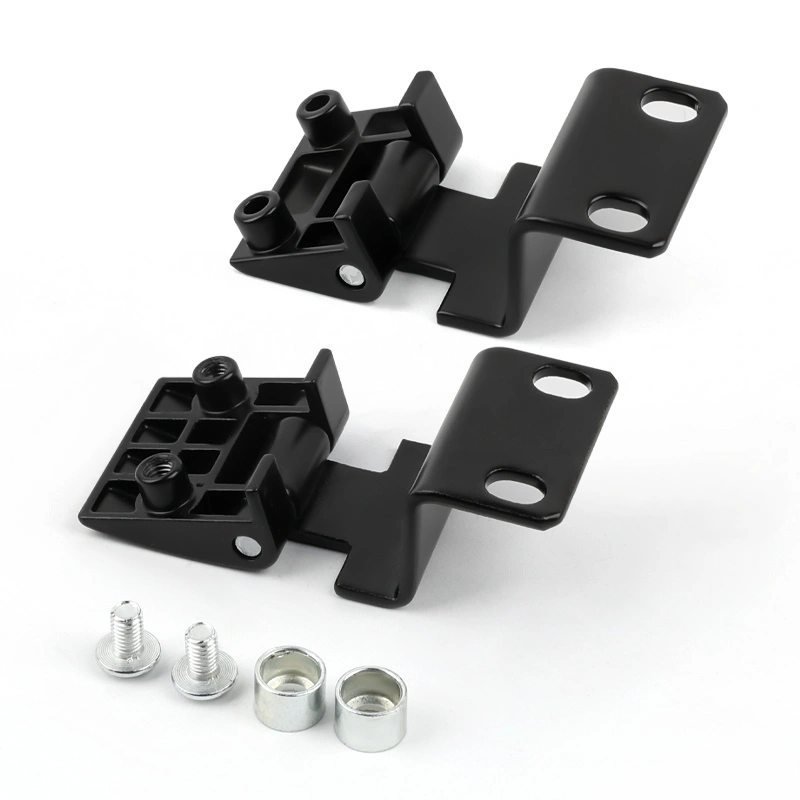

Tüm modeller vidayla monte edilir. Bükülmüş menteşe gövdesi C kesitli çerçeve dudağının üzerine asılır ve ön montaj plakası kapı paneli yüzeyine vidalanır. Kaynak gerektirmez.

S4: CL803, CL901 ve CL903 serileri arasındaki fark nedir?

Seri, genel boyut, çerçeve derinliği ve montaj plakası konfigürasyonu açısından farklılık gösterir. CL901 modelleri 39,5 mm toplam yüksekliğiyle en uzun modellerdir; CL803 modelleri daha kompakttır; CL903 modelleri, 73,8 mm'lik genişletilmiş model de dahil olmak üzere en geniş taban genişliği aralığını kapsar. Özel çerçeve profilinize ve kapı paneli boyutlarınıza göre seçim yapın.

S5: CL233'ü diğer serilerden farklı kılan nedir?

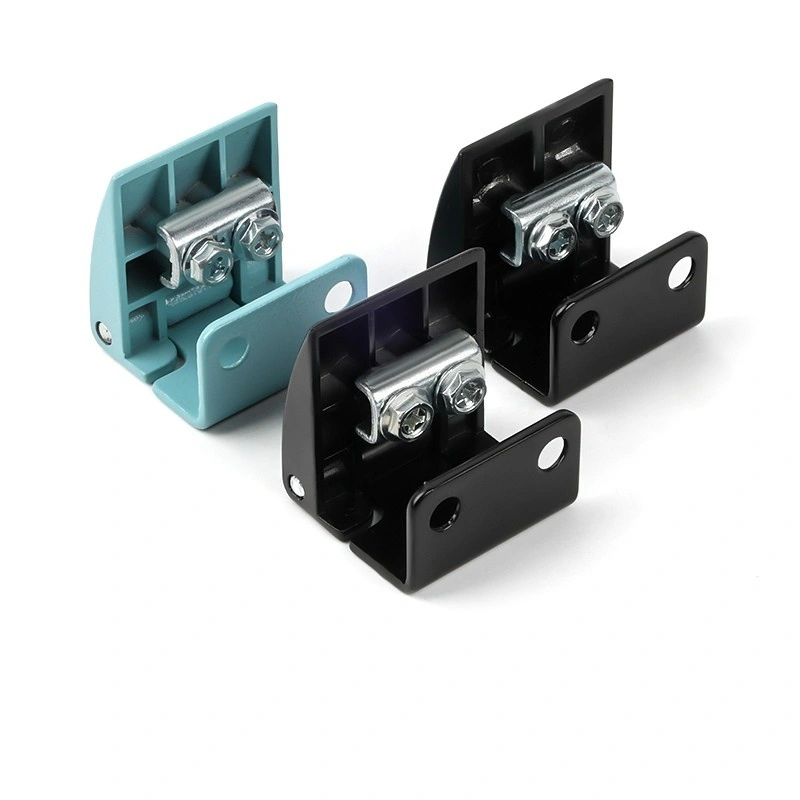

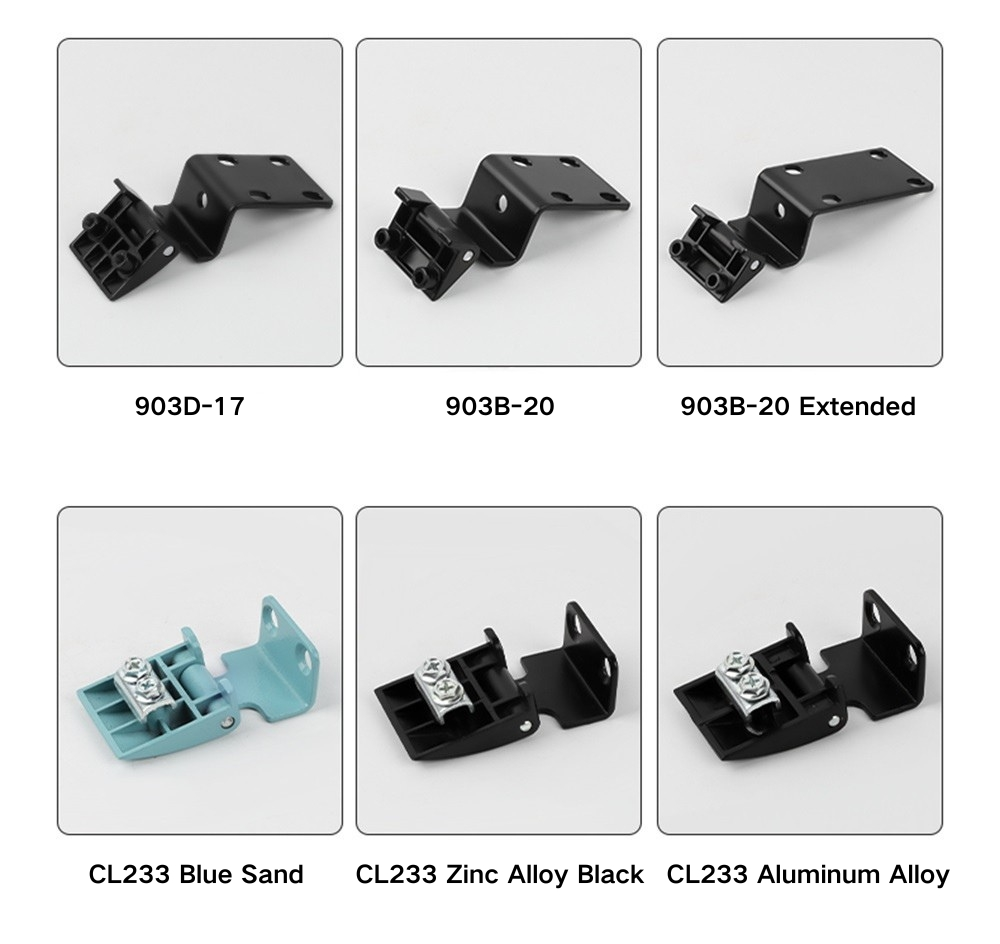

CL233'ün siyah çinko alaşımı, kum mavisi çinko alaşımı ve alüminyum alaşımı olmak üzere üç çeşidi mevcuttur; bu da onu serideki renk seçeneği ve hafif malzeme alternatifi olan tek model yapar. Ön plaka boyutları (39 × 20 mm) CL803A-25'e benzer.

S6: Dolabım için doğru modeli nasıl seçerim?

Seçim, dolap çerçeve profil derinliğinize, kapı paneli kalınlığınıza ve montaj plakası tercihinize bağlıdır. Sayı sonekleri (-17, -20, -25) ve harf sonekleri (A, B, D, CB, CD) model tanımının bir parçasıdır. Her modelin boyut çizimlerine bakın veya öneri için çerçeve özelliklerinizle birlikte Yitai Lock ile iletişime geçin.

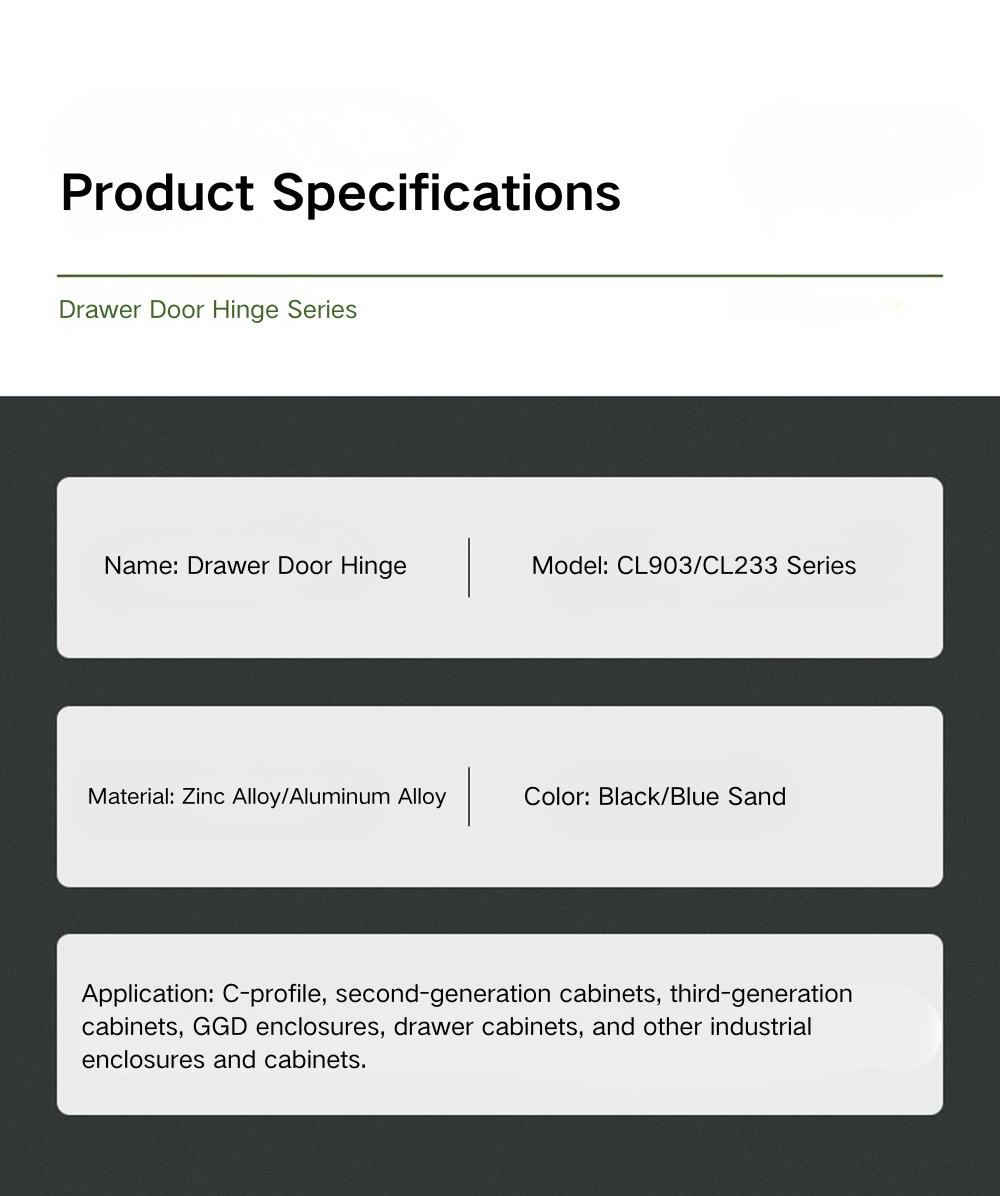

S7: Menteşeler hangi malzemeden yapılmıştır?

Çoğu model siyah çinko alaşımıdır. CL233 ayrıca kum mavisi çinko alaşımı ve alüminyum alaşımı olarak da mevcuttur. Çinko alaşımlı yapı, basınçlı dökümden iyi boyutsal tutarlılık sağlar ve standart iç mekan endüstriyel kabin ortamlarının üstesinden gelir.

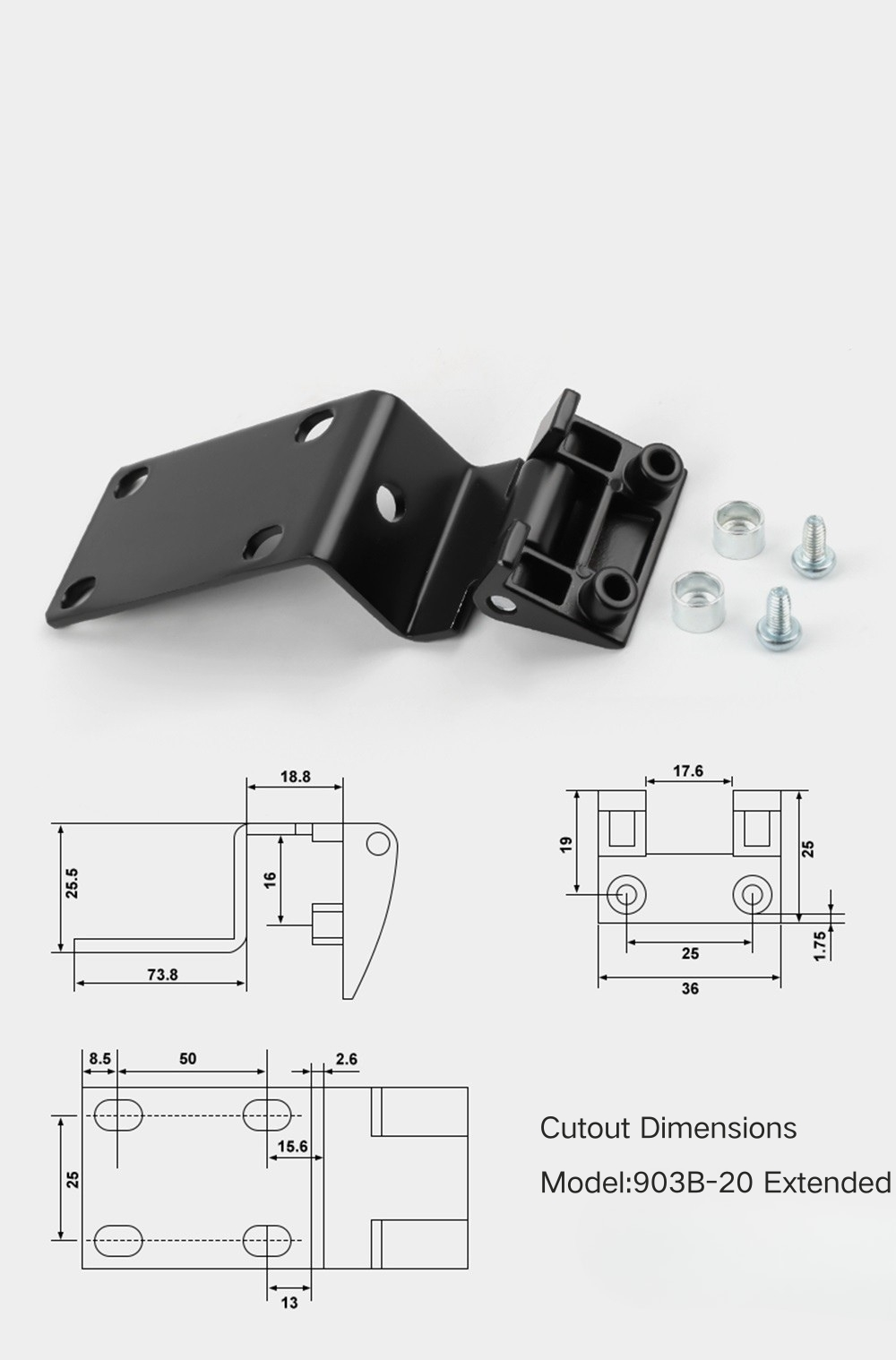

S8: CL903B-20 Extended daha derin çerçeve profilleri için uygun mudur?

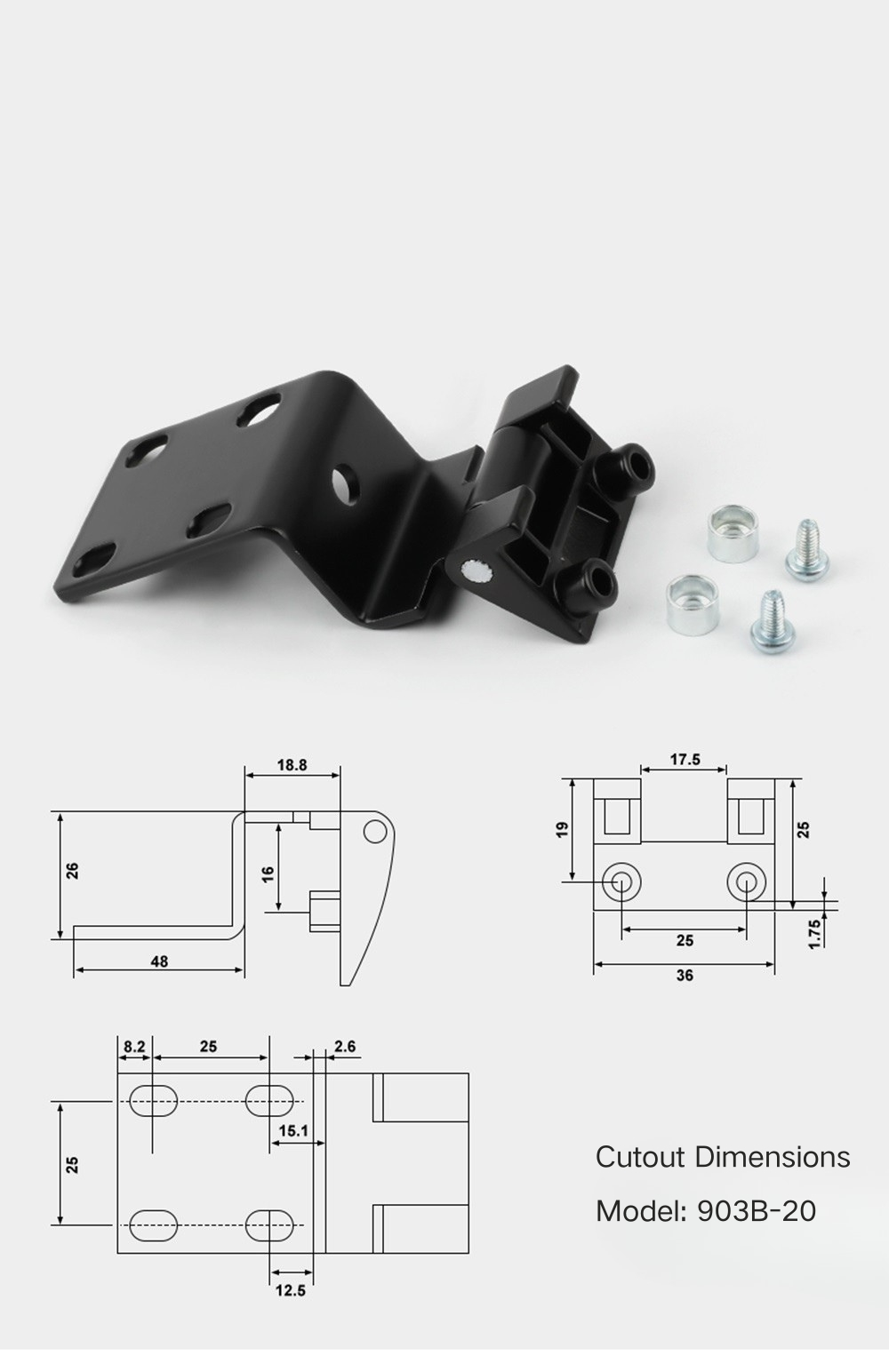

Evet — CL903B-20 Extended'ın taban genişliği 73,8 mm'dir; bu, 48 mm'lik standart CL903B-20'den önemli ölçüde daha geniştir. Dolap çerçeve profilinin daha derin bir C kesitli kanalı köprülemek için daha uzun bir menteşe tabanı gerektirdiği durumlarda doğru seçimdir.
