Tamamen Gizli Paslanmaz Çelik Menteşe

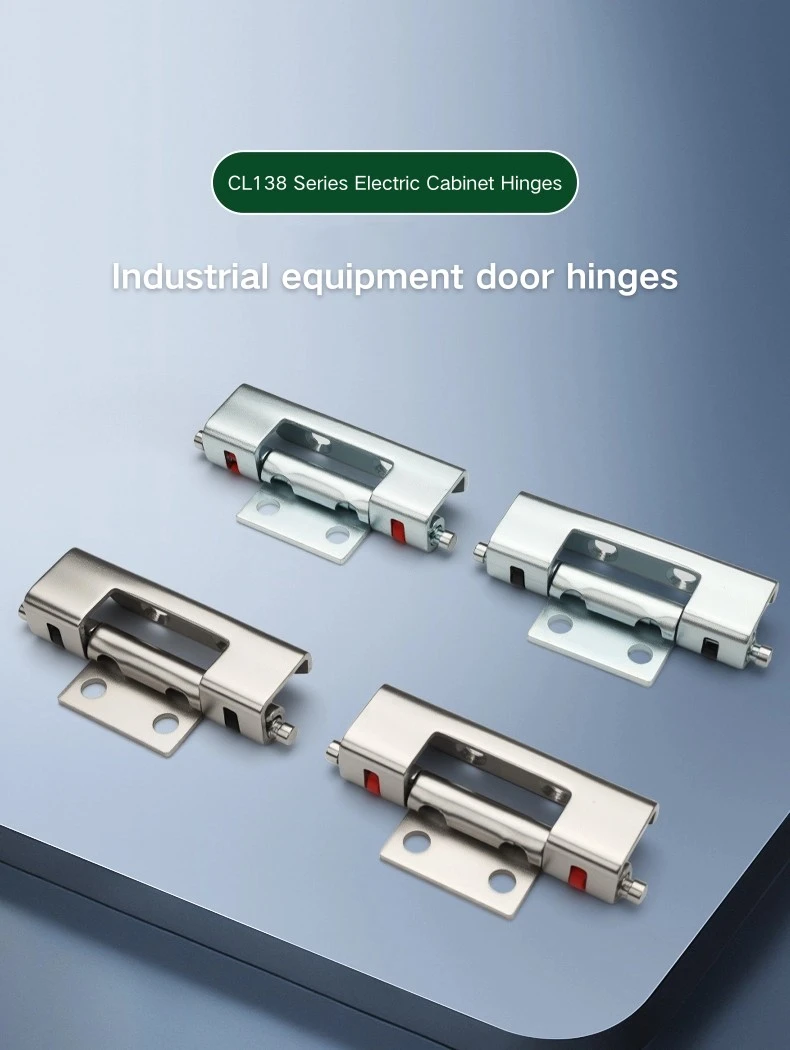

Yitai Lock'tan toptan gizli dolap menteşeleri tedarik edenler için Tamamen Gizli Paslanmaz Çelik Menteşe CL138, iki malzeme ve iki kelepçe renginde dört çeşidi kapsar. Paslanmaz çelik versiyonlar nemli veya aşındırıcı ortamlardaki muhafazalar için doğal seçimdir; karbon çeliği seçenekleri ise standart iç mekan dağıtım kabini yapıları için iyi çalışır. Kelepçe rengi - siyah veya kırmızı - işlevsel olmaktan çok görsel bir ayrımdır, bu nedenle buradaki seçim, tercihe veya mevcut kabin donanımının eşleştirilmesine bağlıdır.

Yapı ve Boyutlar

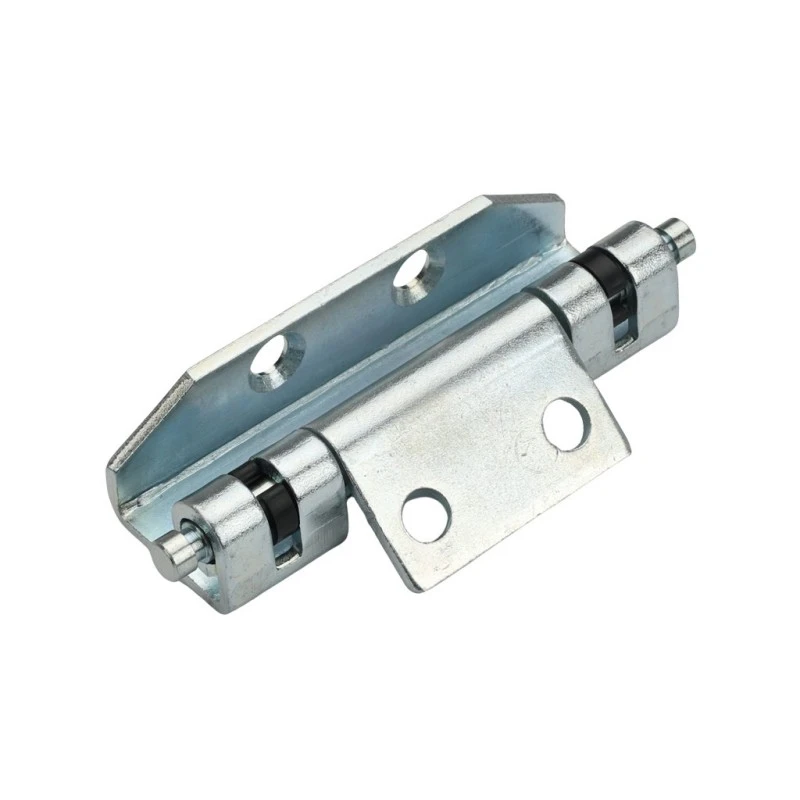

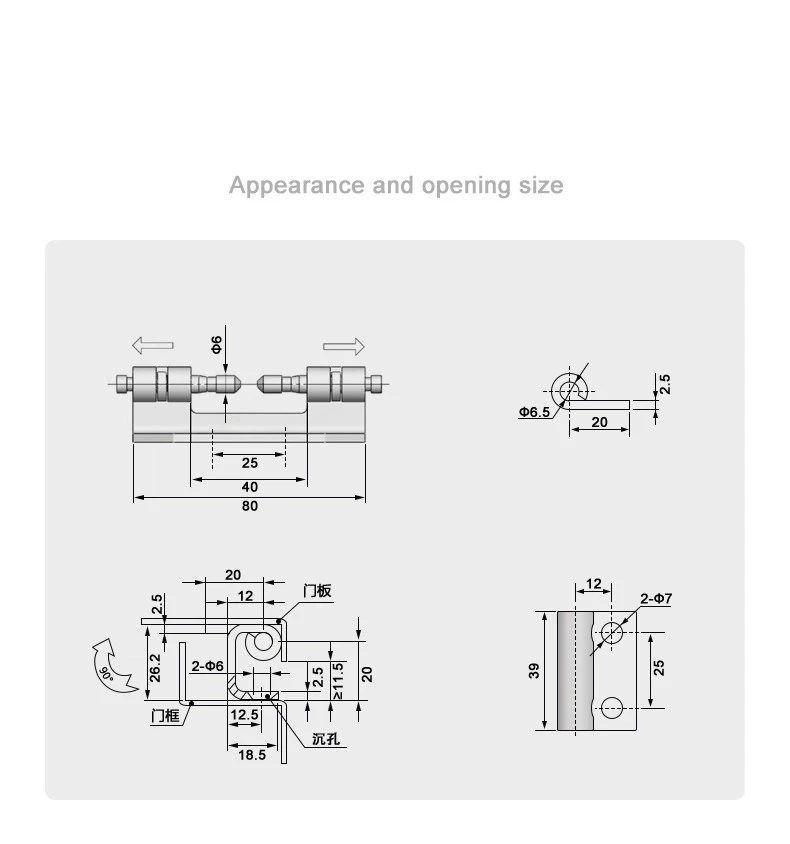

Tamamen Gizli Paslanmaz Çelik Menteşenin toplam uzunluğu 80 mm'dir; menteşe gövdesi 40 mm'dir ve iki silindir ucu arasında 25 mm'lik bir iç açıklığa sahiptir. Namlu çapı Φ6 mm'dir ve iki namlu bölümünün her biri merkez gövdeden dışarı doğru uzanarak menteşeye karakteristik dambıl profilini verir. Kelepçe düzeneği namlu uçlarında bulunur ve menteşenin kapı çerçevesi kanalına geçmesini sağlayan şeydir.

Tamamen Gizli Paslanmaz Çelik Menteşenin montaj plakası 39 mm yüksekliğinde ve 25 mm genişliğindedir ve kenardan 12 mm aralıklı iki adet Φ7 mm montaj deliği vardır. Çerçeve tarafı, 12,5 mm taban, iki adet Φ6 mm namlu deliği ve ≥11,5 mm havşa girintisi ile toplam 18,5 mm derinlik gösterir. Φ6,5 mm kelepçe pimi, 20 mm bağlantı uzunluğuna sahip yaprak yüzeyinden 2,5 mm gururla oturur.

Kurulum ve Montaj

Tamamen Gizli Paslanmaz Çelik Menteşe kaynakla monte edilir; montaj plakası kapı paneline kaynaklanır ve menteşe gövdesi montaj sırasında çerçeve kanalına geçer. 90° açılma, kapının kabin yüzeyinden dik açıya doğru açılacağı anlamına gelir; bu, çoğu dağıtım ve kontrol kabini konfigürasyonu için standart erişim gereksinimlerini karşılar.

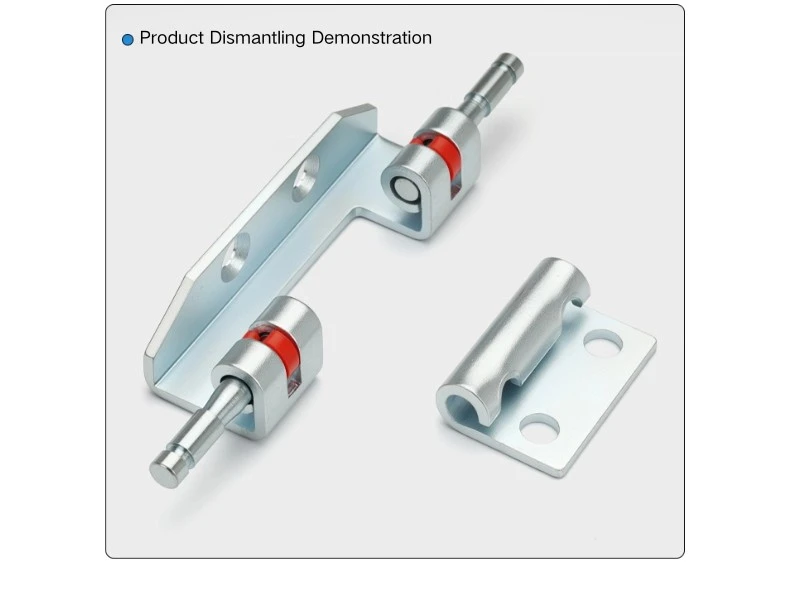

Kaynak yapıldıktan sonra Tamamen Gizli Paslanmaz Çelik Menteşe, çerçeve profilinin içine girintili olarak oturur, böylece namlu ve kelepçe düzeneği dışarıdan gizlenir. Her bir namlu ucundaki kelepçe mekanizması, menteşeyi çerçeve kanalına kilitler ve gerektiğinde kapının çıkarılması için serbest bırakılabilir. Bu gizli bağlantı aynı zamanda menteşeyi, kanal geometrisinin bu tür gömme menteşe montajına uygun olduğu Rittal dolap çerçeve sistemleriyle uyumlu kılan şeydir.

Malzeme ve Kelepçe Seçenekleri

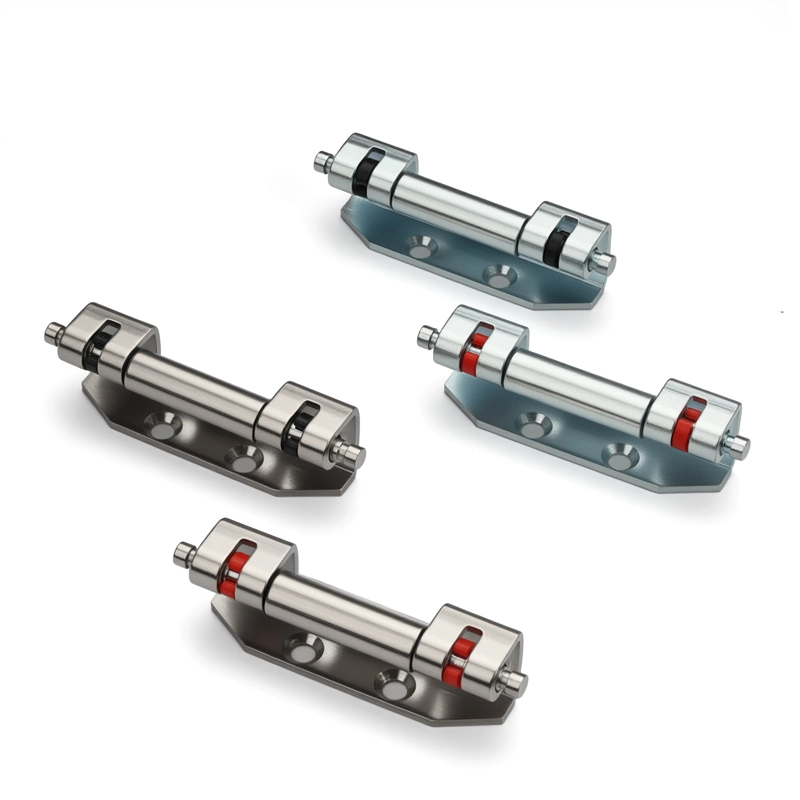

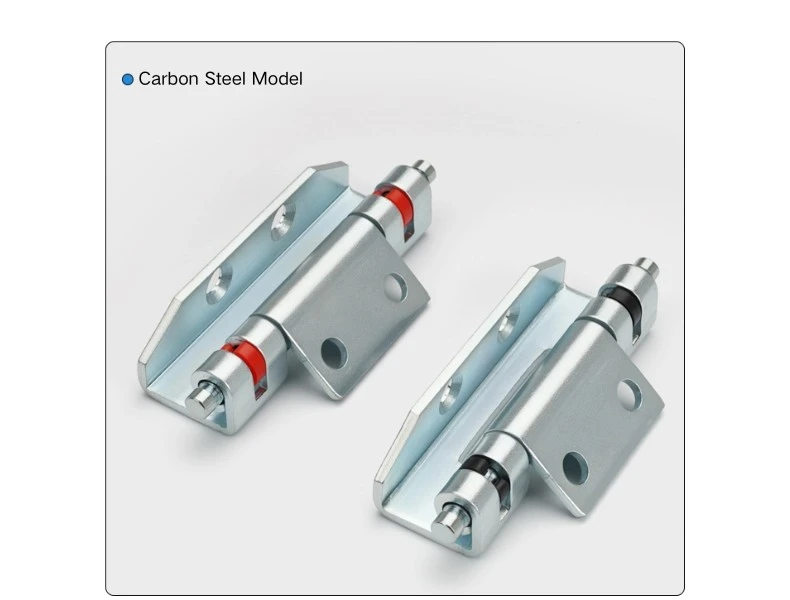

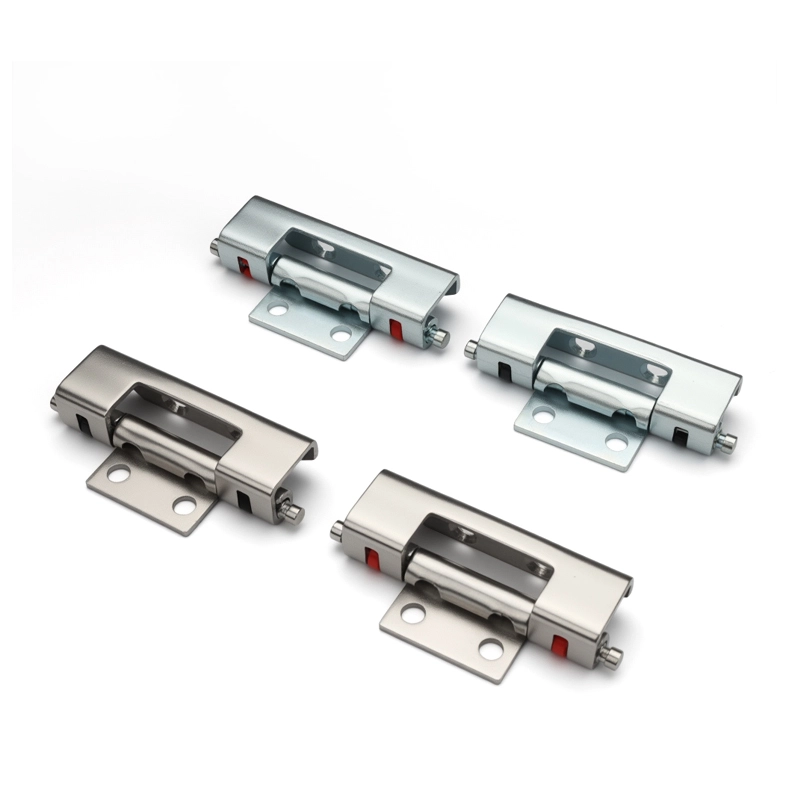

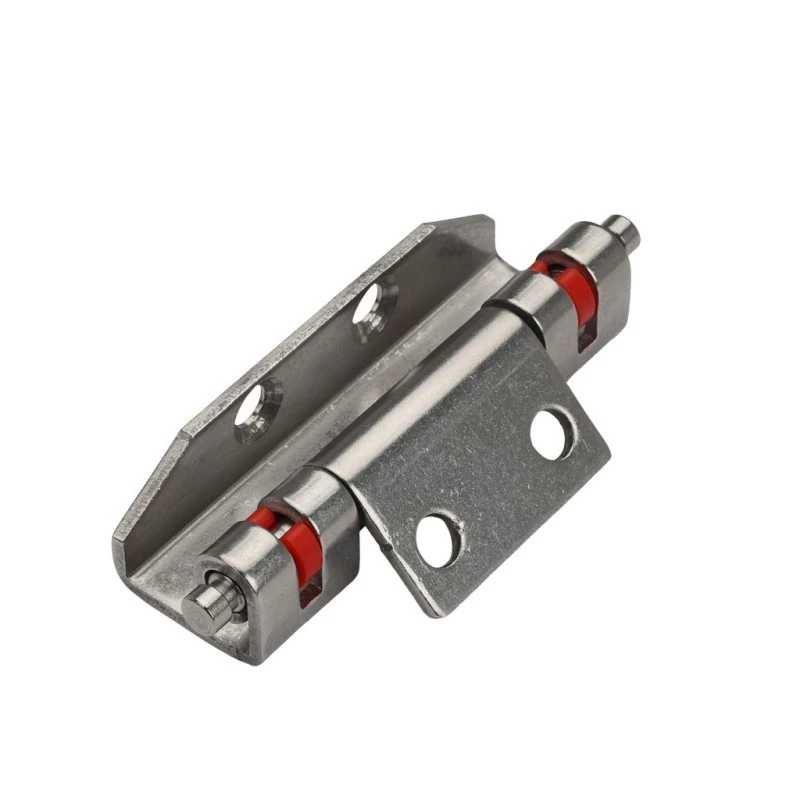

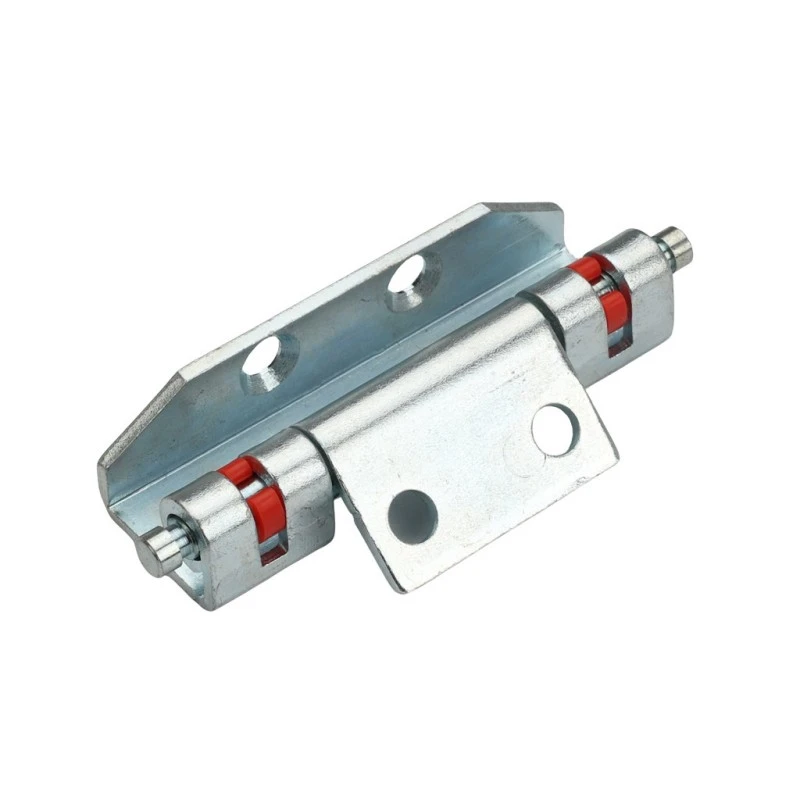

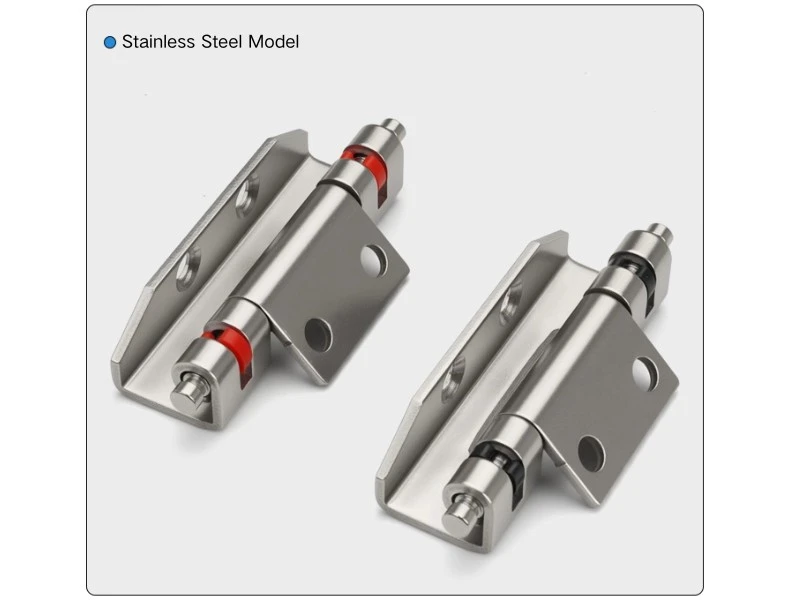

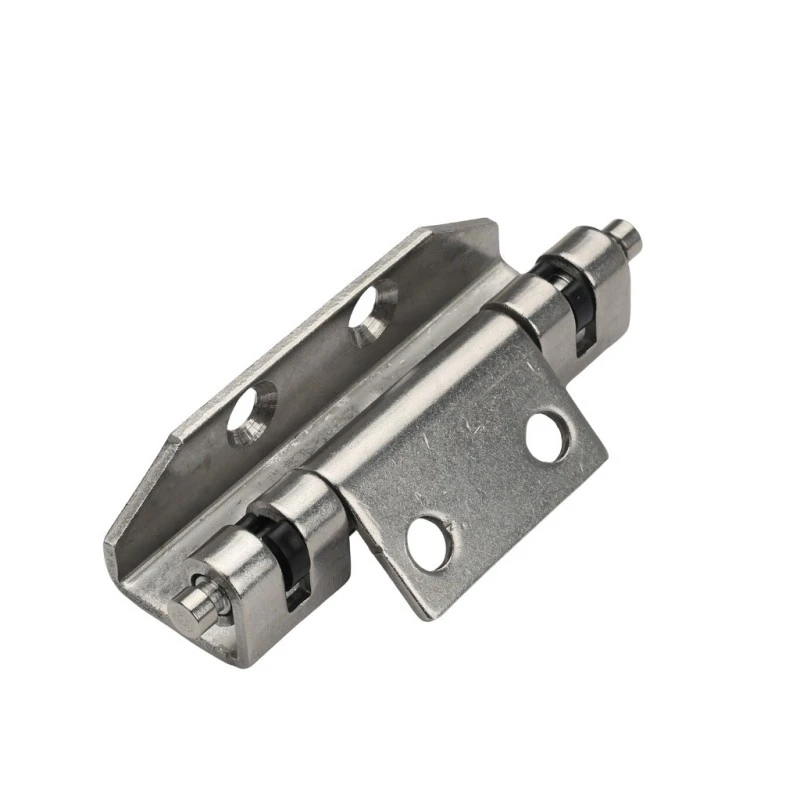

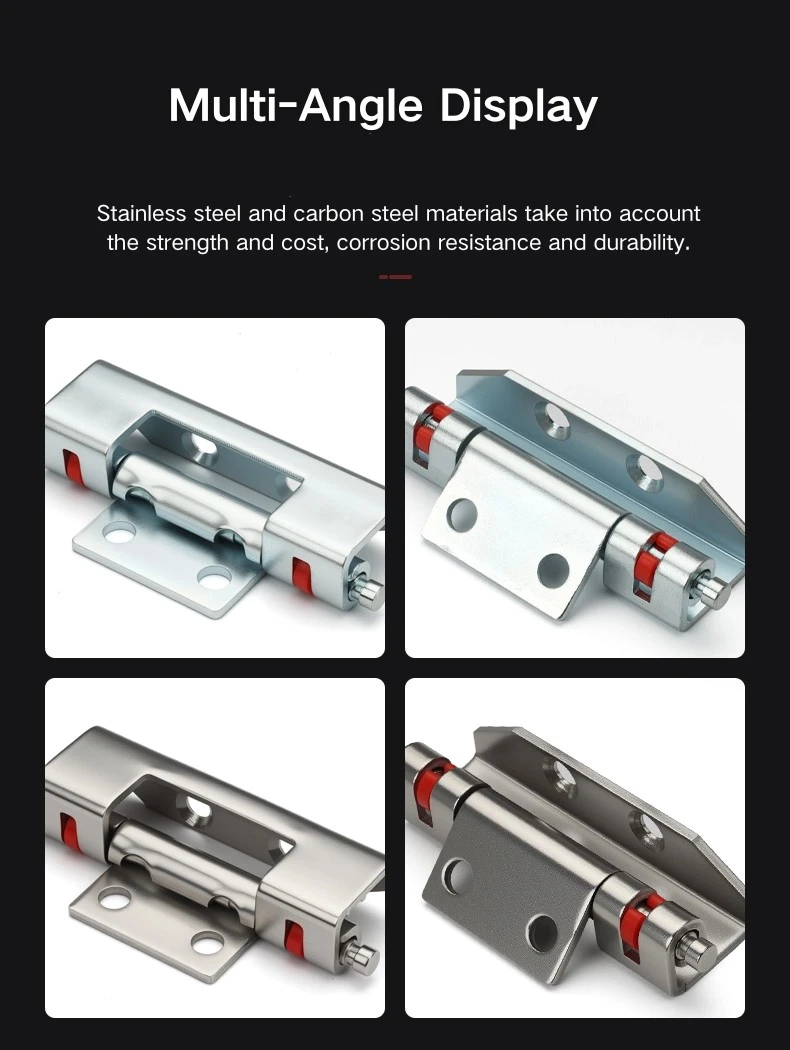

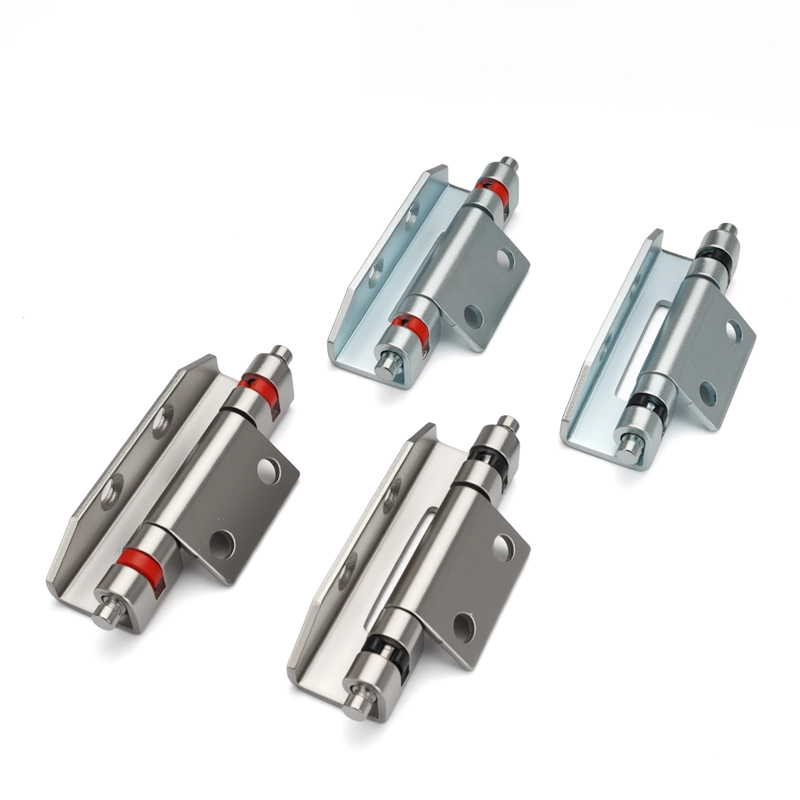

Tamamen Gizli Paslanmaz Çelik Menteşe, karbon çeliği ve paslanmaz çelik olarak mevcuttur; her iki malzemede de siyah veya kırmızı kelepçe rengi vardır; toplamda dört model. Paslanmaz çelik versiyonu, nemli alanlardaki muhafazalar, dış mekan kurulumları veya korozyon direncinin zamanla önemli olduğu ortamlar için daha uygundur. Karbon çeliği, kaplama gereksinimlerinin daha standart olduğu kuru iç mekan kabini uygulamalarına uygundur.

Tamamen Gizli Paslanmaz Çelik Menteşe üzerindeki kelepçe rengi (siyah veya kırmızı), ikisi arasında malzeme veya yük kapasitesi açısından hiçbir fark olmayan, kozmetik bir farklılıktır. Kırmızı kelepçeler bazen belirli kabin hatlarında görsel bir gösterge olarak veya çok kapılı muhafazalarda menteşe konumlarını ayırt etmek için kullanılır; siyah kelepçeler daha yaygın varsayılandır. Her iki durumda da performans aynıdır.

Uygulama Senaryoları

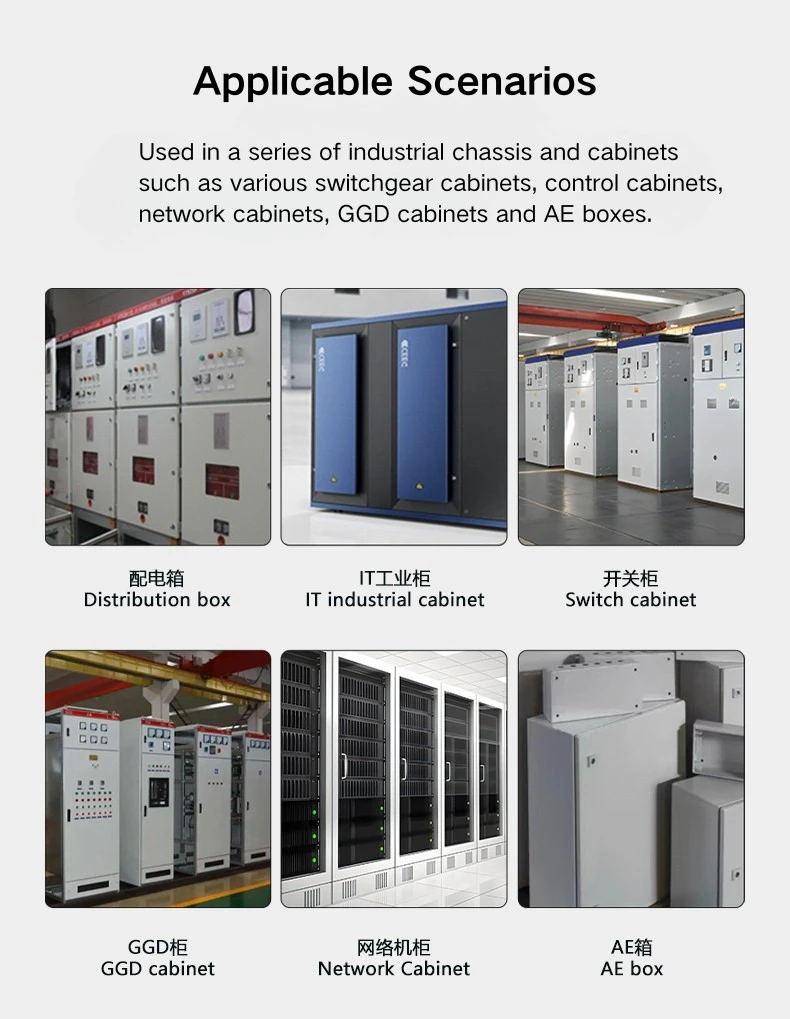

Tamamen Gizli Paslanmaz Çelik Menteşe, dağıtım kabinlerinde, kontrol ekipmanı muhafazalarında ve gömme, donanımsız bir kapı dış cephesinin gerekli olduğu şalt panellerinde kullanılır. Tamamen gizlenmiş profil, kapı kapalıyken menteşeyi görüş alanından uzak tutar; bu, açıkta kalan menteşe donanımının yerinde görünmeyeceği görünür konumlara (sunucu odaları, kontrol odaları veya kamu hizmet alanları) monte edilen dolaplara uygundur.

Rittal dolap çerçeveleriyle uyumluluk, Tamamen Gizli Paslanmaz Çelik Menteşeyi, halihazırda bu çerçeve sistemiyle çalışan üreticiler veya entegratörler için kolay bir uğrak seçeneği haline getiriyor. Paslanmaz çelik çeşidi, dış mekan veya yüksek nemli muhafazaların korozyon gereksinimlerini karşılar ve karbon çeliği seçeneği, hem maliyet hem de çevre koşullarının makul olduğu standart iç mekan dağıtım kabini yapılarının büyük kısmını kapsar.

SSS

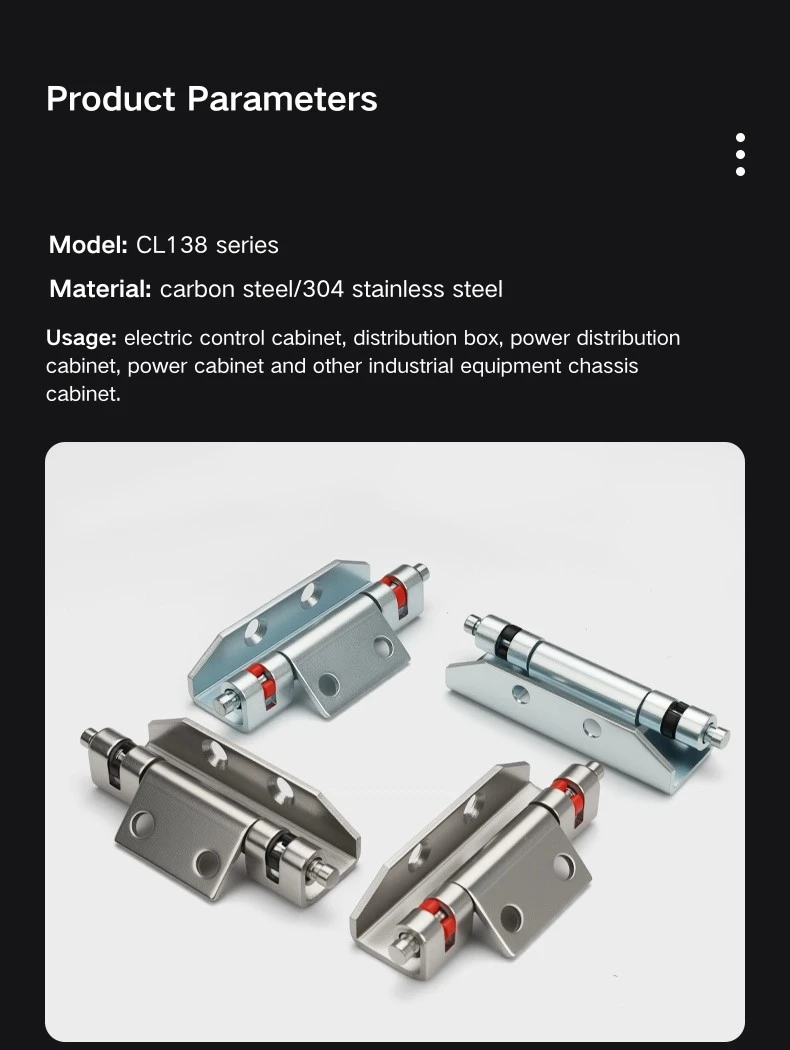

S1: CL138 için hangi modeller mevcut?

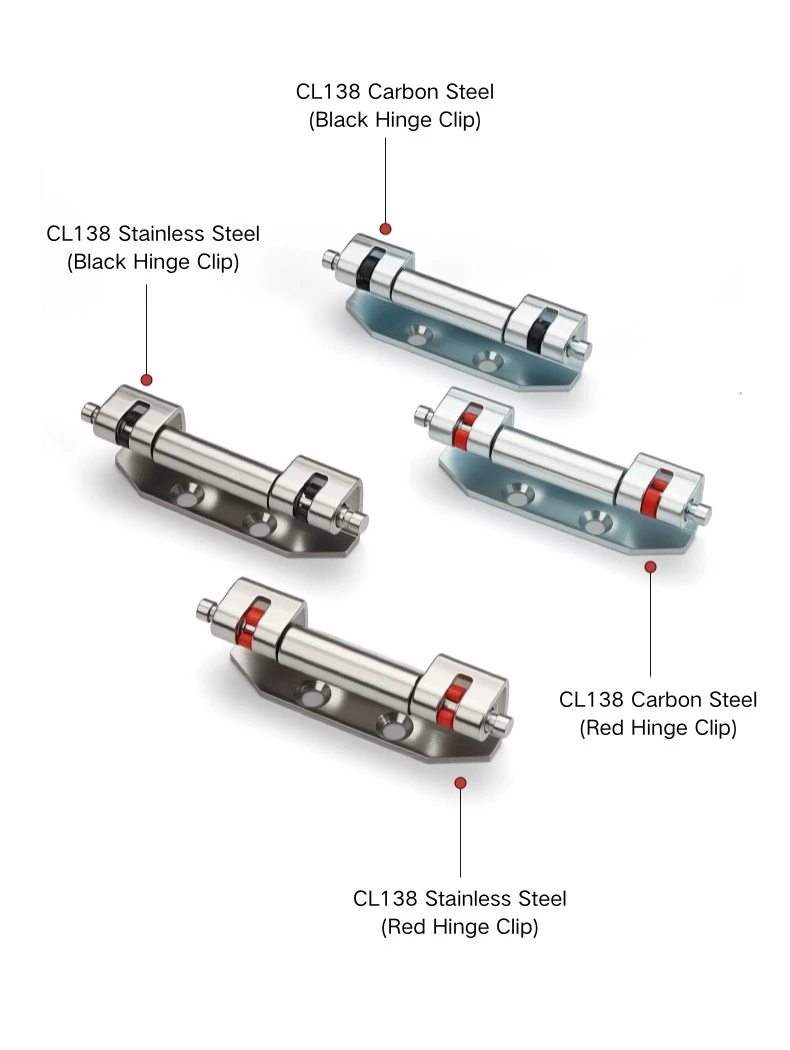

CL138'in dört çeşidi mevcuttur: siyah kelepçeli karbon çeliği, kırmızı kelepçeli karbon çeliği, siyah kelepçeli paslanmaz çelik ve kırmızı kelepçeli paslanmaz çelik. Kelepçe rengi yalnızca kozmetiktir; siyah ile kırmızı arasında işlevsel bir fark yoktur.

S2: CL138'in açılma açısı nedir?

CL138 gizli menteşe 90°'ye kadar açılır ve bu, dağıtım kabini ve kontrol muhafazası kapıları için standart erişim gereksinimlerini karşılar.

S3: CL138 nasıl kurulur?

CL138 kaynaklanmıştır; montaj plakası, kabin imalatı sırasında kapı paneline kaynaklanmıştır ve menteşe gövdesi çerçeve kanalına geçmiştir. Bu model için vidalı montaj seçeneği yoktur.

S4: CL138, Rittal dolaplarıyla uyumlu mu?

Evet, CL138 gizli menteşe Rittal dolap çerçeveleriyle uyumludur. Menteşe kanalı bağlantı geometrisi Rittal çerçeve profiline uygundur.

S5: Kelepçe renkleri neyi gösteriyor?

Siyah ve kırmızı kelepçeler yalnızca renk çeşitleridir; malzeme ve yük kapasitesi her ikisi için de aynıdır. Kırmızı bazen menteşe konumlarını veya dolap hatlarını ayırt etmek için görsel bir gösterge olarak kullanılır; siyah daha yaygın varsayılan seçimdir.

S6: Dış mekan muhafazaları için hangi malzemeyi seçmeliyim?

CL138'in paslanmaz çelik versiyonu, dış mekan muhafazaları, nemli ortamlar veya korozyon direncinin uzun vadeli bir gereklilik olduğu kurulumlar için doğru seçimdir. Karbon çeliği standart iç mekan dağıtım kabini uygulamalarına uygundur.
