Saplamalı Gizli Menteşe

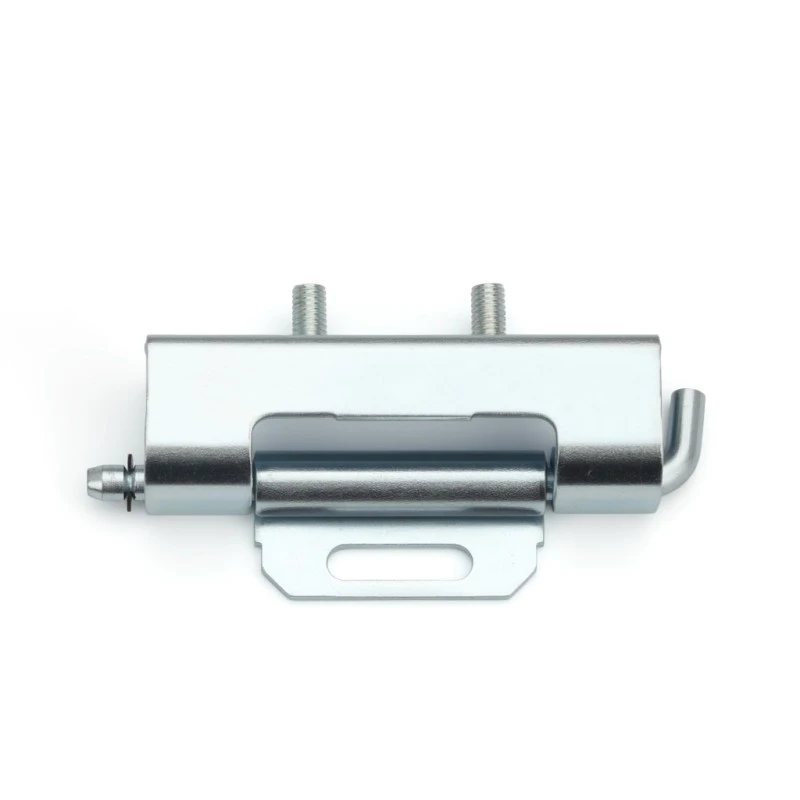

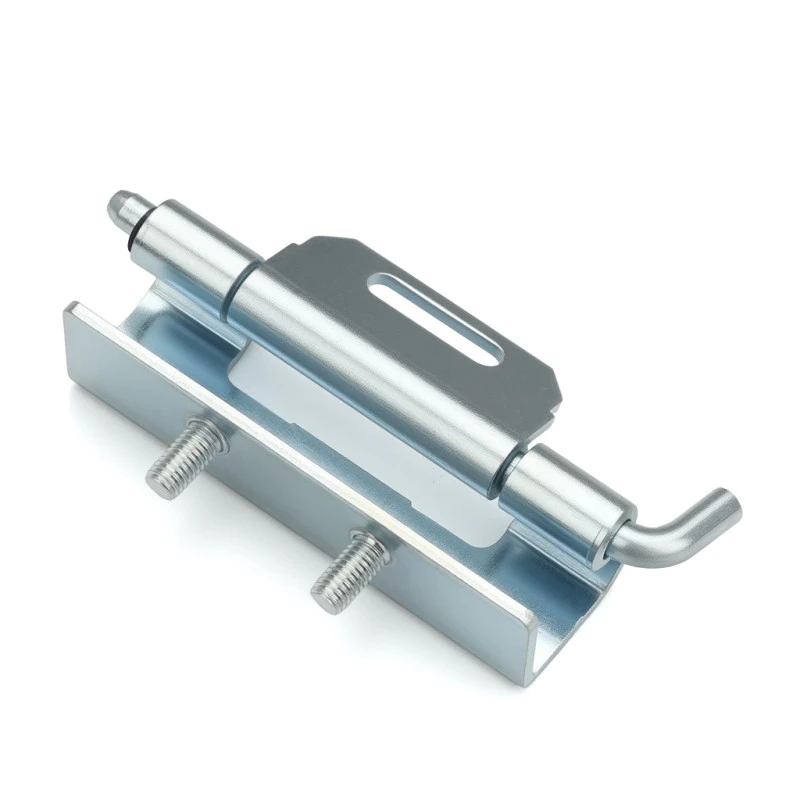

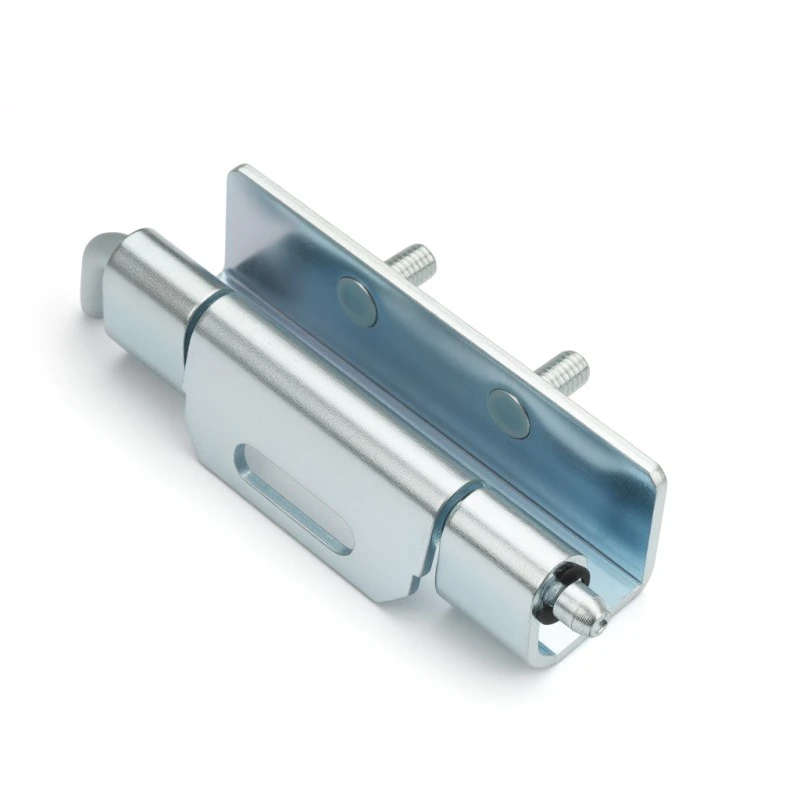

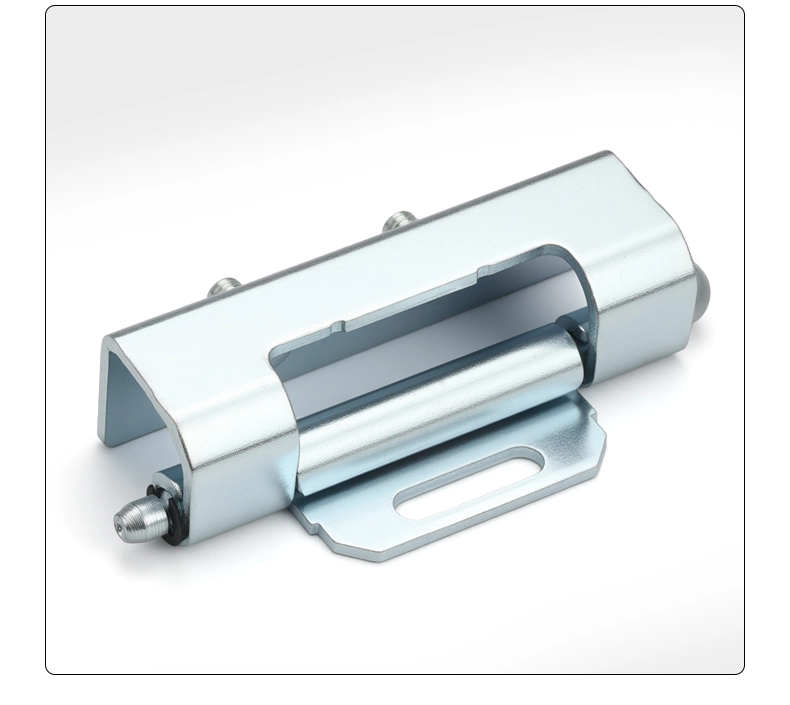

Yitai Lock'tan çıkarılabilir mahfaza menteşeleri tedarik eden herkes için, CL060 Saplamalı Gizli Menteşe hem kaynak hem de somun montajını gerçekleştirir ve vidalar zaten dahildir. Montaj kanadında 19,8 mm'lik bir yuva vardır, böylece kilitlemeden önce konuma ince ayar yapabilirsiniz; kapının düz bir şekilde asılmasına ihtiyaç duyduğunuzda kullanışlıdır. Toplam uzunluk, 70 mm'lik menteşe gövdesi ve Φ5 mm'lik namluyla birlikte 86 mm'dir.

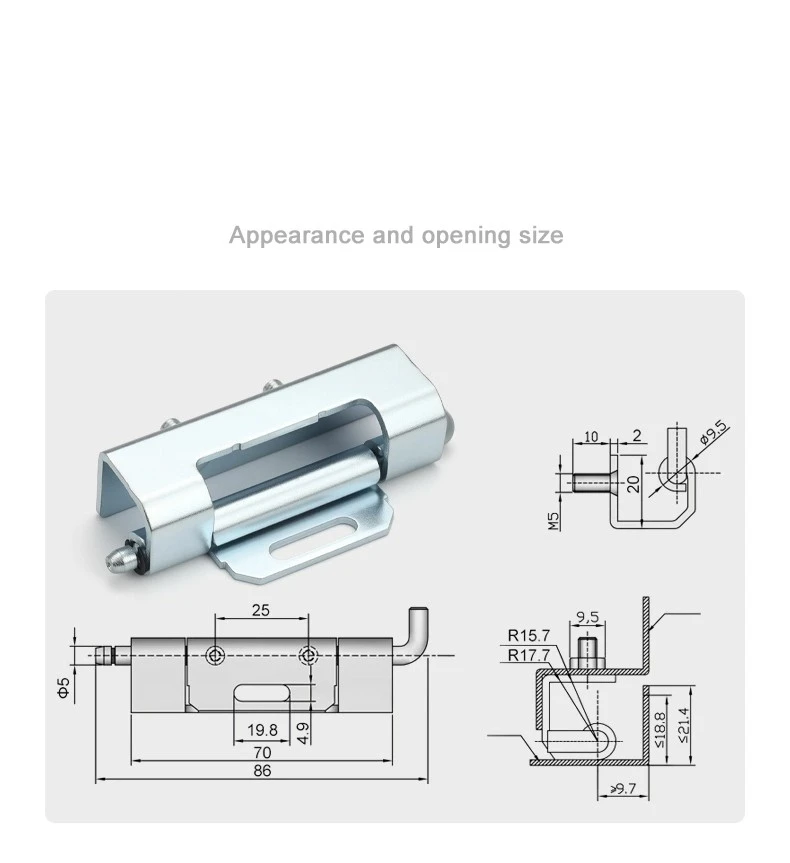

Yapı ve Boyutlar

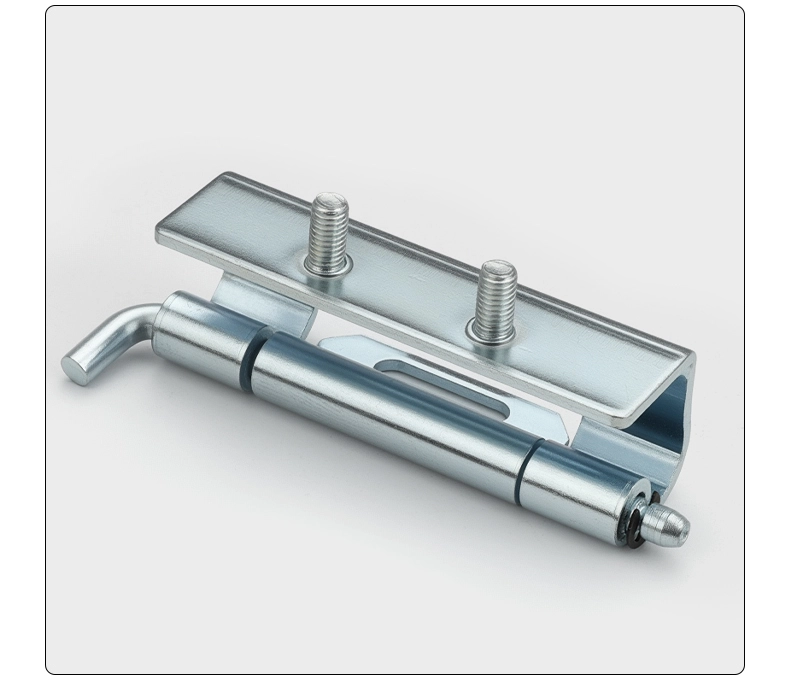

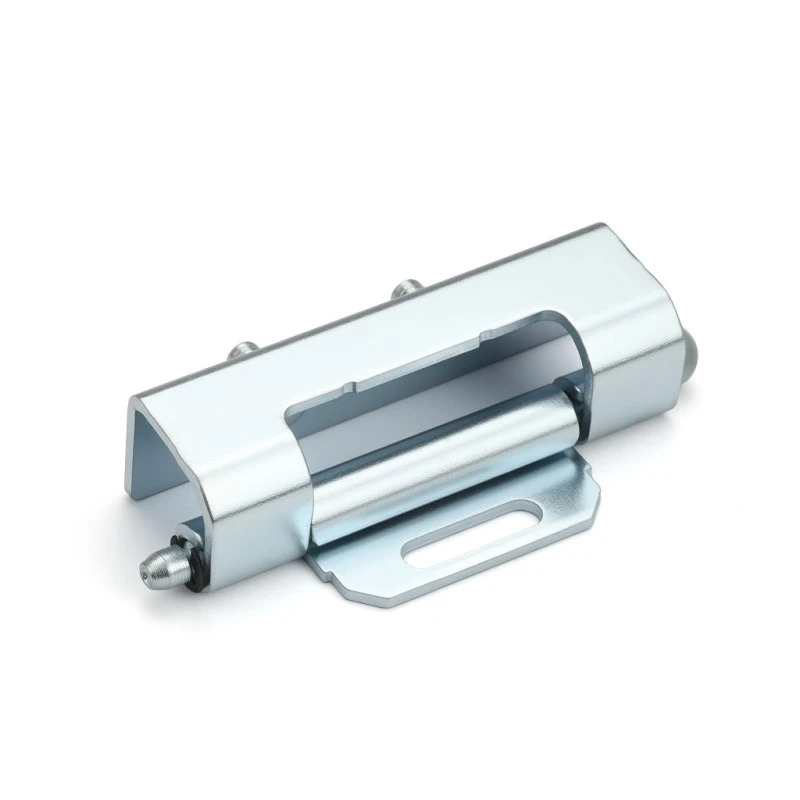

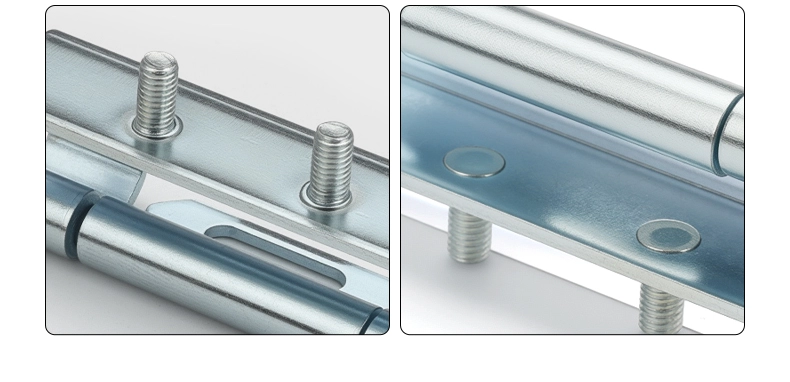

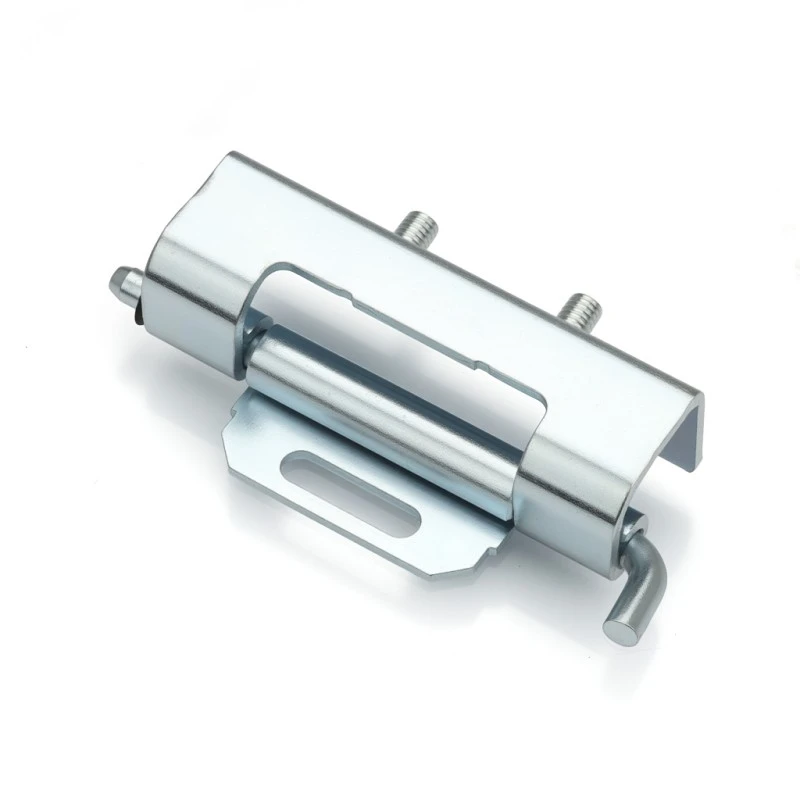

Çivili Gizli Menteşe genel olarak 86 mm uzunluğundadır; ana gövde bunun 70 mm'sini kaplar ve montaj kanadı geri kalanını kaplar. Namlu Φ5 mm'dir ve saplamanın kendisi Φ9,5 mm'lik bir başlığa, 10 mm'lik bir şafta, 2 mm'lik bir omuza ve M5 dişe sahiptir; çerçeve kanal somununa takılması kolaydır.

Çerçeve uyumluluğu açısından Saplamalı Gizli Menteşe, R15,7 ila R17,7 mm iç yarıçapa, ≤18,8 mm kapı paneli açıklık derinliğine, ≤21,4 mm yan erişime ve >9,7 mm çerçeve açıklığına sahip kanallar için tasarlanmıştır. Menteşe gövdesi 22,6 mm genişliğinde ve montaj kanadı 25 mm genişliğindedir; kapı yüzünden dışarı çıkmadan çerçevenin içine temiz bir şekilde oturacak kadar kompakttır.

Kurulum ve Montaj

Saplamalı Gizli Menteşe, kaynak ve somun montajı kombinasyonuyla birlikte kullanılır. Montaj kanadı, imalat sırasında kapı paneline kaynaklanır ve saplamanın ucu, birlikte verilen M5 vidaları kullanarak çerçeve kanalına geçer. Kanattaki 19,8 mm'lik yuva, her şeyi sıkmadan önce menteşe konumunu kaydırmanız için size biraz alan sağlar, bu da montaj sırasında kapı hizalama işlemini çok daha az zahmetli hale getirir.

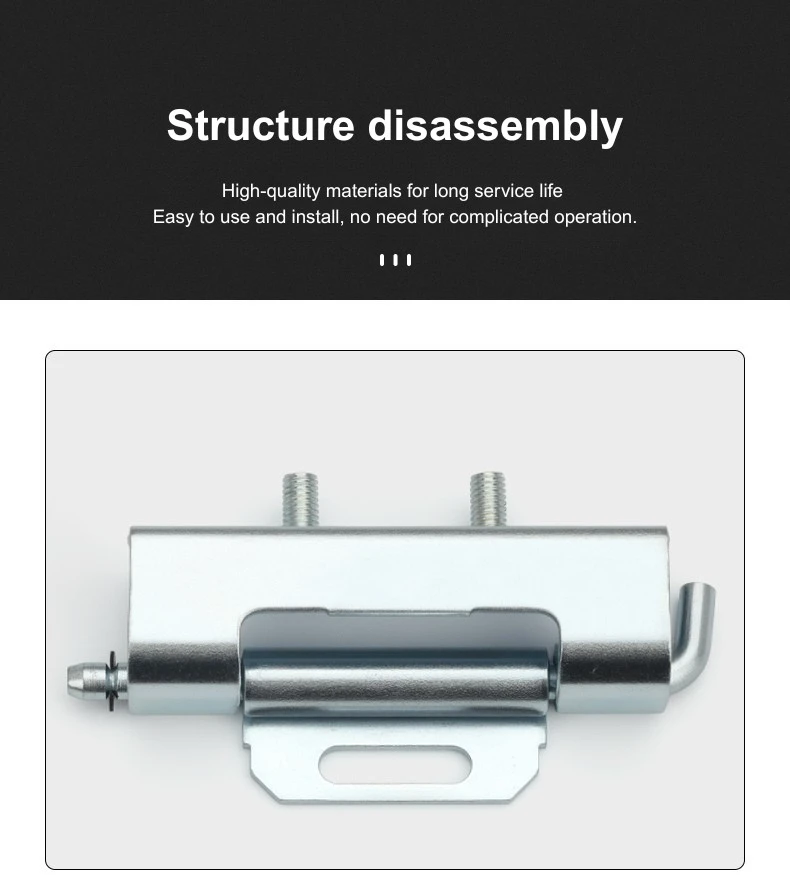

Her şey yerine sabitlendikten sonra, Saplamalı Gizli Menteşe yine de gerektiğinde kapının çıkmasına izin verir; saplamayı çerçeve kanalından ayırmanız yeterlidir ve kapı serbestçe kalkar. Kaynaklı kanat kapı panelinde kalıcı olarak kalır, dolayısıyla kapının sökülmesi menteşe montajını hiçbir şekilde etkilemez. Kablolama veya dahili erişim için kapının çıkarılması gereken dolaplar için kullanışlı bir özelliktir.

Uygulama Senaryoları

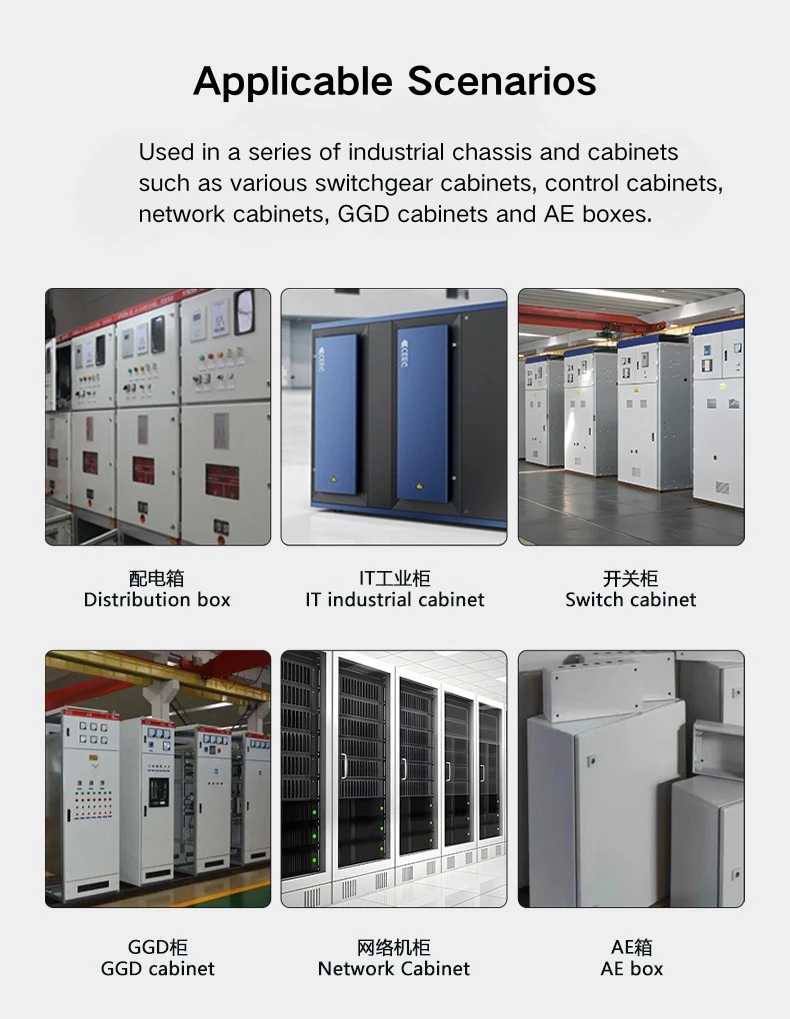

Çivili Gizli Menteşe, çoğunlukla dış cepheyi temiz tutmanın önemli olduğu dağıtım paneli kapılarında, şalt panosu muhafazalarında, ağ kabini kapılarında ve endüstriyel ekipman dolaplarında görülür. Menteşe çerçevenin içine oturduğundan, kapı kapatıldığında dışarıdan hiçbir şey görünmez; çıkıntılı bir namlu veya açıkta kalan bir kanat yoktur.

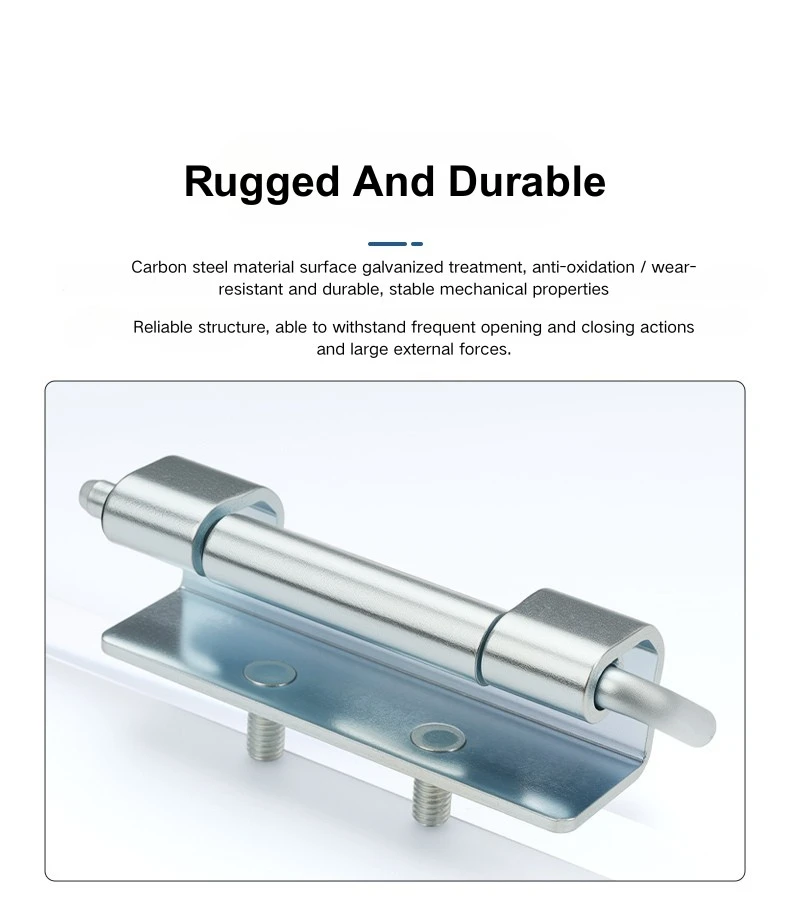

Saplamalı Gizli Menteşenin çıkarılabilir tarafı aynı zamanda atölyede monte edilen ve sahaya gönderilen dolaplar için de kullanışlıdır; taşıma için kapı çıkarılabilir ve dolap yerine yerleştirildikten sonra tekrar açılabilir. Galvanizli karbon çeliği kaplama, standart iç mekan endüstriyel ortamları için uygundur ve 86 mm'lik menteşe, genellikle dağıtım ve şalt panosu muhafazalarında bulacağınız çerçeve kanalı boyutlarına uyar.

SSS

S1: CL060 menteşenin genel boyutu nedir?

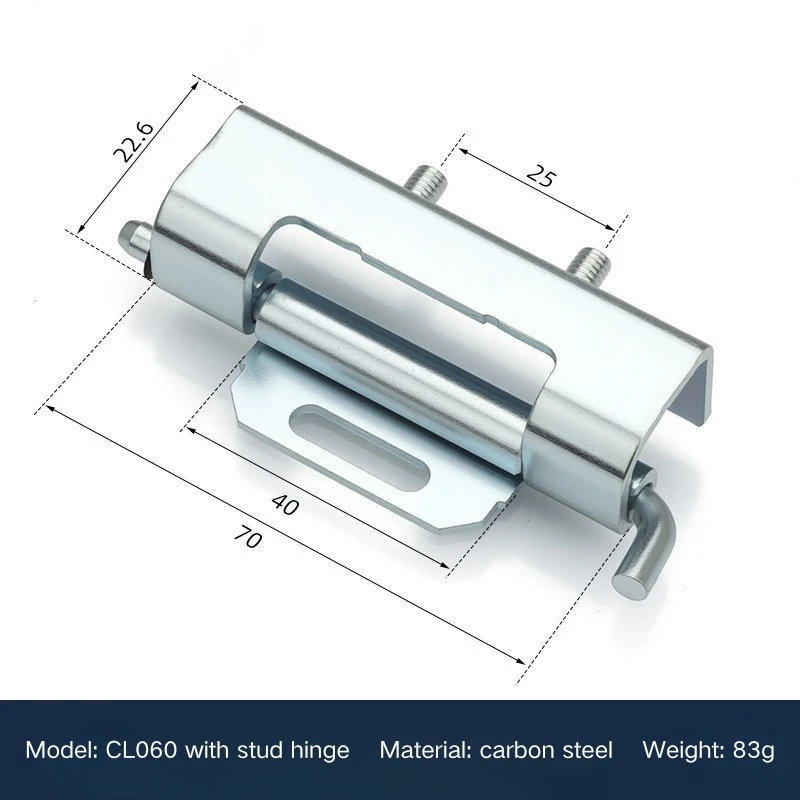

CL060 gizli menteşenin toplam uzunluğu 86 mm, menteşe gövdesi uzunluğu 70 mm ve gövde çapı Φ5 mm'dir. Montaj kanadı 25 mm genişliğinde, menteşe gövdesi ise 22,6 mm genişliğindedir. Toplam ağırlık 83 gramdır.

S2: CL060 hangi malzemeden yapılmıştır?

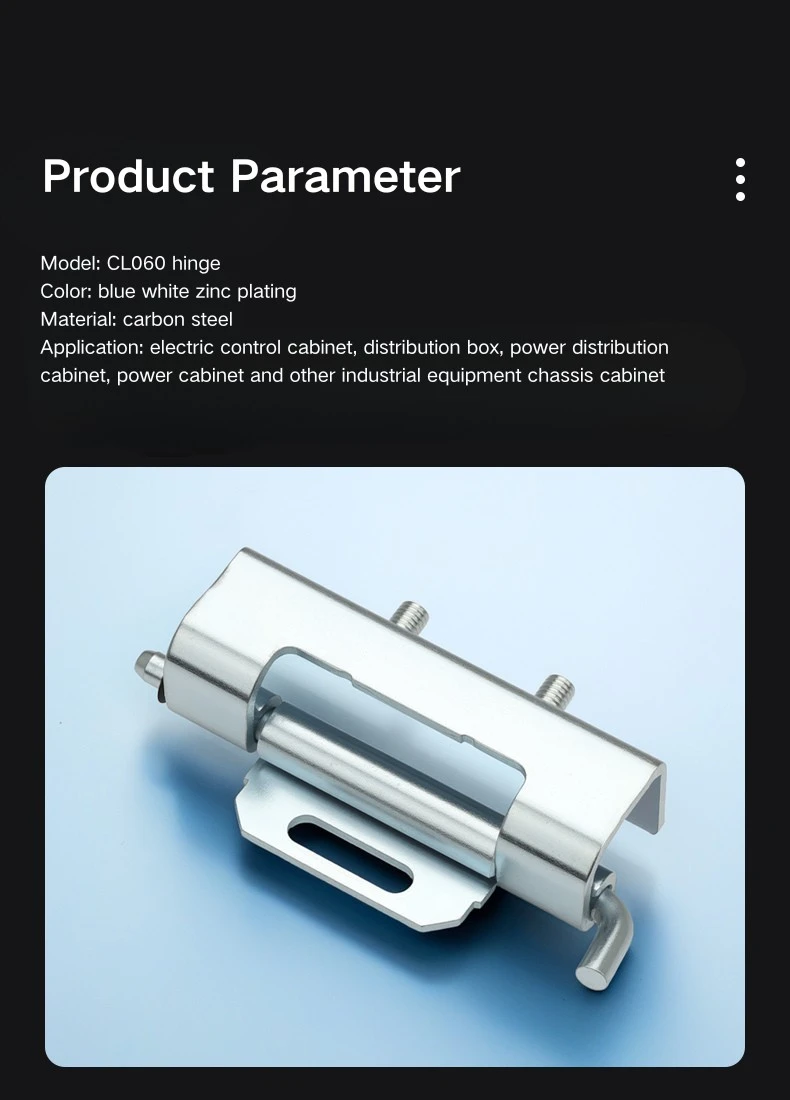

CL060, galvaniz kaplamalı karbon çeliğinden yapılmıştır. Şu anda yalnızca tek bir spesifikasyonda mevcuttur.

S3: CL060 nasıl kurulur?

CL060, kaynak ve somun montajının bir kombinasyonunu kullanır. Montaj kanadı kapı paneline kaynaklanmıştır ve saplama, birlikte verilen M5 vidaları kullanarak çerçeve kanalına geçmektedir. Oluklu montaj deliği, son sabitlemeden önce konumun ayarlanmasına olanak sağlar.

S4: Saplama boyutları nedir?

Saplamanın Φ9,5 mm kafa çapı, 10 mm şaft uzunluğu, 2 mm omuzu vardır ve M5 dişlidir. >9,7 mm açıklığa sahip bir çerçeve kanalına geçer.

S5: CL060 hangi çerçeve kanalı boyutlarına uyar?

CL060 gizli menteşe, iç yarıçapı R15,7 ila R17,7 mm olan bir çerçeve kanalına sığar. Kapı paneli derinlik açıklığı ≤18,8 mm ve toplam yan erişim ≤21,4 mm'dir.

S6: CL060 hangi muhafaza tipleri için uygundur?

CL060, dağıtım paneli kapılarında, şalt donanımı muhafazalarında, endüstriyel ağ dolaplarında ve mekanik ekipman dolabı kapılarında kullanılır; yüzeye monteli bir seçenek yerine gizli, çıkarılabilir bir menteşenin tercih edildiği her yerde.
