90 Derece Dirsek Dolap Menteşesi

Yitai Lock'tan gizli mahfaza menteşeleri tedarik eden alıcılar için, 90 Derece Dirsek Dolap Menteşesi CL275 serisi, üç modeli boyunca iki açılma açısını kapsar — ​​CL275-1'de 120° ve hem CL275-2 hem de CL275-3'te 90°. CL275-2 ve CL275-3 aynı yatay kaplama alanını paylaşır ancak yan boyutları farklıdır; dolayısıyla aralarındaki seçim, muhafazanızın özel kapı paneline ve çerçeve geometrisine bağlıdır. Her üçü de pimi tutmak için Φ4 açık tutma halkasına sahip Φ5 mm'lik bir namlu kullanıyor.

Model Seçenekleri ve Ölçüler

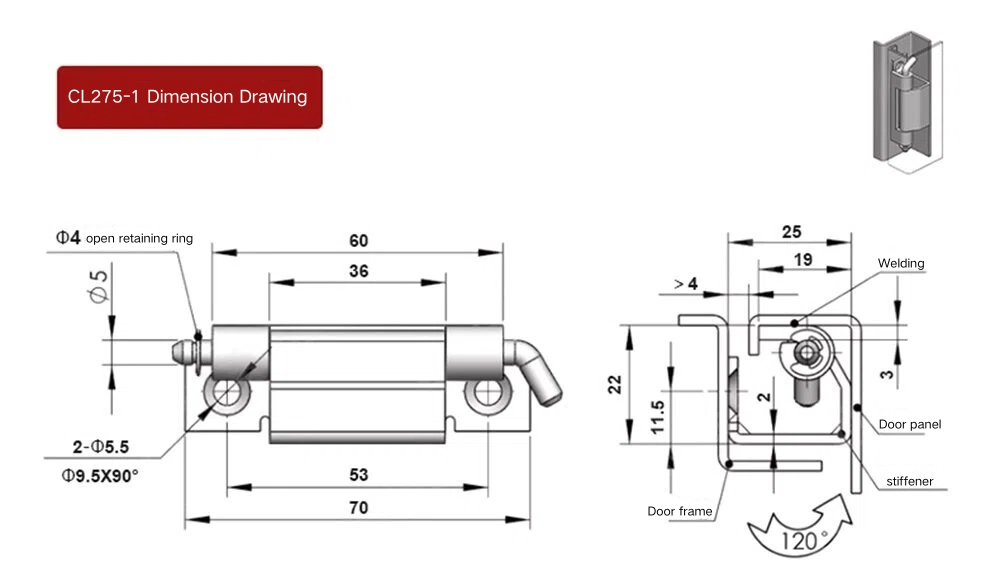

90 Derece Dönüşlü Dolap Menteşesi CL275-1, 70 mm toplam uzunluğu ve 60 mm menteşe gövdesiyle en büyük modeldir. Montaj kanatları arasındaki iç açıklık 53 mm, namlu çapı Φ5 mm ve iki montaj deliği Φ9,5×90° havşa ile Φ5,5 mm'dir. CL275-1, 120°'ye kadar açılabilir, bu da onu daha geniş bir kapı salınımına ihtiyaç duyulan yerlerde doğru seçim haline getirir.

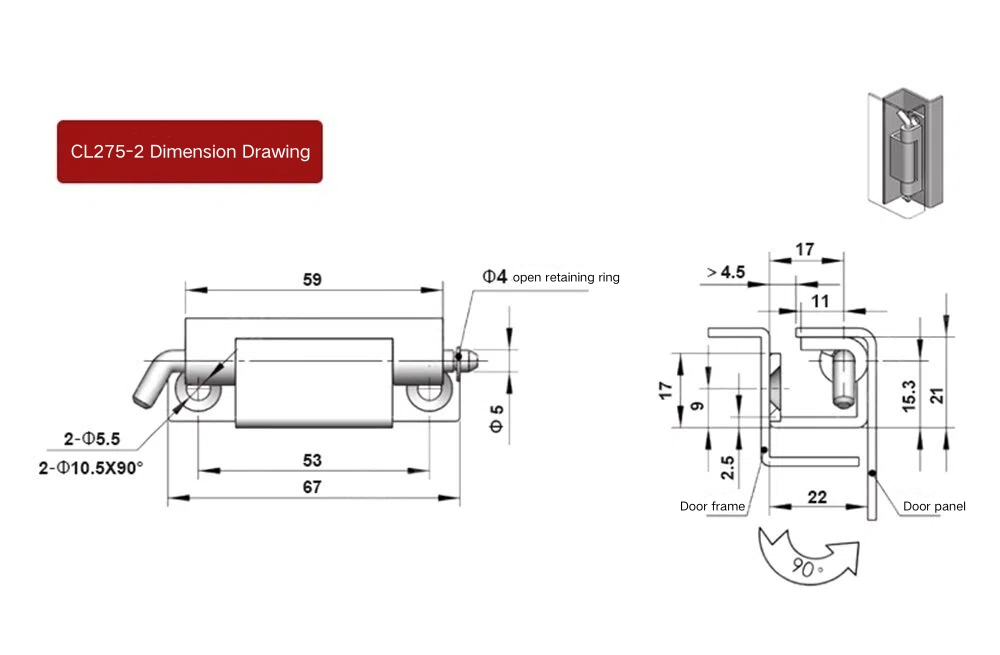

CL275-2 ve CL275-3'ün her ikisi de 90°'ye açılır ve 53 mm'lik bir iç açıklığa ve Φ5 mm namluya sahiptir, ancak genel boyutları ve delik konfigürasyonları bakımından farklılık gösterir. CL275-2, 59 mm'lik bir gövdeyle 67 mm'lik bir toplam uzunluğa sahiptir ve iki adet Φ10,5×90° havşa deliğinin yanı sıra iki adet Φ5,5 mm delik kullanır. CL275-3, 60 mm'lik bir gövdeye ve iki adet Φ5,2 mm montaj deliğiyle birlikte 67 mm'lik toplam uzunluğa sahiptir. CL275-3'ün yan profili de CL275-2'den farklıdır; kapı çerçevesi kavrama derinliği 19,3 mm ve toplam yan yüksekliği 20,2 mm'dir; bu ayrıntılar, 90 Derece Dirsekli Dolap Menteşesini belirli bir çerçeve kanalına takarken önemli olan ayrıntılardır.

Yapı ve Kurulum

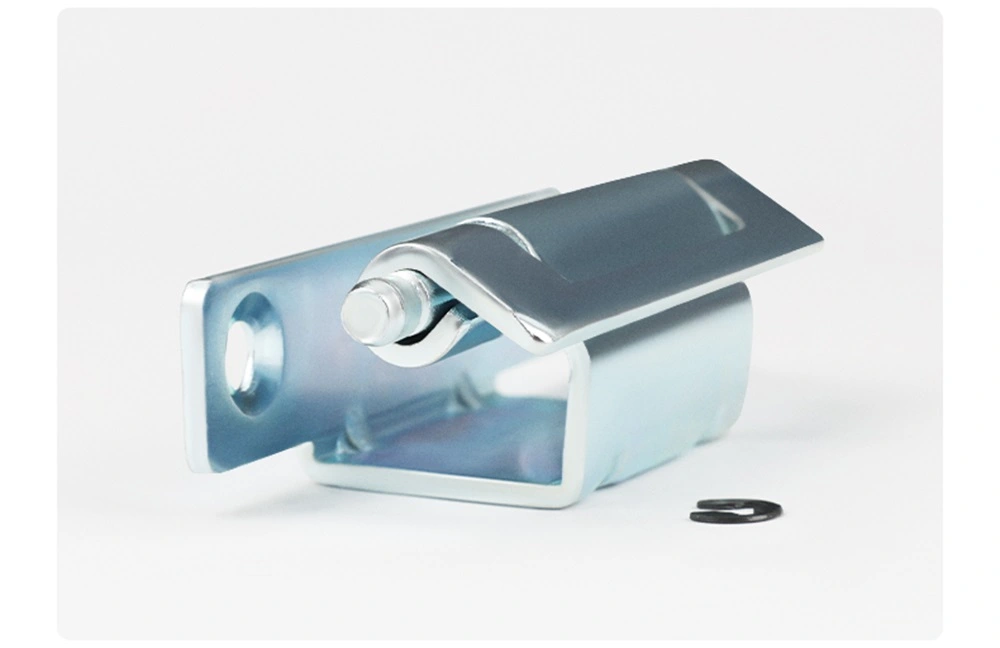

90 Derece Dirsek Dolap Menteşesinin her üç modeli de kaynakla monte edilmektedir. Bükülmüş kanat tasarımı, menteşe yuvalarının bir tarafının kapı çerçevesi kanalının iç kısmına ve diğer tarafının kapı paneline doğru olması anlamına gelir; menteşe tamburu kabin yüzü yerine çerçeve profilinin içine girintili olarak oturur. Bu gizli konumlandırma, CL275'i standart yüzeye monte menteşeden ayıran şeydir.

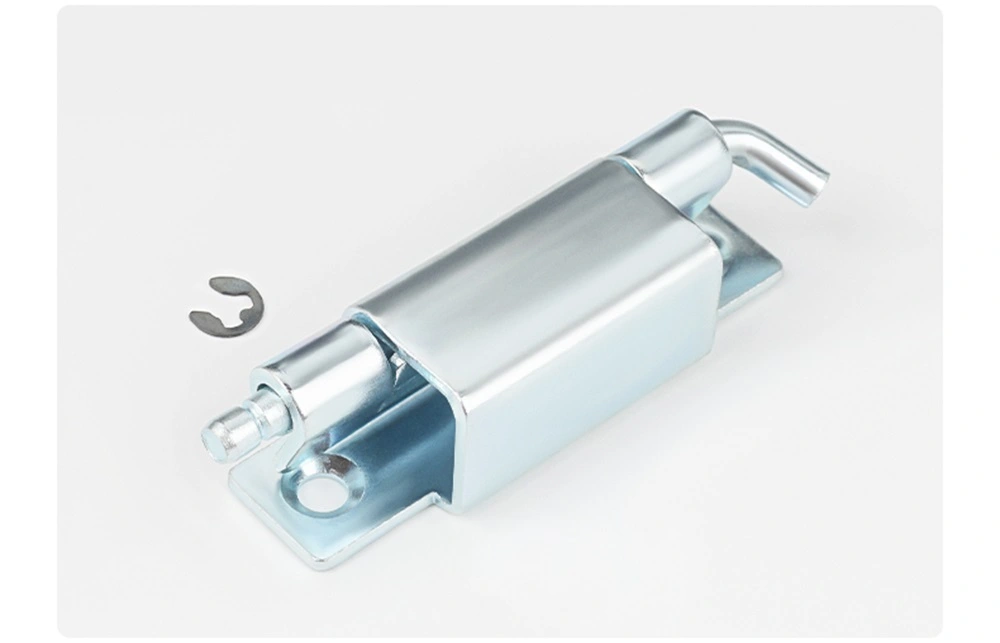

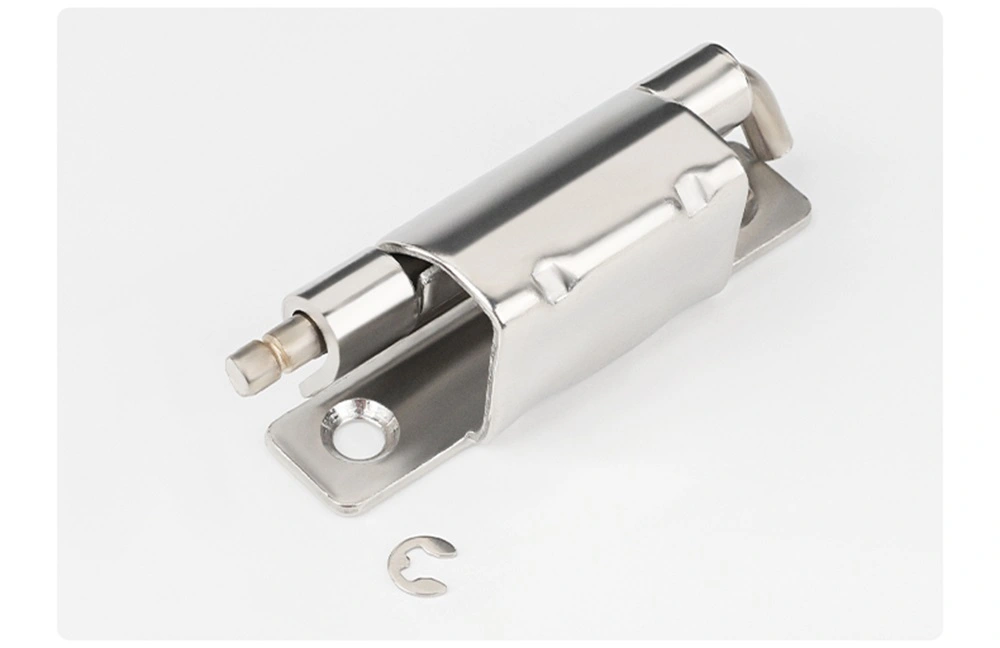

90 Derece Bükülmüş Dolap Menteşesi, çalışma sırasında pimi yerinde tutmak için her üç modelde de Φ4 açık tutma halkası kullanır. Kapı kanadı, tutma halkasının ayrılması ve pimin çekilmesiyle çıkarılabilir - hiçbir alet gerekmez - bu, dahili erişim veya bakım için ara sıra kapının çıkarılması gereken dolaplar için kullanışlıdır. Kaynaklı kurulum, sabit kanadın çerçeveye kalıcı olarak sabitlenmesini sağlar, böylece kapının tekrar tekrar sökülmesi montajı etkilemez.

Malzeme ve Yüzey İşleme

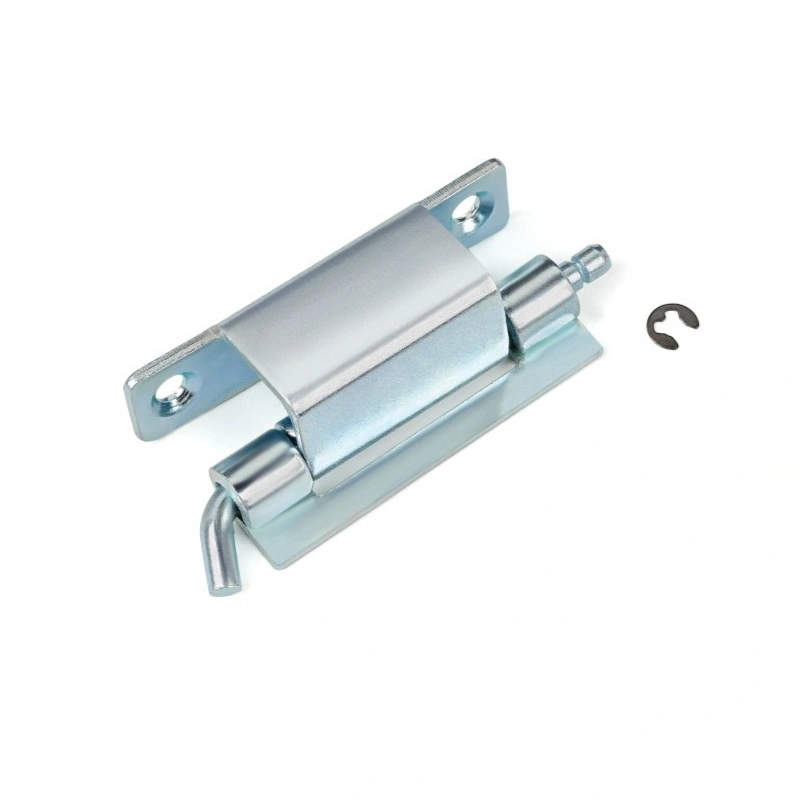

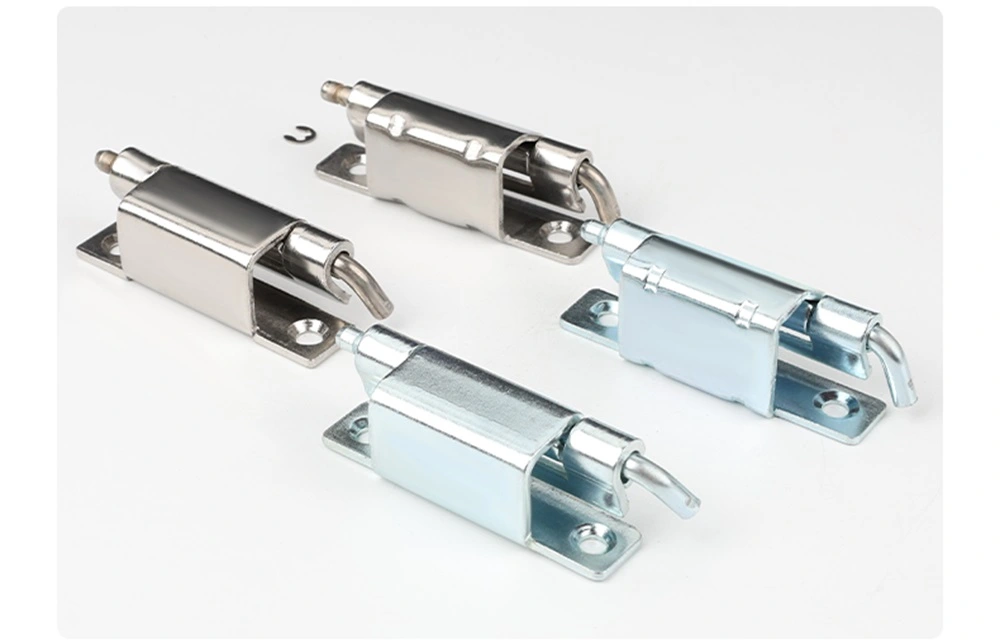

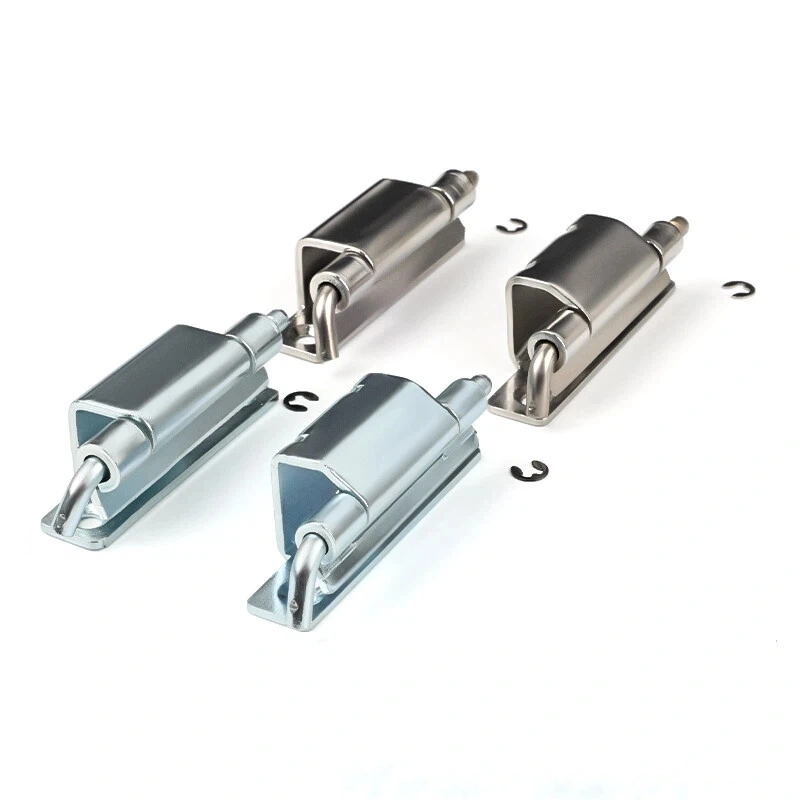

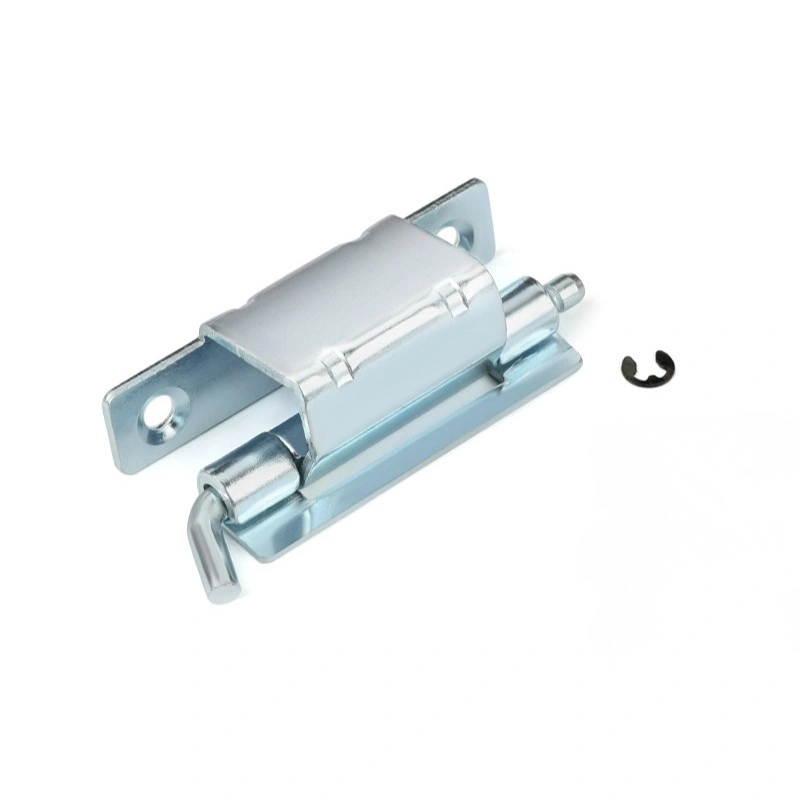

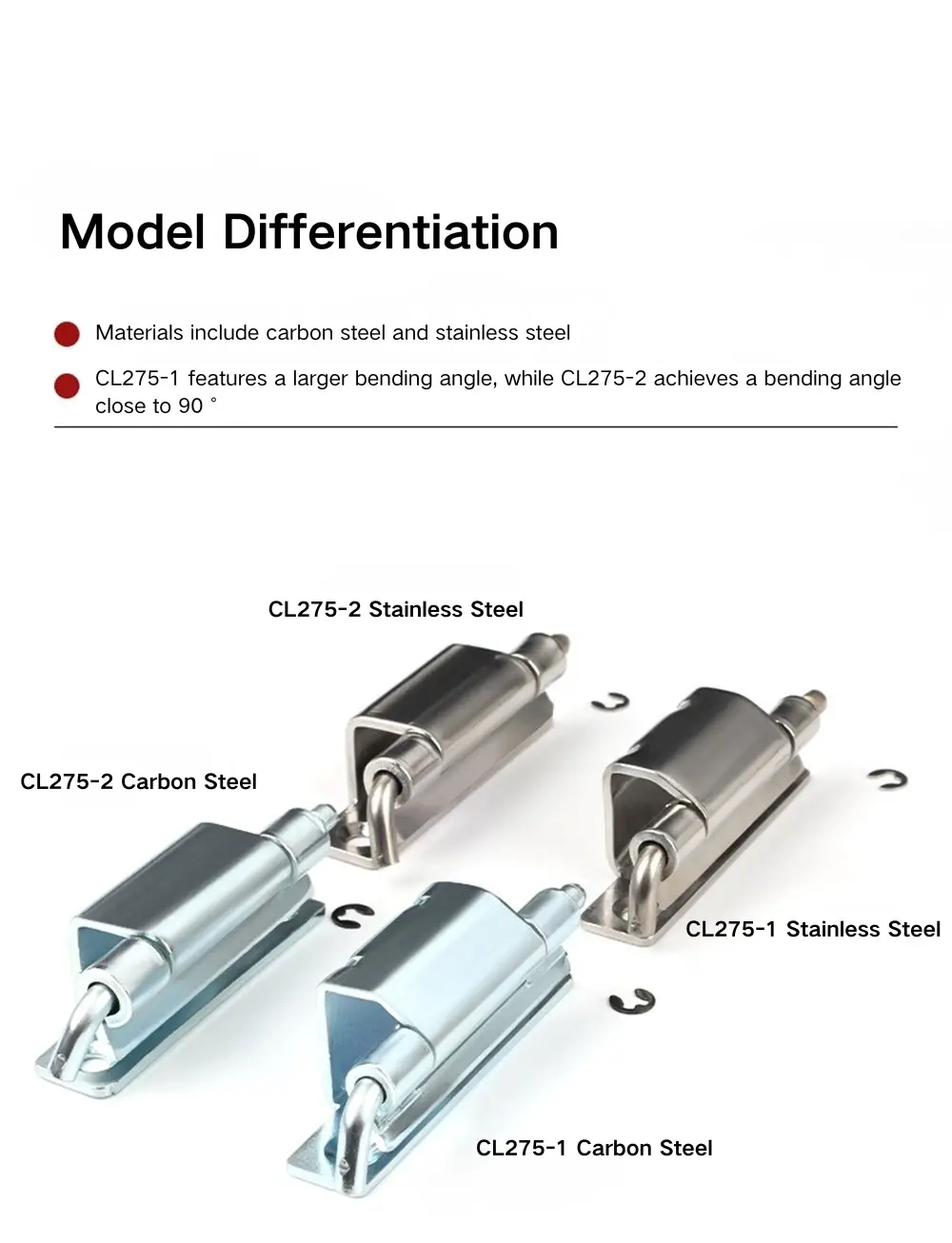

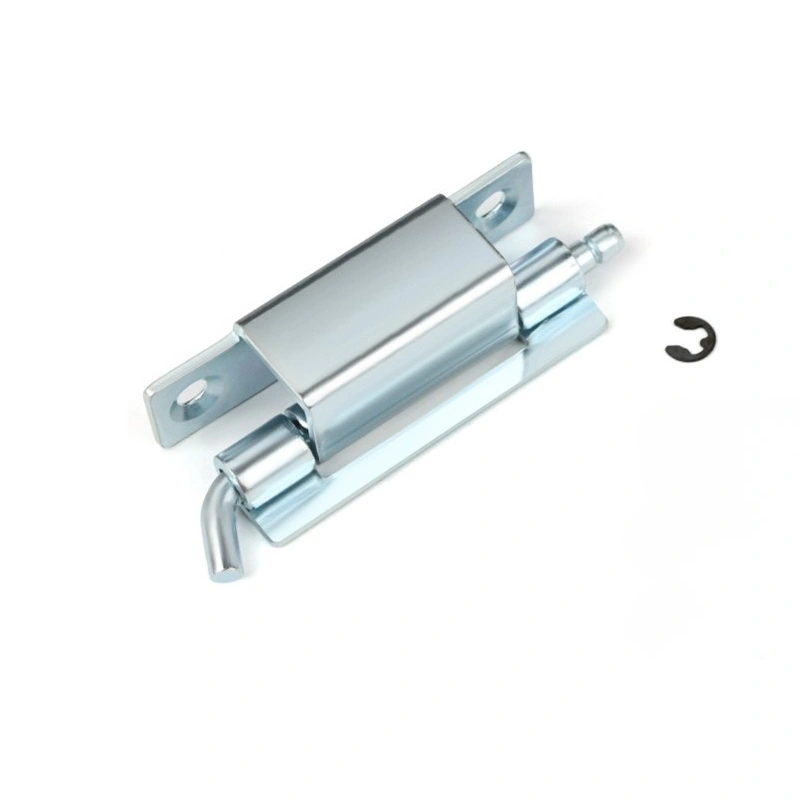

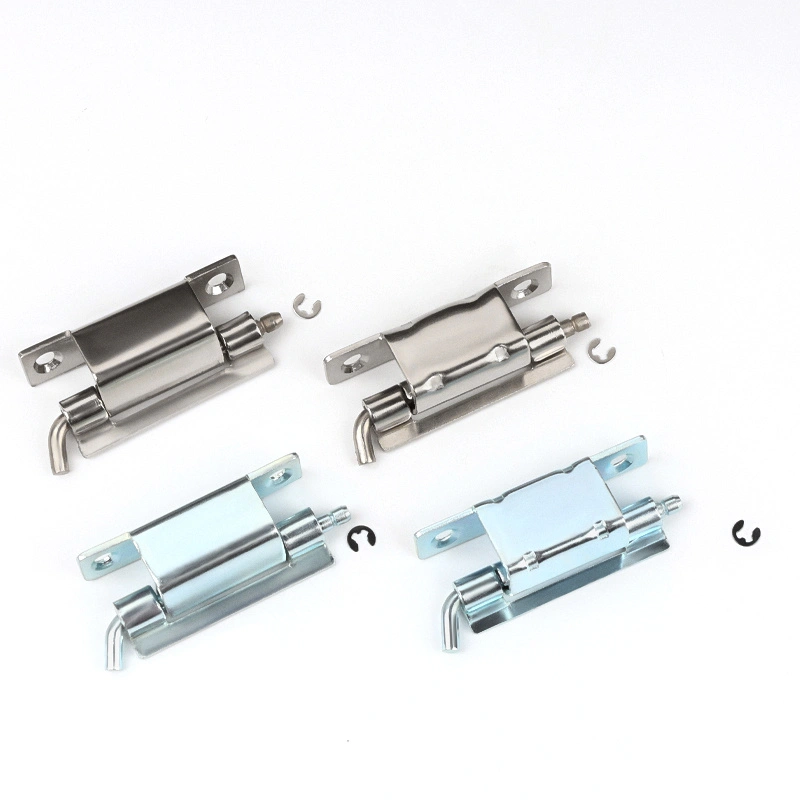

90 Derece Dirsek Dolap Menteşesi galvanizli karbon çelik ve 304 paslanmaz çelik olarak mevcuttur. Karbon çeliği versiyonu, kuru veya iklim kontrollü ortamlardaki iç mekan muhafazaları için yeterli korozyon koruması sağlayan bir çinko kaplamaya sahiptir. Kurulumun iç mekanda yapıldığı ve nemin bir faktör olmadığı çoğu elektrik kabini ve dağıtım kutusu uygulaması için standart seçimdir.

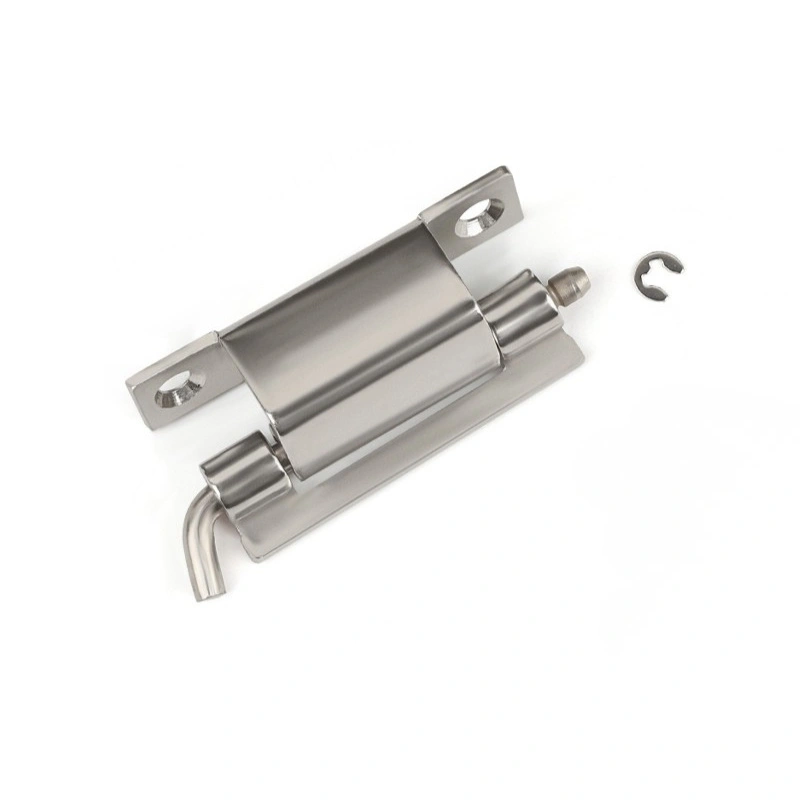

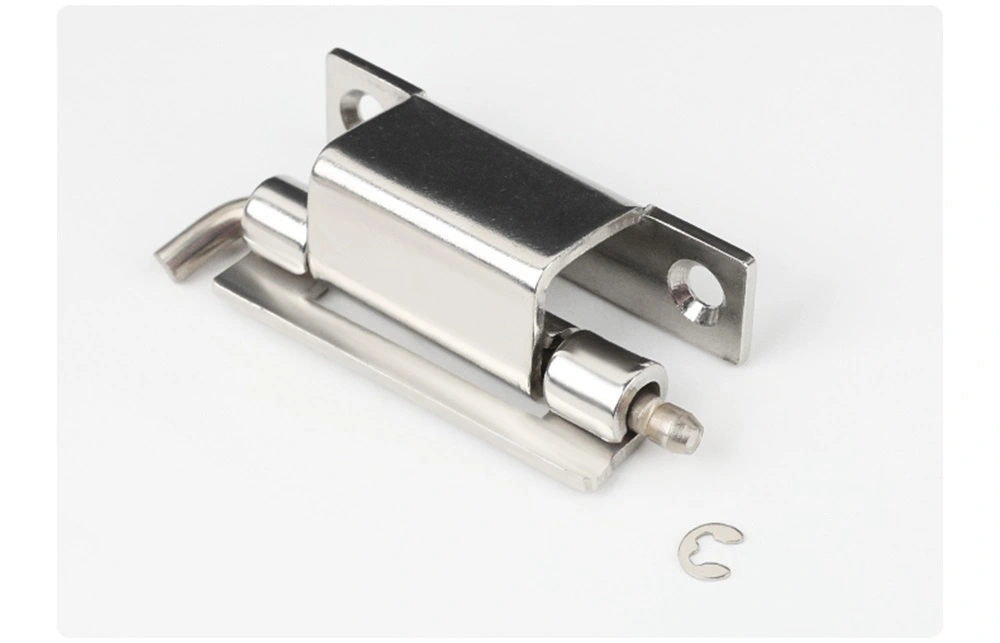

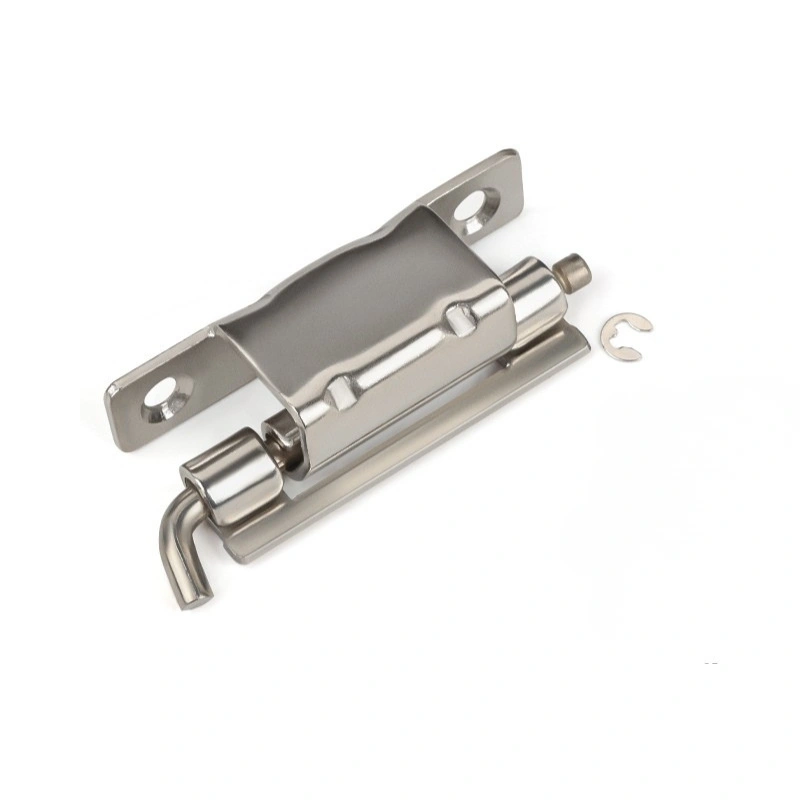

304 paslanmaz çelik 90 Derece Bükülmüş Dolap Menteşesi, muhafaza neme, dış mekan koşullarına veya yüksek nemli ortamlara maruz kaldığında daha iyi bir seçenektir. Paslanmaz çelik ayrıca, zorlu koşullarda görünümünü galvanizli karbon çeliğe göre zaman içinde daha iyi koruduğu için kabinin dış kaplaması dikkate alındığında belirtilmeye eğilimlidir. Her iki malzeme de üç CL275 modelinin tamamında mevcuttur.

SSS

S1: CL275 serisindeki üç model nedir ve aralarındaki farklar nelerdir?

CL275 serisi CL275-1, CL275-2 ve CL275-3'ü içerir. CL275-1, 120°'ye kadar açılır ve 70 mm toplam uzunluğuyla en büyük modeldir. CL275-2 ve CL275-3'ün her ikisi de 90°'ye kadar açılır ve aynı yatay boyutları paylaşır, ancak yan profilleri ve montaj deliği konfigürasyonları bakımından farklılık gösterir. Üçü de Φ5 mm namlulu kaynaklı menteşelerdir.

S2: Her modelin açılma açısı nedir?

CL275-1 120°'ye açılır. CL275-2 ve CL275-3'ün her ikisi de 90°'ye açılır. Açılma açısı, menteşe kanatlarının bükülme geometrisi ile sabitlenir ve montaj sonrasında ayarlanamaz.

S3: CL275 menteşe nasıl kurulur?

Her üç CL275 modeli de kaynakla monte edilir. Bükülmüş kanat, imalat sırasında kabin çerçevesine veya kapı paneline kaynak yapılır. Bu seride vidalı montaj seçeneği yoktur.

Soru 4: Menteşe pimi nasıl tutulur ve kapı çıkarılabilir mi?

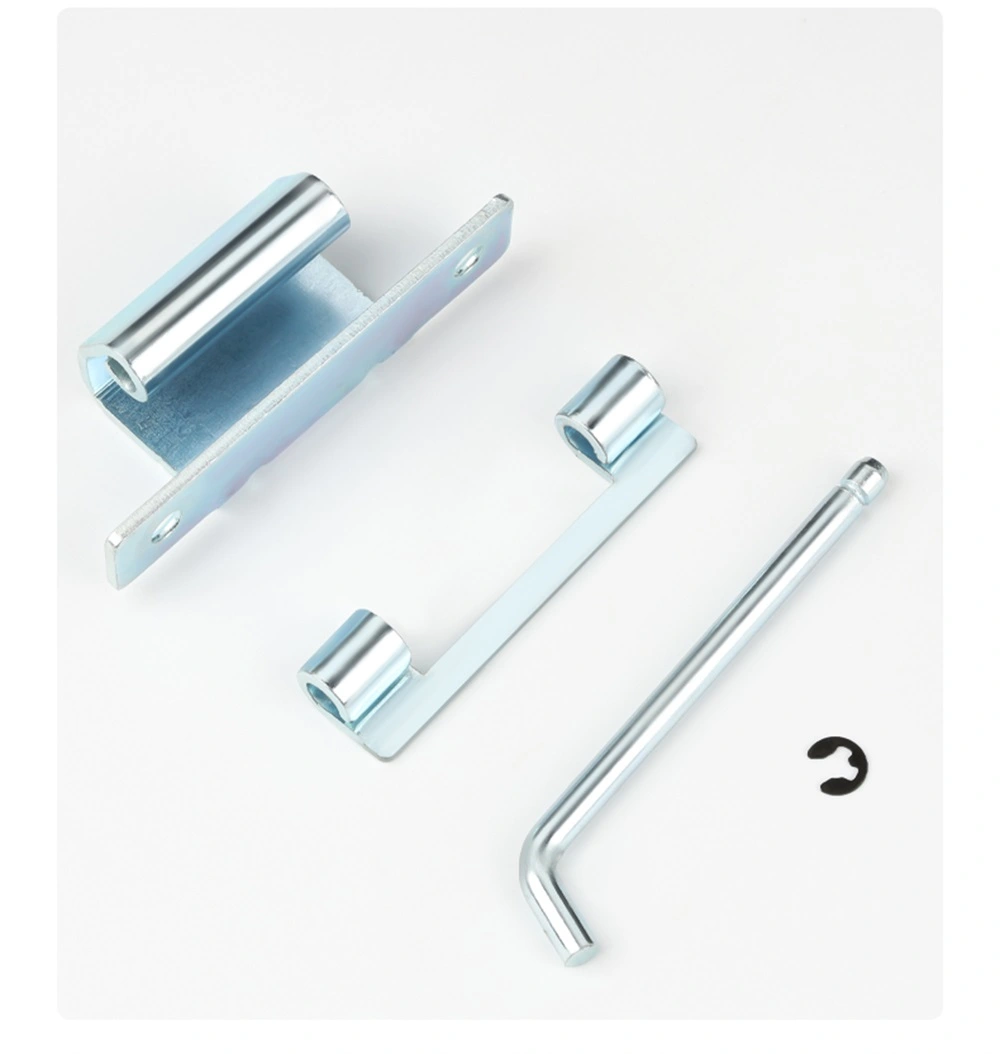

Tüm CL275 modelleri, pimi yerinde tutmak için Φ4 açık tutma halkası kullanır. Kapıyı çıkarmak için tutma halkasını ayırın ve pimi çekin; hiçbir alete gerek yoktur. Kaynaklı taban çerçeveye sabit kalır, böylece kapı menteşe montajını etkilemeden çıkarılabilir ve yeniden takılabilir.

S5: Hangi malzemeler mevcut?

CL275 dirsekli dolap menteşesi galvanizli karbon çelik ve 304 paslanmaz çelikten üretilir. Karbon çeliği iç mekan, kuru muhafazalara uygundur; Paslanmaz çelik, dış mekan kurulumları veya düzenli olarak neme maruz kalan ortamlar için daha iyi bir seçimdir.

S6: CL275-2 ile CL275-3 arasındaki fark nedir?

Her iki model de aynı yatay boyutları ve 90° açılma açısını paylaşıyor ancak yan profilleri farklı. CL275-3, 19,3 mm'lik bir kapı çerçevesi kavrama derinliğine ve 20,2 mm'lik bir yanal yüksekliğe sahipken CL275-2, farklı bir çerçeve kanalı geometrisine uygun farklı yanal açıklıklara sahiptir. Özel kapı çerçevenize ve panel boyutlarınıza göre seçim yapın.
